製品種:同期サーボモータEZM、EZS

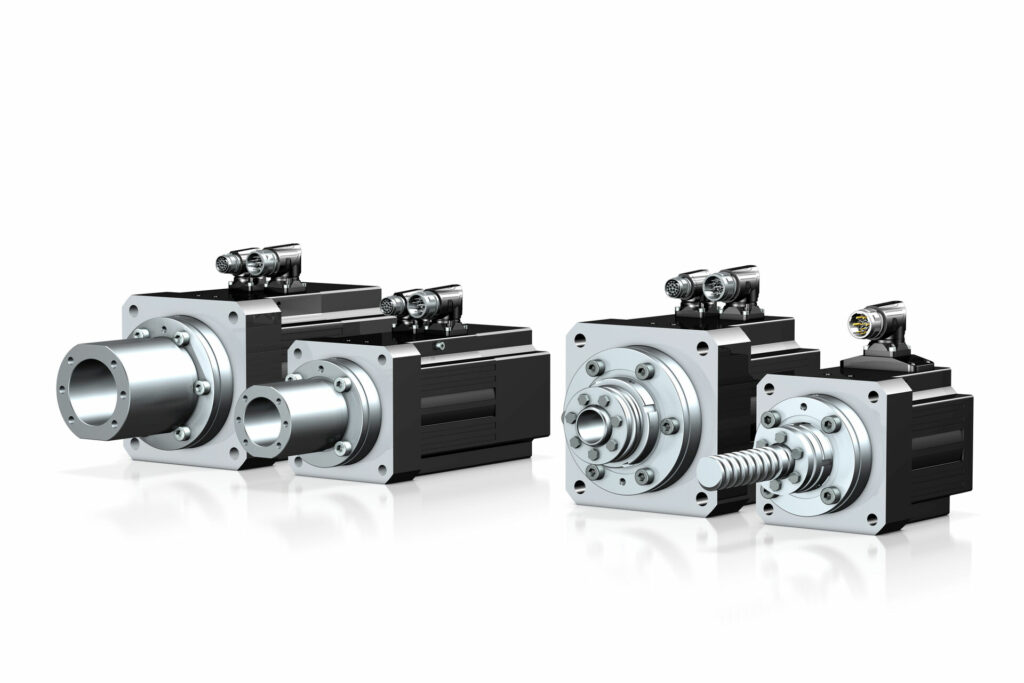

フランジを備えたボールねじナットや回転式ボールねじ軸を直接駆動できる、コンパクトなSTOBER同期サーボモータ。

ボールねじ向け最新のサーボ技術

ボールねじ向け超コンパクトな同期サーボモータは様々なボールねじ軸に取り付け可能な設計で、高い汎用性を誇ります。

EZSシリーズは付属の取り付けキットを使ってボールねじ軸に固定でき、EZMシリーズの同期サーボモータはボールねじナットを直接駆動するのに適しています。

メリット
高精度ダイレクトドライブが一つひとつの用途に適したソリューションを実現

多種多様な用途に対応できるよう、EZSシリーズとEZMシリーズの同期サーボモータでは2つのサイズを取り揃え、各サイズ3つの出力レベルからお選びいただけます。両シリーズともオプションでブレーキ付き仕様も可能です。

外気を使った冷却もオプションでご用意しています。

効率性に優れたモータ技術

EZSシリーズもEZMシリーズも卓越した出力密度を誇ります。これを可能にしているのは、真円リニア式巻線技術により工業的に実現されたスロットコイルです。

この高度な技術がステータコイルで最大限の銅線充填率を可能にし、結果、モータ出力を約80%向上することに成功しました。

EZS:回転式のボールねじ軸向け

同期サーボモータEZSは回転式ボールねじ軸の駆動用に特別開発されたものです。

モータには止まり穴を加工した中空シャフトを使用しています。ボールねじ軸とモータシャフトは取り付けキットを使ってを接続することも可能です。 永久磁石式保持ブレーキも問題なく装備できます。

EZM:フランジを備えたボールねじナット向け

同期サーボモータEZMは、仕様に余裕をもたせた中空フランジシャフト(DIN 69051-5に準拠したフランジ)を備え、フランジ付きボールねじナットを直接駆動するのに適しています。

仕様
EZSシリーズ
駆動効率
価格帯
  • 定格トルク(モータ):3.85 ~ 23.7 Nm
  • 停止トルク(減速機出力):4.3 ~ 27.7 Nm

ご希望の仕様を選定
EZMシリーズ
駆動効率
価格帯
  • 定格トルク(モータ):3.65 ~ 14.7 Nm
  • 停止トルク(減速機出力):4.25 ~ 18.9 Nm

ご希望の仕様を選定
特長
EZSシリーズ
  • ベアリング:両方向のアキシャル荷重に対応するアンギュラ玉軸受けで、ボールねじ軸の力を直接を支持
  • ブレーキ:モータB側に永久磁石式保持ブレーキ(オプション)
  • 出力インタフェース:回転式コネクタ、クイックロック付き、オプションで対のプラグ付き
  • エンコーダインタフェース:
    • EnDat® 3
    • EnDat® 2.1/2.2 シングルターン、マルチターン
    • One Cable Solution (OCS)
    • レゾルバ
  • コイル保護:PTCサーミスタでコイルを熱から保護
  • 塗装:RAL 9005 ディープブラック
  • 認証・検査マーク:CEおよびcURus

EZMシリーズ
  • ボールねじナット:
    • DIN 69051に準拠し、ボールねじナット駆動用の仕様
    • ボールねじ軸の最大径:25 ~ 32 mm(EZM5 ~ EZM7)
  • ボールねじ:
    • 以下メーカーのボールねじは標準仕様で取り付け可:HWIN、Steinmeyer、THK、Kammerer、NSK、NEFF(それ以外のメーカーについてはお問い合わせください)
    • ボールねじは弊社製品に含まれていません!
  • ベアリング:両方向のアキシャル荷重に対応するアンギュラ玉軸受けで、ボールねじ軸の力を直接を支持
  • ブレーキ:モータB側に永久磁石式保持ブレーキ(オプション)
  • 出力インタフェース:回転式コネクタ、クイックロック付き、オプションで対のプラグ付き
  • エンコーダインタフェース: EnDat® 2.1 シングルターン、EnDat® 2.2 シングルターン、マルチターン
  • コイル保護:PTCサーミスタでコイルを熱から保護
  • 塗装:RAL 9005 ディープブラック
  • 認証・検査マーク:CEおよびcURus
  • ドライブコントローラ推奨モデル:STOBER製SI6シリーズまたはSD6シリーズのドライブコントローラか、SDS 5000サーボモータ用ドライブコントローラと組み合わせると特に高効率を実現
