斜齒輪減速機
斜齒輪減速機

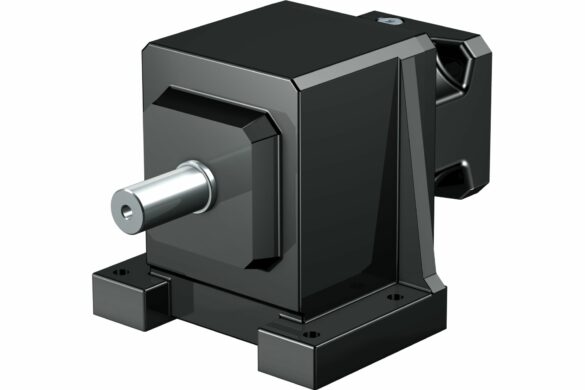

充滿設計感的經典產品:斜齒輪減速機。

您需要一款精簡式通用型斜齒輪減速機?要求採用一體化鑄造結構, 具有較高的扭轉剛性, 而且效率較高?

STOBER C 系列斜齒輪減速機絕對是不二之選。

STOBER 驅動系統由減速機、電機和驅動控制器組成,具有模組化結構,可自由擴展 – 適用於需要精確裝配、精簡且性能強大的機器方案。可以根據您的個人化要求對其進行調整和組合,幾乎適用於所有行業和應用領域。

優點
外形美觀,絕對可靠

STOBER 斜齒輪減速機採用一體化鑄造結構,沒有薄弱的接縫。這種整體式結構在堅固性與防洩漏方面具有絕對優勢!同時外觀設計出眾。

此系列減速機的特點在於彼此同軸的軸。

由於斜齒的構造經過最佳化,且軸承摩擦少,因此此系列斜齒輪減速機的效率也超高。

專為惡劣條件下的連續運轉而設計

STOBER 斜齒輪減速機的殼體由灰口鑄鐵構成;其機械結構經典成熟,即使在惡劣的生產條件下,也能可靠地連續運轉。

精簡型斜齒

C 系列的斜齒輪減速機結構精簡,且有多種殼體規格可選 (無論是採用螺紋孔節圓、圓形或方形凸緣,還是具備底腳),因此適用於各種應用。

此外,STOBER 典型的斜齒,和由此帶來的出眾的低噪音水準,都讓此系列產品與眾不同。

C 系列減速機有精簡式伺服精益異步斜齒輪減速機三種規格可選,用於直接加裝,或者也可透過相應的轉接器加裝在任意常見的同步伺服馬達上。

技術參數
C 系列
功率密度:
價位:
  • 總齒數比:2 – 276
  • 允許的加速扭矩:36 – 8000 Nm
  • 背隙:10 – 20 弧分
  • 效率:96 – 97 %

  找到最適合您的產品!
特性
C 系列
  • :具備或不具備軸鍵的實心軸 (C0 − C5 系列不具備軸鍵;C6 及以上按需提供)
  • 殼體
    • 螺紋孔節圓
    • 圓形或方形法蘭
    • 底腳
  • 安裝位置:任意
  • 潤滑劑和保養:
    • 礦物潤滑劑 CLP ISO VG 220 或合成潤滑劑 CLP HC ISO VG 220
    • 已進行終身潤滑,免保養
  • 塗層:RAL 9005 深黑色
  • 推薦直接加裝的電機:搭配 STOBER EZ 系列電機特別高效
