伺服螺旋伞齿轮减速电机产品
伺服螺旋伞齿轮减速电机产品

完全以实践为导向:

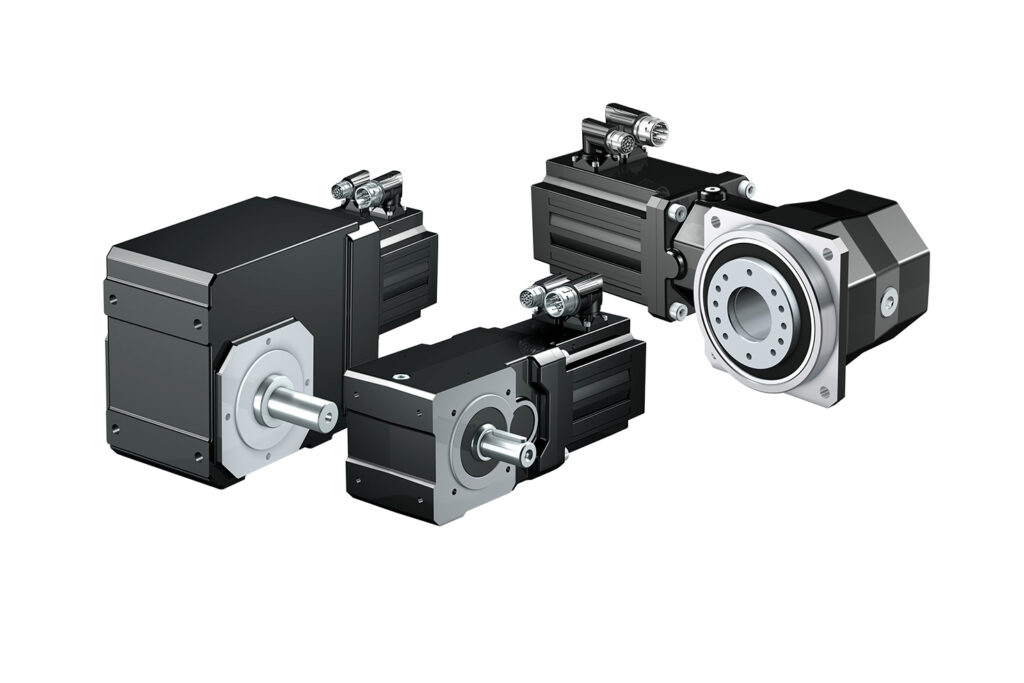

伺服螺旋伞齿轮减速电机。

此系列的螺旋伞齿轮减速器,搭配同步伺服电机构成紧凑型单元,对安装空间要求低,功率密度大。

因此,可为包装机和机床以及自动装置和机械手装置,带来各种各样的设计可能性,打造高效结构。

获益
螺旋伞齿轮减速器搭配 EZ 电机

K 系列的减速器搭配 EZ 系列的同步伺服电机,无需联轴器,这种组合可降低安装空间需求、旋转质量以及总重量。

由此提升动态性,降低成本。

KEZ:多样化,结构紧凑,间隙稳定性出色

此系列的所有减速电机均具有高品质斜齿,实现了低运行噪音和出众的间隙稳定性。

K 系列的减速器搭配 EZ 电机的优点尤其在于,超紧凑的壳体尺寸、超低的重量、高容量性能和大的扭矩。

KLEZ:外形美观、动态,完全无轴偏移

无缝的抗扭转结构型式和直接加装的 EZ 电机构成了高刚度的驱动单元。

电机轴和齿轮箱输出处于同一水平,将极大地简化您的机器或设备设计。

此系列的减速电机主要用于要求高动态、低重量且结构紧凑的应用。

KSEZ:强劲、稳定,功率密度超大

KS 系列的减速器采用坚固的轴承和高品质的轮齿,负载能力出众,且不易倾翻。

适用于连续运行,甚至是高转速应用。

直接加装的优点:螺旋伞齿轮,行星齿轮减速器和 EZ 电机构成的单元很紧凑,对安装空间的要求极低。如果采用正方形加装法兰,则可紧挨着安装减速电机。

技术参数
KEZ 系列
功率密度
价位
  • 总传动比:4 – 381
  • 允许的加速力矩:23 – 13200 Nm
  • 齿隙:1.5 – 12 弧分
  • 效率:94 – 97 %

找到最适合您的产品!
KLEZ 系列
功率密度
价位
  • 总传动比:4 – 32
  • 允许的加速力矩:11 – 65 Nm
  • 齿隙:16 – 25 弧分
  • 效率:97 %

找到最适合您的产品!
KSEZ 系列
功率密度
价位
  • 总传动比:6 – 100
  • 允许的加速力矩:27 – 400 Nm
  • 齿隙:4 – 6 弧分
  • 效率:93 – 95 %

找到最适合您的产品!
特性
KEZ 系列
K 减速器搭配 EZ 电机……
KLEZ 系列
KL 减速器搭配 EZ 电机……
KSEZ 系列
KS 减速器搭配 EZ 电机……
