Pratiques sans compromis : les motoréducteurs à couple conique brushless.
Les réducteurs à couple conique et les moteurs brushless synchrones de cette gamme forment une unité compacte intégrée, avec des dimensions de montage très favorables et une puissance volumique élevée.
Il en résulte des possibilités de construction extrêmement variées et efficaces dans les domaines de l’emballage et des machines-outils ainsi que de l’automatisation et de la robotique.
- Réducteur à couple conique fonct. moteur EZ
- KEZ : polyvalent et compact, pour une stabilité de jeu exceptionnelle
- KLEZ : design élégant, dynamique et entièrement sans décalage axial
- KSEZ : puissant, stable et à puissance volumique maximale
Les motoréducteurs à couple conique brushless : pratiques sans compromis.
Cette combinaison sans accouplement d’un réducteur de la gamme K et d’un moteur brushless synchrone de la gamme EZ réduit l’encombrement, les masses tournantes et par là même le poids total.
Résultat : augmentation de la dynamique et réduction des coûts.
Les motoréducteurs de cette gamme sont équipés de dentures hélicoïdales de haute qualité qui garantissent un silence de fonctionnement et une stabilité de jeu inégalés.
Les réducteurs K combinés aux moteurs EZ se distinguent avant tout par leur poids extrêmement faible, une puissance volumique élevée et un couple élevé.
Vous fabriquez des axes soumis à la force de gravité ? En savoir plus sur nos motoréducteurs à couple conique avec frein redondant.
La structure en bloc sans joint résistante à la torsion et le moteur EZ monté directement forment une unité d’entraînement extrêmement rigide.
L’arbre du moteur et la sortie du réducteur sont sur un même niveau, ce qui simplifie énormément la construction de votre machine ou de votre installation.
Les motoréducteurs de cette gamme sont principalement utilisés dans les applications nécessitant une dynamique élevée, un poids faible et avant tout un faible encombrement.
Les motoréducteurs à couple conique brushless : pratiques sans compromis.
Grâce à une technique de roulement robuste et à une technologie de denture de haute qualité, les réducteurs de la gamme KS sont extrêmement résistants et rigides au basculement.
Un fonctionnement continu est possible sans aucun problème, même à des vitesses de rotation élevées.
L’avantage d’un montage direct : le rapport roue conique, le réducteur planétaire et le moteur EZ forment une unité compacte aux dimensions de montage extrêmement favorables. En complément de la bride de montage carrée, les motoréducteurs peuvent être montés à des distances rapprochées.
Puissance volumique
|
|||||
Gamme de prix
|
€ | € | € | € | € |
- Rapport de réduction total : 4 – 381
- Couple d’accélération adm. : 23 – 13200 Nm
- Jeu rotatif : 1,5 – 12 arcmin
- Rendement : 94 – 97 %
Trouvez la solution qui vous convient !
Puissance volumique
|
|||||
Gamme de prix
|
€ | € | € | € | € |
- Rapport de réduction total : 4 – 32
- Couple d’accélération adm. : 11 – 65 Nm
- Jeu rotatif : 16 – 25 arcmin
- Les motoréducteurs à couple conique brushless – rendement : 97 %
Trouvez la solution qui vous convient !
Puissance volumique
|
|||||
Gamme de prix
|
€ | € | € | € | € |
- Rapport de réduction total : 6 – 100
- Couple d’accélération adm. : 27 – 400 Nm
- Jeu rotatif : 4 – 6 arcmin
- Rendement : 93 – 95 %
Trouvez la solution qui vous convient !
- Vers les fonctionnalités des réducteurs K
- Vers les fonctionnalités des moteurs EZ
Les motoréducteurs à couple conique brushless – réducteurs KL fonct. moteur EZ …
- Vers les fonctionnalités des réducteurs KL
- Vers les fonctionnalités des moteurs EZ
- Vers les fonctionnalités des réducteurs KS
- Vers les fonctionnalités des moteurs EZ
Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
En savoir plusNous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
En savoir plusNous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
En savoir plusNous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
En savoir plusTitre | Version | Identifiant | Date | Langue | Taille/type | |
---|---|---|---|---|---|---|
Catalogue Motoréducteurs brushless synchrones avec frein redondant | 02 | 443311 | 2024 09 | FR | 17.36 MB | |
Catalogue Motoreducteurs brushless synchrones EZ | 13 | 442437 | 2024 08 | FR | 24.15 MB | |
Catalogue STOBER compact | 05 | 442655 | 2023 03 | FR | 9.87 MB |
Titre | Version | Identifiant | Date | Langue | Taille/type | |
---|---|---|---|---|---|---|

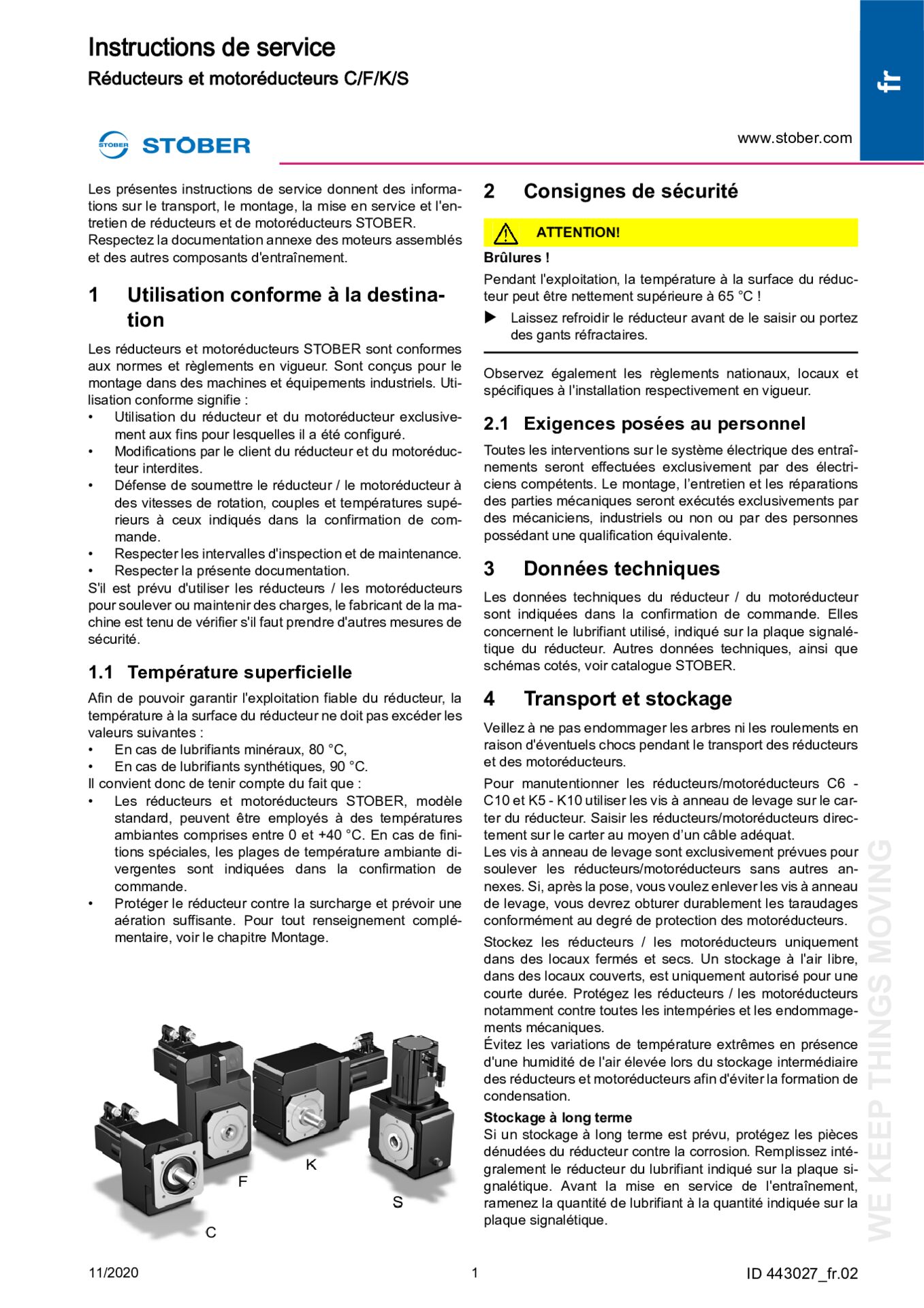

Instructions de service Réducteurs et motoréducteurs K1 - K10 | 00 | 443364 | 2023 07 | FR | 3.80 MB | |
