直角型行星齿轮减速器产品
直角型行星齿轮减速器产品

如果电机出现干扰,那么就需要用到直角型行星齿轮减速器。

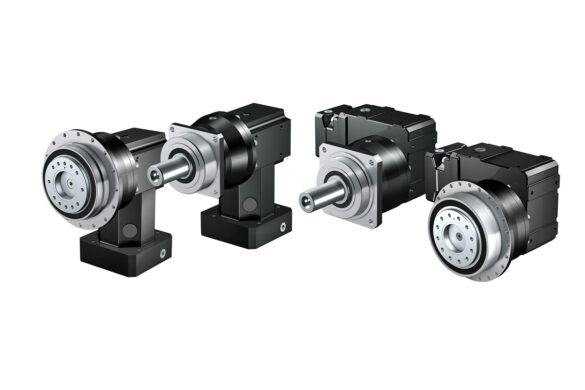

我们的高品质行星齿轮减速器,搭配高效的螺旋伞齿轮减速器。结果就是,STOBER 直角型行星齿轮减速器!

获益
电机作为干扰轮廓

如果采用同轴结构型式的电机造成了干扰轮廓,那么 STOBER 行星齿轮减速器与螺旋伞齿轮减速电机的组合则是针对超高动态、间隙稳定性和坚固性要求的理想解决方案。

表现。精确。精准匹配要求。在角落附近!

PK:高精度

PK 系列是精确的直角型伺服减速器,采用高品质斜齿,间隙稳定性出众。该系列也适用于大传动比。

PK 减速器既可直接安装在紧凑型伺服直角型行星齿轮减速电机中,也可以通过相应的适配器安装在所有常规同步伺服电机上。

PKX:高精确度,针对小的安装空间

PKX 系列是 PK 系列的紧凑版:精度、高品质斜齿、间隙稳定性均保持一致,是狭窄安装空间中的理想之选。

PKX 系列减速器可以直接与电机配套安装,作为结构紧凑的伺服或精益直角型行星齿轮减速电机供货。

灵活性出众:减速器可以通过相应的适配器,安装在所有常规同步伺服电机上。

PHK:高性能

PHK 系列的特点在于,采用高品质斜齿的高性能直角型伺服减速器,抗扭刚度和抗倾斜刚度超高。

与 PHKX 系列相比,PHK 减速器是较大传动比应用的理想之选。

PHK 减速机可作为紧凑型伺服直角型行星齿轮减速电机直接连接提供,也可以使用适当的适配器连接到所有常见的同步伺服电机。

PHKX:高性能,针对小的安装空间

PHKX 系列是 PHK 系列的紧凑版:抗扭刚度和抗倾斜刚度、性能、高品质斜齿均保持一致,是狭窄安装空间中的理想之选。

PHKX 减速机可作为紧凑型伺服直角型行星齿轮减速电机直接连接提供,也可以使用适当的适配器连接到所有常见的同步伺服电机。

PHQK:Quattro Power 打造出色的功率密度

创新型四行星直角型伺服减速器,采用高品质斜齿,抗扭刚度和抗倾斜刚度超高。

此系列的四倍驱动力减速器同样是大传动比应用的理想之选。

PHQK 减速机可作为紧凑型伺服直角型行星齿轮减速电机直接连接提供,也可以使用适当的适配器连接到所有常见的同步伺服电机。

技术参数
直角型行星齿轮减速器产品 – 功率密度:
直角型行星齿轮减速器产品 – 价位:
  • 总传动比:12 – 561
  • 允许的加速力矩:200 – 3105 Nm
  • 齿隙:1.5 – 5 弧分
  • 效率:94%

找到最适合您的产品!
PKX 系列
直角型行星齿轮减速器产品 – 功率密度:
价位:
  • 总传动比:3 – 300
  • 允许的加速力矩:21 – 3300 Nm
  • 齿隙:2 – 8.5 弧分
  • 效率:94 % – 96 %

找到最适合您的产品!
PHK 系列
功率密度:
直角型行星齿轮减速器产品 – 价位:
  • 总传动比:16 – 561
  • 允许的加速力矩:277 – 7500 Nm
  • 齿隙:1.5 – 4.5 弧分
  • 效率:92 % – 93 %

找到最适合您的产品!
功率密度:
直角型行星齿轮减速器产品 – 价位:
  • 总传动比:4 – 300
  • 允许的加速力矩:60 – 2300 Nm
  • 齿隙:1 – 6 弧分
  • 效率:92 % – 95 %

找到最适合您的产品!
功率密度:
直角型行星齿轮减速器产品 – 价位:
  • 总传动比:22 – 2242
  • 允许的加速力矩:316 – 43000 Nm
  • 齿隙:1.5 – 4 弧分
  • 效率:90 % – 93 %

找到最适合您的产品!
特性
PK 系列
  • 轴:带或不带滑键的实心轴
  • 轴承:标准、轴向或径向增强型
  • 齿隙:标准规格,或缩小规格
  • 安装位置:任意
  • 润滑剂与维护:
    • 合成润滑剂 CLP HC ISO VG 150
    • 已进行终身润滑,免维护
  • 涂漆颜色: RAL 9005 深黑色
  • 推荐的可直接安装的电机:与 STOBER EZ 系列电机配套使用尤其高效
PKX 系列
  • 轴:带或不带滑键的实心轴
  • 轴承:标准、轴向或径向增强型
  • 齿隙:标准规格,或缩小规格
  • 安装位置:任意
  • 润滑剂与维护:
    • 合成润滑剂 CLP HC ISO VG 150
    • 已进行终身润滑,免维护
  • 涂漆颜色: RAL 9005 深黑色
  • 电机适配器:
  • 推荐的可直接安装的电机:与 STOBER EZLM 系列电机配套使用尤其高效
PHK 系列
  • 轴:法兰轴
  • 轴承:标准或增强型 (PH3K – PH5K)
  • 齿隙:标准规格,或缩小规格
  • 安装位置:任意
  • 润滑剂与维护:
    • 合成润滑剂 CLP HC ISO VG 150
    • 已进行终身润滑,免维护
  • 涂漆颜色: RAL 9005 深黑色
  • 推荐的可直接安装的电机:与 STOBER EZ 系列电机配套使用尤其高效
PHKX 系列
  • 轴:法兰轴
  • 轴承:标准或增强型 (PH3K – PH5K)
  • 齿隙:标准规格,或缩小规格
  • 安装位置:任意
  • 润滑剂与维护:
    • 合成润滑剂 CLP HC ISO VG 150
    • 已进行终身润滑,免维护
  • 涂漆颜色: RAL 9005 深黑色
  • 电机适配器:
  • 推荐的可直接安装的电机:与 STOBER EZ 系列电机配套使用尤其高效
PHQK 系列
  • 轴:法兰轴
  • 轴承:标准或增强型 (PHQ4K – PHQ5K)
  • 齿隙:标准规格,或缩小规格
  • 安装位置:任意
  • 润滑剂与维护:
    • 合成润滑剂 CLP HC ISO VG 150
    • 已进行终身润滑,免维护
  • 涂漆颜色: RAL 9005 深黑色
  • 推荐的可直接安装的电机:与 STOBER EZ 系列电机配套使用尤其高效
