Planetenwinkelgetriebe

Planetenwinkelgetriebe

Wenn der Motor stört.

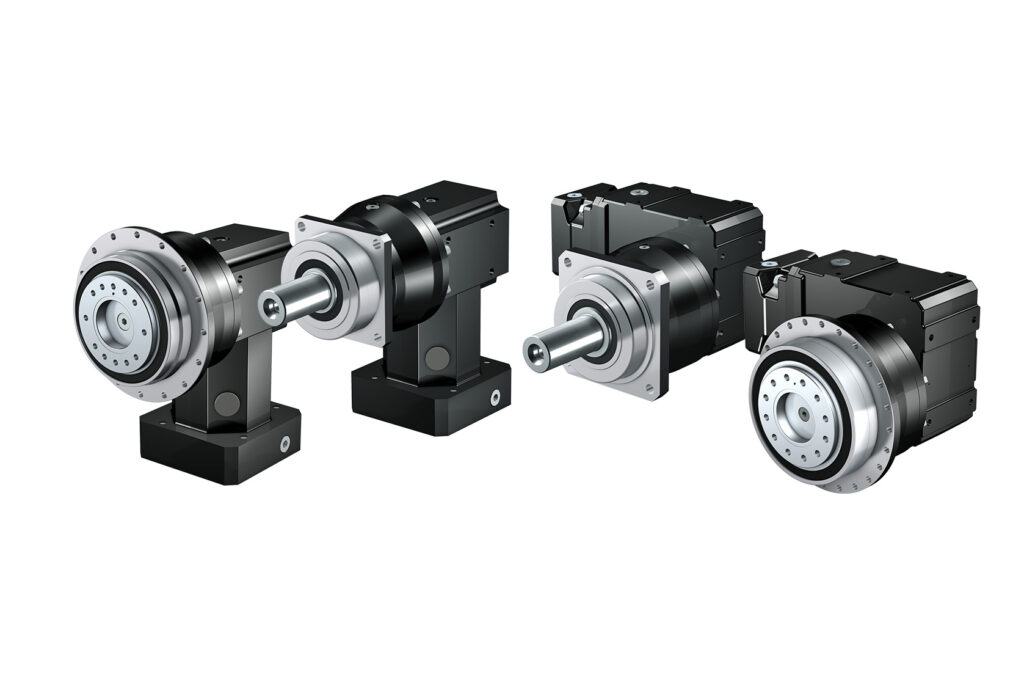

Unsere Premium-Planetengetriebe gepaart mit unseren hocheffizienten Kegelradgetrieben. Das Ergebnis: STÖBER Planetenwinkelgetriebe!

BENEFITS

Stellt der Motor in koaxialer Bauweise eine Störkontur dar, bietet sich bei höchsten Ansprüchen an Dynamik, Spielstabilität und Robustheit die Kombination aus einem STÖBER Planetengetriebe mit einem Kegelradgetriebe an.

Performat. Präzise. Passgenau. Um’s Eck!

Bei der Baureihe PK der Planetenwinkelgetriebe handelt es sich um präzise Servowinkelgetriebe mit hochwertiger Schrägverzahnung – für eine außergewöhnliche Spielstabilität. Die Baureihe ist darüber hinaus für große Übersetzungen geeignet.

PK-Getriebe sind entweder als kompakte Servo-Planetenwinkel­getriebemotoren im Direktanbau erhältlich oder über entsprechende Adapter an alle gängigen Synchron-Servomotoren anbaubar.

Baureihe PKX ist die kompakte Variante der Baureihe PK: Ebenfalls präzise, ebenfalls hochwertig schrägverzahnt, außerordentlich spielstabil und perfekt für beengte Einbausituationen.

PKX-Getriebe sind entweder als kompakte Servo- oder Lean-Planetenwinkel­getriebemotoren im Direktanbau erhältlich.

Maximale Flexibilität: Die Getriebe können über entsprechende Adapter an alle gängigen Synchron-Servomotoren angebaut werden.

Baureihe PHK kennzeichnet ein High-Performance-Servowinkelgetriebe mit hochwertiger Schrägverzahnung sowie einer sehr hohen Verdreh- und Kippsteifigkeit.

Im Vergleich zur Baureihe PHKX sind die PHK-Getriebe ideal für größere Übersetzungen.

PHK-Getriebe sind entweder als kompakte Servo-Planetenwinkel­getriebemotoren im Direktanbau erhältlich oder über entsprechende Adapter an alle gängigen Synchron-Servomotoren anbaubar.

Baureihe PHKX ist die kompakte Variante der Baureihe PHK: Ebenfalls sehr verdreh- und kippsteif, absolut performant, hochwertig schrägverzahnt und perfekt für beengte Einbausituationen.

PHKX-Getriebe sind entweder als kompakte Servo-Planetenwinkel­getriebemotoren im Direktanbau erhältlich oder über entsprechende Adapter an alle gängigen Synchron-Servomotoren anbaubar.

Unser innovatives 4-Planeten-Servowinkelgetriebe mit hochwertiger Schrägverzahnung sowie einer sehr hohen Verdreh- und Kippsteifigkeit.

Auch für das Quattro-Power-Getriebe gilt – es ist ideal für große Übersetzungen.

PHQK-Getriebe sind entweder als kompakte Servo-Planetenwinkelgetriebe­motoren im Direktanbau erhältlich oder über entsprechende Adapter an alle gängigen Synchron-Servomotoren anbaubar.

TECHNICAL DATA
Leistungsdichte:
Preisklasse:
  • Gesamtübersetzung: 12 – 561
  • Zul. Beschleunigungsmoment: 200 – 3105 Nm
  • Drehspiel: 1,5 – 5 arcmin
  • Wirkungsgrad: 94 %

Find your right fit!
Leistungsdichte:
Preisklasse:
  • Gesamtübersetzung: 3 – 300
  • Zul. Beschleunigungsmoment: 21 – 3300 Nm
  • Drehspiel: 2 – 8,5 arcmin
  • Wirkungsgrad: 94 – 96 %

Find your right fit!
Leistungsdichte:
Preisklasse:
  • Gesamtübersetzung: 16 – 561
  • Zul. Beschleunigungsmoment: 355 – 7500 Nm
  • Drehspiel: 1,5 – 4,5 arcmin
  • Wirkungsgrad: 92 – 93 %

Find your right fit!
Leistungsdichte:
Preisklasse:
  • Gesamtübersetzung: 4 – 300
  • Zul. Beschleunigungsmoment: 60 – 6975 Nm
  • Drehspiel: 1 – 6 arcmin
  • Wirkungsgrad: 92 – 95 %

Find your right fit!
Leistungsdichte:
Preisklasse:
  • Gesamtübersetzung: 22 – 2242
  • Zul. Beschleunigungsmoment: 316 – 43000 Nm
  • Drehspiel: 1,5 – 4 arcmin
  • Wirkungsgrad: 90 – 93 %

Find your right fit!
FEATURES
  • Welle: Vollwelle mit oder ohne Passfeder
  • Lager: Standard, axial oder radial verstärkt
  • Drehspiel: Standard oder reduziert
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • Synthetischer Schmierstoff CLP HC ISO VG 150
    • Lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem STÖBER Synchron-Servomotor der Baureihe EZ.
  • Welle: Vollwelle mit oder ohne Passfeder
  • Lager: Standard, axial oder radial verstärkt
  • Drehspiel: Standard oder reduziert
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • Synthetischer Schmierstoff CLP HC ISO VG 150
    • Lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Motoradapter:
  • FlexiAdapt (MF) mit Balgkupplung und integriertem thermischen Längenausgleich
    • Welle: Flanschwelle
    • Lager: Standard oder verstärkt (PH3K – PH5K)
    • Drehspiel: Standard oder reduziert
    • Einbaulage: Beliebig
    • Schmierstoffe und Wartung:
      • Synthetischer Schmierstoff CLP HC ISO VG 150
      • Lebensdauergeschmiert und wartungsfrei
    • Lackierung: RAL 9005 Tiefschwarz
    • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem Synchron-Servomotor der Baureihe EZ des Herstellers STÖBER Antriebstechnik.
    • Welle: Flanschwelle
    • Lager: Standard oder verstärkt (PH3K – PH5K)
    • Drehspiel: Standard oder reduziert
    • Einbaulage: Beliebig
    • Schmierstoffe und Wartung:
      • Synthetischer Schmierstoff CLP HC ISO VG 150
      • Lebensdauergeschmiert und wartungsfrei
    • Lackierung: RAL 9005 Tiefschwarz
    • Motoradapter:
      • FlexiAdapt (MF) mit Balgkupplung und integriertem thermischen Längenausgleich
    • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem Synchron-Servomotor der Baureihe EZ.
    • Welle: Flanschwelle
    • Lager: Standard oder verstärkt (PHQ4K – PHQ5K)
    • Drehspiel: Standard oder reduziert
    • Einbaulage: Beliebig
    • Schmierstoffe und Wartung:
      • Synthetischer Schmierstoff CLP HC ISO VG 150
      • Lebensdauergeschmiert und wartungsfrei
    • Lackierung: RAL 9005 Tiefschwarz
    • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem STÖBER Synchron-Servomotor der Baureihe EZ.
    APPLICATIONS
    Branchen und Anwendungen

    Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

    Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

    Mehr erfahren
    Branchen und Anwendungen

    Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

    Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

    Mehr erfahren
    Branchen und Anwendungen

    Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

    Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

    Mehr erfahren
    DOWNLOADS
    Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
    TitelVersionIDDatumSpracheGröße / Typ
    Katalog STÖBER kompaktKatalog STÖBER kompakt 054426552023 03DE9.86 MB
    More than just a gearbox (Planetengetriebe 3. Generation)More than just a gearbox (Planetengetriebe 3. Generation) 004431562019 10DE1019.42 KB
    Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
    TitelVersionIDDatumSpracheGröße / Typ
    Betriebsanleitung Getriebe Getriebemotoren PH33KX-PH83KX PH94KX-PH104KXBetriebsanleitung Getriebe Getriebemotoren PH33KX-PH83KX PH94KX-PH104KX 004433592023 02DE2.60 MB
    Betriebsanleitung Getriebe Getriebemotoren PH53K-PH83K PH94K-PH104KBetriebsanleitung Getriebe Getriebemotoren PH53K-PH83K PH94K-PH104K 004433582023 02DE2.33 MB
    Betriebsanleitung Getriebe Getriebemotoren PHQ53K-PHQ83K PHQ94K-PHQ124KBetriebsanleitung Getriebe Getriebemotoren PHQ53K-PHQ83K PHQ94K-PHQ124K 004433572023 02DE2.33 MB
    Sicherheitshinweise für GetriebeSicherheitshinweise für Getriebe 004431082018 07DE72.86 KB
    Sicherheitshinweise für explosionsgeschützte GetriebeSicherheitshinweise für explosionsgeschützte Getriebe 004431092018 07DE71.63 KB
    Betriebsanleitung Getriebe und Getriebemotoren PK PKX PHK PHKX PHQK KS KLBetriebsanleitung Getriebe und Getriebemotoren PK PKX PHK PHKX PHQK KS KL 004431502019 10DE1.71 MB
    Montageanleitung Motor an Servogetriebe mit Adapter ME MEL MF MFL ME10-ME50 montierenMontageanleitung Motor an Servogetriebe mit Adapter ME MEL MF MFL ME10-ME50 montieren 024431612021 05DE130.25 KB
    Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
    TitelVersionIDDatumSpracheGröße / Typ
    SchmierstofffüllmengenSchmierstofffüllmengen 164418712021 08DE1.35 MB
    Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
    TitelVersionIDDatumSpracheGröße / Typ
    UK Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren EZ ED EK LM UK Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren EZ ED EK LM 004432972021 10DE71.70 KB
    EU Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren ED EK EZEU Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren ED EK EZ 014430892020 11DE37.12 KB
    EU-Konformitätserklärung für Lean-Motoren LMEU-Konformitätserklärung für Lean-Motoren LM 024430822020 11DE39.12 KB
    UK Einbauerklärung GetriebeUK Einbauerklärung Getriebe 004432992021 10DE74.04 KB
    Einbauerklärung GetriebeEinbauerklärung Getriebe 004427182015 04DE48.83 KB
    Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
    TitelVersionIDDatumSpracheGröße / Typ
    Es wurden keine Ergebnisse gefunden.
    SERVICES
    Technologieberatung

    Nutzen Sie die Kompetenz unserer Anwendungsingenieure in den Sales Centern oder wenden Sie sich an unseren First Level Support.

    Technologieberatung
    Sprechen Sie uns an!
    + 49 7231 582-3060
    systemsupport@stoeber.de

    SERVOsoft® Mit SERVOsoft® geben wir Ihnen ein Werkzeug an die Hand, mit dem Sie Ihre Antriebssysteme in wenigen Schritten präzise skaliert auslegen. Elektrisch wie mechanisch. Und dabei auch noch einfach und schnell.

    SERVOsoft®
    STÖBER Configurator

    Mit dem intuitiven STÖBER Produktkonfigurator können Sie passende Antriebslösungen ganz einfach filtern, vergleichen, abspeichern und mit anderen teilen.

    STÖBER Configurator
    STÖBER CAD

    Sie suchen CAD-Daten für Planetenwinkelgetriebe? Mit dem STÖBER CAD-Tool stehen Ihnen die gewünschten Zeichnungen zum Download bereit.

    STÖBER CAD
    Service-Netzwerk

    STÖBER ist mit 12 Standorten und 80 Service-Partnern weltweit in über 40 Ländern präsent. Egal wo, egal wann, immer für Sie da und in Bewegung!

    Service-Netzwerk
    Ersatz & Reparatur

    Sie benötigen kompetente Hilfe in Sachen Ersatzteile, Ersatzantriebe, Reparaturen und Retrofitting? Kontaktieren Sie uns gerne! Außerdem bieten wir Ihnen einen 24 h-Notruf für dringende Fälle.

    Ersatz & Reparatur
    24 h-Notrufnummer für dringende Fälle.
    Wir sind für Sie da.

    Planetenwinkelgetriebe für hochdynamische Anwendungen.

    „Wir arbeiten mit STÖBER, weil wir durch die große Auswahl an Planetenwinkelgetrieben immer eine passende Lösung für die unterschiedlichsten Servoaufgaben haben. Wir schätzen auch die gute und vor allem schnelle Beratung und Unterstützung. Die Zusammenarbeit mit STÖBER ist immer sehr angenehm und zielführend.“

    – Uwe Biermann, Mechanische Konstruktion Zufuehrtechnologie, Schuler Pressen GmbH
