モータによる干渉を防ぐ 直交軸遊星歯車減速機 直交軸遊星歯車減速機

モータによる干渉を防ぐ 直交軸遊星歯車減速機

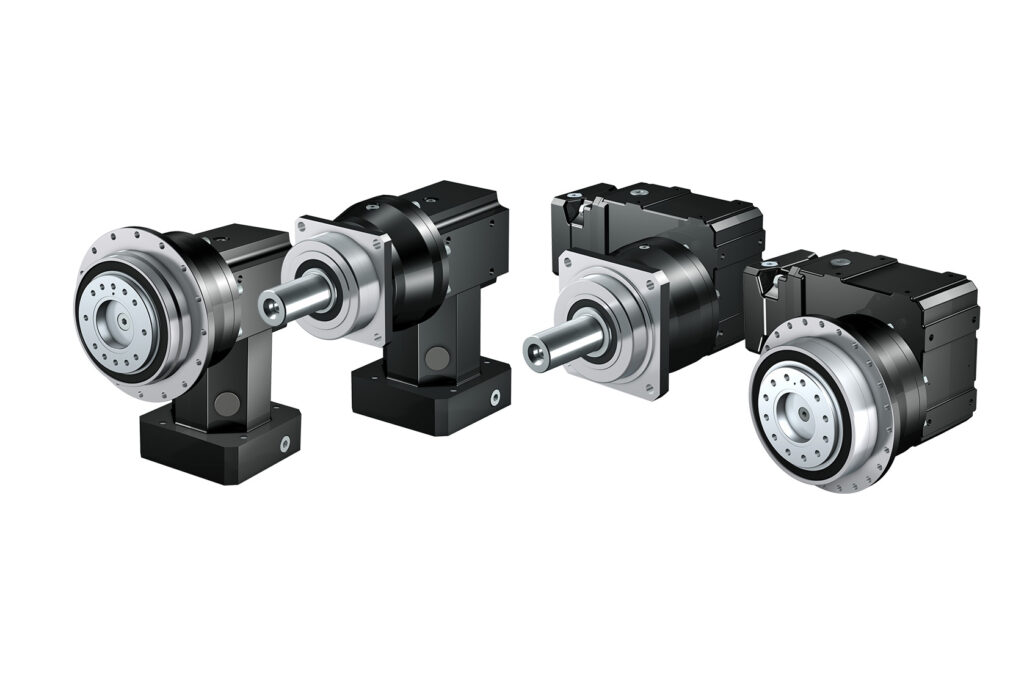

STOBERのハイスペック遊星歯車減速機と高効率ヘリカルベベル減速機の組み合わせ。 それが、STOBER直交軸遊星歯車減速機です。

メリット

同心軸では干渉が発生してしまう悩みを解消。 同時に堅牢性、ダイナミックな動き、遊びのない安定した駆動において最高水準をクリアするのがSTOBERの遊星歯車減速機とヘリカルベベル減速機のコンビネーションです。

直交軸遊星歯車減速機こ。 高性能。 高精度。 ご要件に適合。 直交伝達。

PKシリーズは、高品質ヘリカルギヤを採用した高精度・直交軸サーボモータ用減速機です。 遊びのない卓越した駆動安定性を提供します。 また、このシリーズは大きな減速比にも適しています。

PKシリーズの減速機は、サーボモータに直接取り付けてコンパクトな直交軸遊星歯車ギヤードモータとしてご利用いただくか、対応するアダプタを使えば市販の同期サーボモータにも取り付け可能です。

PKシリーズをさらにコンパクトにしたのがPKXシリーズです。 PKシリーズ同様、高品質ヘリカルギヤを採用し、高精度で卓越した安定駆動を実現します。 取り付けスペースに制限があるアプリケーションにどうぞ。

PKXシリーズの減速機は、サーボモータに直接取り付けてコンパクトなサーボまたは直交軸遊星歯車ギヤードリーンモータとしてご利用いただけます。

対応するアダプタを使えば市販の同期サーボモータに取り付けることもでき、優れた汎用性を備えます。

PHKシリーズは高性能仕様の直交軸サーボモータ用減速機です。 高品質ヘリカルギヤと、ねじれや傾きに極めて強い特性を備えます。

直交軸遊星歯車減速機こ PHKXシリーズに比べて大きな減速比に適しているのがPHKシリーズです。

PHKシリーズの減速機は、サーボモータに直接取り付けてコンパクトな直交軸遊星歯車ギヤードサーボモータとしてご利用いただくか、対応するアダプタを使えば市販の同期サーボモータにも取り付け可能です。

革新的な4遊星歯車システムを備えた直交軸サーボモータ用減速機です。 高品質ヘリカルギヤと、ねじれや傾きに極めて強い特性を備えます。

Quattro Power仕様の減速機にも対応でき、大きな減速比に最適です。

PHQKシリーズの減速機は、サーボモータに直接取り付けてコンパクトな直交軸遊星歯車ギヤードサーボモータとしてご利用いただくか、対応するアダプタを使えば市販の同期サーボモータにも取り付け可能です。

仕様
駆動効率:
価格帯:
  • 総減速比:12 ~ 561
  • 許容加速トルク:200 ~ 3105 Nm
  • バックラッシ:1.5 ~ 5 arcmin
  • 効率:94 %

ご希望の仕様を選定
駆動効率:
価格帯:
  • 総減速比:3 ~ 300
  • 許容加速トルク:21 ~ 3300 Nm
  • バックラッシ:2 ~ 8.5 arcmin
  • 効率:94 ~ 96 %

ご希望の仕様を選定
駆動効率:
価格帯:
  • 総減速比:16 ~ 561
  • 許容加速トルク:355 ~ 7500 Nm
  • バックラッシ:1.5 ~ 4.5 arcmin
  • 効率:92 ~ 93 %

ご希望の仕様を選定
駆動効率:
価格帯:
  • 総減速比:4 ~ 300
  • 許容加速トルク:60 ~ 6975 Nm
  • バックラッシ:1 ~ 6 arcmin
  • 効率:92 ~ 95 %

ご希望の仕様を選定
駆動効率:
価格帯:
  • 総減速比:22 ~ 2242
  • 許容加速トルク:316 ~ 43000 Nm
  • バックラッシ:1.5 ~ 4 arcmin
  • 効率:90 ~ 93 %

ご希望の仕様を選定
特長
  • シャフト:ソリッドシャフト、キーあり/キーなし
  • ベアリング:標準、アキシャル補強、ラジアル補強のいずれか
  • バックラッシ:標準仕様または低バックラッシ仕様
  • 取付方向:制限なし
  • 潤滑剤およびメンテナンス:
    • 合成潤滑剤 CLP HC ISO VG 150
    • 永久潤滑でメンテナンスフリー
  • 塗装:RAL 9005 ディープブラック
  • モータアダプタ:
  • 直接取り付け推奨モータ:STOBER製 EZシリーズのモータと組み合わせると特に高効率を実現
  • シャフト:ソリッドシャフト、キーあり/キーなし
  • ベアリング:標準、アキシャル補強、ラジアル補強のいずれか
  • バックラッシ:標準仕様または低バックラッシ仕様
  • 取付方向:制限なし
  • 潤滑剤およびメンテナンス:
    • 合成潤滑剤 CLP HC ISO VG 150
    • 永久潤滑でメンテナンスフリー
  • 塗装:RAL 9005 ディープブラック
  • モータアダプタ:
  • シャフト:フランジシャフト
  • ベアリング:標準または補強(PH3K~PH5K)
  • バックラッシ:標準仕様または低バックラッシ仕様
  • 取付方向:制限なし
  • 潤滑剤およびメンテナンス:
    • 合成潤滑剤 CLP HC ISO VG 150
    • 永久潤滑でメンテナンスフリー
  • 塗装:RAL 9005 ディープブラック
  • モータアダプタ:
  • 直接取り付け推奨モータ:STOBER製 EZシリーズのモータと組み合わせると特に高効率を実現
  • シャフト:フランジシャフト
  • ベアリング:標準または補強(PH3K~PH5K)
  • バックラッシ:標準仕様または低バックラッシ仕様
  • 取付方向:制限なし
  • 潤滑剤およびメンテナンス:
    • 合成潤滑剤 CLP HC ISO VG 150
    • 永久潤滑でメンテナンスフリー
  • 塗装:RAL 9005 ディープブラック
  • モータアダプタ:
  • 直接取り付け推奨モータ:STOBER製 EZシリーズのモータと組み合わせると特に高効率を実現
  • シャフト:フランジシャフト
  • ベアリング:標準または補強(PHQ4K~PHQ5K)
  • バックラッシ:標準仕様または低バックラッシ仕様
  • 取付方向:制限なし
  • 潤滑剤およびメンテナンス:
    • 合成潤滑剤 CLP HC ISO VG 150
    • 永久潤滑でメンテナンスフリー
  • 塗装:RAL 9005 ディープブラック
  • モータアダプタ:
  • 直接取り付け推奨モータ:STOBER製 EZシリーズのモータと組み合わせると特に高効率を実現
使用例
業界別使用例

世界の様々な業界・市場でお客様のビジョンを形に変えます。

駆動システムや自動化設備で一人ひとりのお客様が抱える課題に総合的に取り組み、ご希望の条件にぴったりマッチしたソリューションの実現をお手伝いします。

詳細はこちら
業界別使用例

世界の様々な業界・市場でお客様のビジョンを形に変えます。

駆動システムや自動化設備で一人ひとりのお客様が抱える課題に総合的に取り組み、ご希望の条件にぴったりマッチしたソリューションの実現をお手伝いします。

詳細はこちら
業界別使用例

世界の様々な業界・市場でお客様のビジョンを形に変えます。

駆動システムや自動化設備で一人ひとりのお客様が抱える課題に総合的に取り組み、ご希望の条件にぴったりマッチしたソリューションの実現をお手伝いします。

詳細はこちら
ダウンロード
お探しの文書が表示されていませんか?ヒント:すべての言語を選択してください。
役職名バージョン身元日にちバージョンファイルサイズ/ファイルタイプ
Catalog servo gear unitsCatalog servo gear units054430542023 03JA16.13 MB
お探しの文書が表示されていませんか?ヒント:すべての言語を選択してください。
役職名バージョン身元日にちバージョンファイルサイズ/ファイルタイプ
結果は見つかりませんでした.
お探しの文書が表示されていませんか?ヒント:すべての言語を選択してください。
役職名バージョン身元日にちバージョンファイルサイズ/ファイルタイプ
結果は見つかりませんでした.
お探しの文書が表示されていませんか?ヒント:すべての言語を選択してください。
役職名バージョン身元日にちバージョンファイルサイズ/ファイルタイプ
結果は見つかりませんでした.
お探しの文書が表示されていませんか?ヒント:すべての言語を選択してください。
役職名バージョン身元日にちバージョンファイルサイズ/ファイルタイプ
結果は見つかりませんでした.
サービス
技術サポート

STOBERが誇るプロジェクトエンジニアたちの実力をぜひご自身でお確かめください。 お近くの営業窓口またはアフターサービスサポート窓口で皆様をお待ちしております。

お気軽にお問い合わせください。
お問い合わせ

SERVOsoft® SERVOsoft® はお客様ご自身で駆動システムの仕様を正確にご選定いただけるツールです。 わずかなステップで必要なシステムを構築できます。 電気系にも機械系にも対応しており、操作が簡単なのも嬉しい特長です。

STOBER Configurator

直感的な操作が可能なSTOBERの製品コンフィギュレータを使えば、フィルタを設定して条件に合った駆動ソリューションを検索し、その結果を比較、保存、共有するといった選定作業が簡単に行えます。

STOBER CAD

CADデータをお探しですか?STOBERのCADツールなら、簡単なマウス操作で必要な図面をすぐにダウンロードいただけます。

サービスネットワーク

子会社12社、サービスパートナー80社を擁するSTOBERのネットワークは世界40カ国以上に広がります。 いつでもどこでも、お客様に寄り添ったサービスをご提供します。

修理&スペアパーツ

修理、スペアパーツ、スペアドライブ、レトロフィットで頼れるパートナーをお探しですか? お気軽にお問い合わせください。 緊急事態に対応する24時間ホットラインも開設しています。

緊急の際には24時間いつでも以下の番号までお電話ください。
STOBERにお任せください。

ダイナミックな用途に適した遊星歯車減速機

「STOBERさんの遊星歯車減速機はラインナップが豊富なので重宝しています。 どんなサーボシステムでも必ずぴったりのソリューションが見つかるのがいいですね。 対応が迅速だし、アドバイスやサポートも的確でとても助かっています。 感じも良くて建設的なパートナーシップにとても満足しています」

– Schuler Pressen GmbH社の供給システム設計部Uwe Biermann氏

お客様のビジョンを形に変えます

世界の様々な業界や市場で。

駆動システムや自動化設備で一人ひとりのお客様が抱える課題に総合的に取り組み、ご希望の条件にぴったりマッチしたソリューションの実現をお手伝いします。

れはあなたにも興味があるかもしれません。
