偏心斜齒輪減速機
偏心斜齒輪減速機

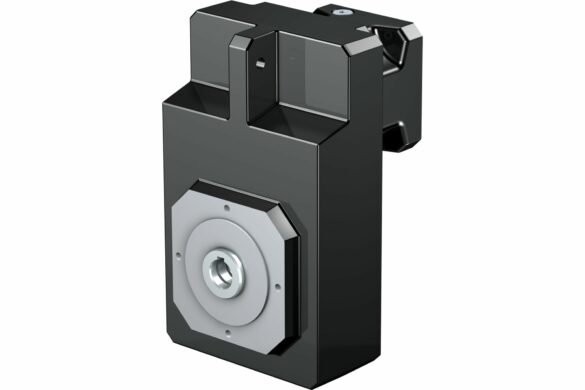

黑色窄款:偏心斜齒輪減速機。

F 系列軸裝偏心斜齒輪減速機具有以下優勢:結構極其節省空間, 大軸距, 出色的定位精度、 高效率。

優點
結構精簡、節省空間、絕對高性能

這個產品系列由於採用大軸距和超扁平殼體設計,因此軸裝偏心斜齒輪減速機在安裝空間極小且極狹窄的應用中表現出色。

另一個優點:偏心斜齒輪減速機特別容易和快速組裝。

完全滿足市場對耐用性、效率以及使用壽命方面的超高要求。

從結構上來說,軸裝偏心斜齒輪減速機是斜齒輪減速機家族的成員, 因此,也具備相當高效率這項優勢。

正齒輪的優質斜齒為實現非同凡響的運轉平穩性提供了有力保障,

由於殼體具有堅固耐用的優良特性,因此軸裝偏心斜齒輪減速機運轉起來絕對可靠,而且能實現故障安全。因此也適用於連續操作。

高定位精度和穩定性

如果對精度要求高,推薦使用 F 系列偏心斜齒輪減速機,有兩個款型供您選擇。斜齒經過硬化處理,能可靠地保證運轉穩定性。

F 系列減速機既可直接安裝在中伺服、精益或異步偏心斜齒輪減速機供貨,也可以透過相應的轉接器安裝在所有常規同步伺服馬達上。

技術參數
F 系列
功率密度:
價位:
  • 總齒數比:4.3 – 552
  • 允許的加速扭矩:78 – 1100 Nm
  • 背隙:5 – 11 弧分
  • 效率:96 – 97 %

  找到最適合您的產品!
特性
F 系列
  • 軸:
    • 具備或不具備軸鍵的實心軸
    • 具備軸鍵槽或收縮盤的空心軸
  • 殼體:
    • 螺紋孔節圓選配側面緊固
    • 圓形或方形法蘭
  • 背隙:標準或 II 級
  • 安裝位置:任意
  • 潤滑劑和保養:
    • 礦物潤滑劑 CLP ISO VG 220 或合成潤滑劑 CLP HC ISO VG 220
    • 已進行終身潤滑,免保養
  • 塗層:RAL 9005 深黑色
  • 推薦直接加裝的電機:搭配 STOBER EZ 系列LM 系列電機特別高效
應用
焊接設備
行業 與應用

我們協助您實現願景 – 在全球各個行業和市場為您提供支援。

我們採用整體解決方案思路來滿足您的特定需求,為您開發出最符合您要求的驅動單元和自動裝置解決方案。

瞭解詳細信息
托盤轉運設備
行業 與應用

我們協助您實現願景 – 在全球各個行業和市場為您提供支援。

我們採用整體解決方案思路來滿足您的特定需求,為您開發出最符合您要求的驅動單元和自動裝置解決方案。

瞭解詳細信息
倉儲系統
行業 與應用

我們協助您實現願景 – 在全球各個行業和市場為您提供支援。

我們採用整體解決方案思路來滿足您的特定需求,為您開發出最符合您要求的驅動單元和自動裝置解決方案。

瞭解詳細信息
臥式加工中心
行業 與應用

我們協助您實現願景 – 在全球各個行業和市場為您提供支援。

我們採用整體解決方案思路來滿足您的特定需求,為您開發出最符合您要求的驅動單元和自動裝置解決方案。

瞭解詳細信息
下載
您要查找的文件不包括在內?小貼士:選擇「所有語言」。
頭銜版本識別號日期文件大小/文件類型
Katalog ServoStop Servogetriebe mit BremseKatalog ServoStop Servogetriebe mit Bremse 014432342022 03DE14.49 MB
Katalog ServogetriebeKatalog Servogetriebe 044430542021 12DE15.21 MB
Katalog STÖBER kompaktKatalog STÖBER kompakt 034426552021 06DE8.36 MB
您要查找的文件不包括在內?小貼士:選擇「所有語言」。
頭銜版本識別號日期文件大小/文件類型
Montageanleitung Motor an Servogetriebe mit Adapter ME MEL MF MFL ME10-ME50 montierenMontageanleitung Motor an Servogetriebe mit Adapter ME MEL MF MFL ME10-ME50 montieren 024431612021 05DE130.25 KB
Betriebsanleitung Getriebe und Getriebemotoren C F K SBetriebsanleitung Getriebe und Getriebemotoren C F K S 024430272020 11DE364.03 KB
Montageanleitung Hohlwellen mit Schrumpfscheibe für Getriebe F K KL KS SMounting instructions Hollow shafts with shrink disk for F K KL KS S gear unitsMontageanleitung Hohlwellen mit Schrumpfscheibe für Getriebe F K KL KS S
Mounting instructions Hollow shafts with shrink disk for F K KL KS S gear units
104407112019 05DE
EN
118.14 KB
Sicherheitshinweise für GetriebeSicherheitshinweise für Getriebe 004431082018 07DE72.86 KB
Sicherheitshinweise für explosionsgeschützte GetriebeSicherheitshinweise für explosionsgeschützte Getriebe 004431092018 07DE71.63 KB
Montageanleitung Gummipuffer für die Drehmomentstütze am F-GetriebeMontageanleitung Gummipuffer für die Drehmomentstütze am F-Getriebe 004426992014 10DE144.72 KB
Assembly instructions Motor adapter with axially plug-in couplingMontageanleitung Motoradapter mit axial steckbarer WellenkupplungAssembly instructions Motor adapter with axially plug-in coupling
Montageanleitung Motoradapter mit axial steckbarer Wellenkupplung
084412472011 02EN
DE
95.31 KB
Montageanleitung MGS-Motoradapter mit BogenzahnkupplungAssembly instructions MGS motor adapter with curved-toothed couplingMontageanleitung MGS-Motoradapter mit Bogenzahnkupplung
Assembly instructions MGS motor adapter with curved-toothed coupling
044407032009 05DE
EN
83.66 KB
您要查找的文件不包括在內?小貼士:選擇「所有語言」。
頭銜版本識別號日期文件大小/文件類型
SchmierstofffüllmengenSchmierstofffüllmengen 164418712021 08DE1.35 MB
Replacement parts list offset helical gear units F102 F202 F302 F402 F602 VErsatzteilliste Flachgetriebe F102 F202 F302 F402 F602 VReplacement parts list offset helical gear units F102 F202 F302 F402 F602 V
Ersatzteilliste Flachgetriebe F102 F202 F302 F402 F602 V
034408332010 03EN
DE
72.86 KB
Replacement parts list offset helical gear units F102 F202 F302 F402 F602 AB AG AGNErsatzteilliste Flachgetriebe F102 F202 F302 F402 F602 AB AG AGNReplacement parts list offset helical gear units F102 F202 F302 F402 F602 AB AG AGN
Ersatzteilliste Flachgetriebe F102 F202 F302 F402 F602 AB AG AGN
034408342010 03EN
DE
78.05 KB
Ersatzteilliste Flachgetriebe F102 F202 F302 F402 F602 AF AFN AQReplacement parts list offset helical gear units F102 F202 F302 F402 F602 AF AFN AQErsatzteilliste Flachgetriebe F102 F202 F302 F402 F602 AF AFN AQ
Replacement parts list offset helical gear units F102 F202 F302 F402 F602 AF AFN AQ
034408352010 03DE
EN
79.34 KB
Replacement parts list offset helical gear units F102 F202 F302 F402 F602 SB SG SGNErsatzteilliste Flachgetriebe F102 F202 F302 F402 F602 SB SG SGNReplacement parts list offset helical gear units F102 F202 F302 F402 F602 SB SG SGN
Ersatzteilliste Flachgetriebe F102 F202 F302 F402 F602 SB SG SGN
034408362010 03EN
DE
85.11 KB
Ersatzteilliste Flachgetriebe F102 F202 F302 F402 F602 SF SFN SQReplacement parts list offset helical gear units F102 F202 F302 F402 F602 SF SFN SQErsatzteilliste Flachgetriebe F102 F202 F302 F402 F602 SF SFN SQ
Replacement parts list offset helical gear units F102 F202 F302 F402 F602 SF SFN SQ
034408372010 03DE
EN
81.41 KB
Replacement parts list offset helical gear units F103 F203 F303 F403 F603 VErsatzteilliste Flachgetriebe F103 F203 F303 F403 F603 VReplacement parts list offset helical gear units F103 F203 F303 F403 F603 V
Ersatzteilliste Flachgetriebe F103 F203 F303 F403 F603 V
034408382010 03EN
DE
79.66 KB
Replacement parts list offset helical gear units F103 F203 F303 F403 F603 AB AG AGNErsatzteilliste Flachgetriebe F103 F203 F303 F403 F603 AB AG AGNReplacement parts list offset helical gear units F103 F203 F303 F403 F603 AB AG AGN
Ersatzteilliste Flachgetriebe F103 F203 F303 F403 F603 AB AG AGN
034408392010 03EN
DE
84.50 KB
Replacement parts list offset helical gear units F103 F203 F303 F403 F603 AF AFN AQErsatzteilliste Flachgetriebe F103 F203 F303 F403 F603 AF AFN AQReplacement parts list offset helical gear units F103 F203 F303 F403 F603 AF AFN AQ
Ersatzteilliste Flachgetriebe F103 F203 F303 F403 F603 AF AFN AQ
034408402010 03EN
DE
85.53 KB
Replacement parts list offset helical gear units F103 F203 F303 F403 F603 SB SG SGNErsatzteilliste Flachgetriebe F103 F203 F303 F403 F603 SB SG SGNReplacement parts list offset helical gear units F103 F203 F303 F403 F603 SB SG SGN
Ersatzteilliste Flachgetriebe F103 F203 F303 F403 F603 SB SG SGN
034408412010 03EN
DE
91.57 KB
Ersatzteilliste Flachgetriebe F103 F203 F303 F403 F603 SF SFN SQReplacement parts list offset helical gear units F103 F203 F303 F403 F603 SF SFN SQErsatzteilliste Flachgetriebe F103 F203 F303 F403 F603 SF SFN SQ
Replacement parts list offset helical gear units F103 F203 F303 F403 F603 SF SFN SQ
034408422010 03DE
EN
87.52 KB
Replacement parts list MGS gears with pre-stage in mounting position 5Ersatzteilliste Ölförderer für MGS-Getriebe mit Vorstufe in Einbaulage 5Replacement parts list MGS gears with pre-stage in mounting position 5
Ersatzteilliste Ölförderer für MGS-Getriebe mit Vorstufe in Einbaulage 5
014414912009 11EN
DE
50.87 KB
