Réducteur à arbres parallèles
Le réducteur à arbres parallèles : noir et épuré.

Le réducteur à arbres parallèles : noir et épuré.

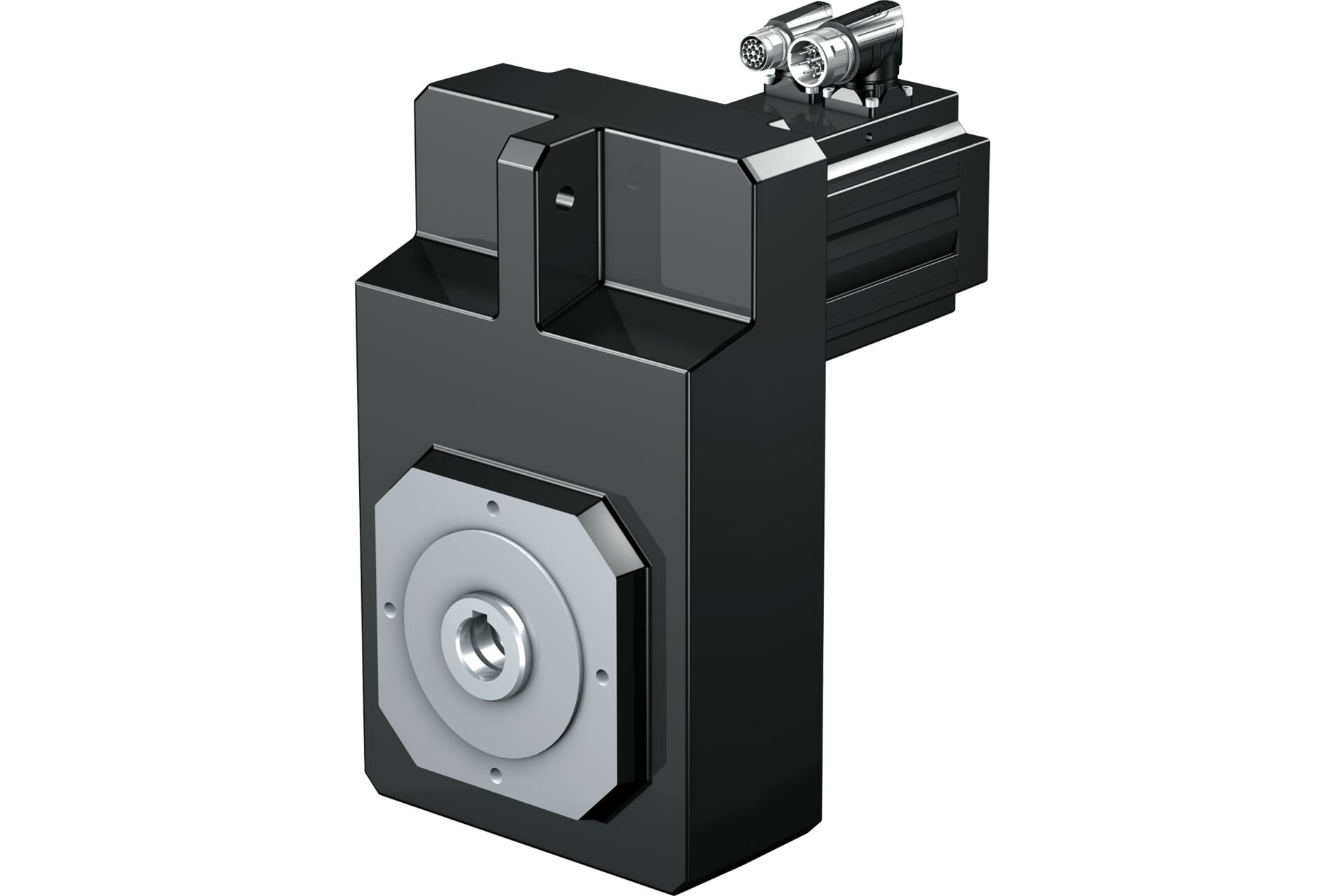

Le réducteur à arbres parallèles de la gamme F a beaucoup à offrir : une construction ultra compacte. Un grand entraxe. Une grande précision de positionnement. Et un haut rendement.

AVANTAGES

Grâce au carter extrêmement plat de cette gamme et au grand entraxe, les réducteurs à arbres parallèles peuvent être parfaitement intégrés dans des applications où l’espace est très restreint et difficile.

Autre atout : le montage particulièrement facile et rapide des réducteurs à arbres parallèles.

STOBER réducteur à arbres parallèles : de par leur conception, les réducteurs à arbres parallèles appartiennent à la famille des réducteurs coaxiaux. Dans ce cas également, les avantages résident de toute évidence dans le niveau de rendement élevé.

La denture hélicoïdale de qualité supérieure dont sont dotés les engrenages garantit par ailleurs un fonctionnement extrêmement silencieux.

Grâce à la conception robuste de leur carter, les réducteurs à arbres parallèles offrent également une fiabilité et une sécurité intrinsèque maximales. Et conviennent donc également à un fonctionnement continu.

Les réducteurs à arbres parallèles de la gamme F sont disponibles en deux classes de jeu pour les exigences de précision accrues. La denture hélicoïdale trempée garantit la fiabilité de la stabilité de jeu.

Les réducteurs F sont disponibles sous forme de motoréducteurs brushless à arbres parallèles, motoréducteurs Lean à arbres parallèles compacts ou de motoréducteurs asynchrones à arbres parallèles pour un montage direct ou peuvent être montés sur tous les moteurs brushless synchrones courants avec les adaptateurs correspondants.

CARACTÉRISTIQUES TECHNIQUES
Le réducteur à arbres parallèles – puissance volumique :
Le réducteur à arbres parallèles – gamme de prix :
  • Rapport de réduction total : 4,3 – 552
  • Couple d’accélération adm. : 78 – 1100 Nm
  • Jeu rotatif : 5 – 11 arcmin
  • Rendement : 96 – 97 %

 Trouvez la solution qui vous convient !
FONCTIONNALITÉS
GAMME F
  • Arbre :
    • arbre plein avec ou sans clavette
    • arbre creux avec rainure de clavette ou frette de serrage
  • Le réducteur à arbres parallèles – carter :
    • cercle de trous taraudés avec fixation latérale en option
    • bride ronde ou carrée
  • Jeu rotatif : standard ou classe II
  • Position de montage : au choix
  • Lubrifiants et maintenance :
    • lubrifiant minéral CLP ISO VG 220 ou lubrifiant synthétique CLP HC ISO VG 220
    • lubrifié à vie et sans entretien
  • Laque : RAL 9005 noir foncé
  • Le réducteur à arbres parallèles – adaptateur moteur :
    • EasyAdapt (ME) avec accouplement de serrage
    • ServoStop (MB) avec accouplement enfichable (accouplement à doigts) et frein à pression de ressort intégré
  • Moteurs recommandés pour un montage direct : particulièrement efficace en combinaison avec les moteurs STOBER des gammes EZ ou LM
