從完全旋轉到線性:

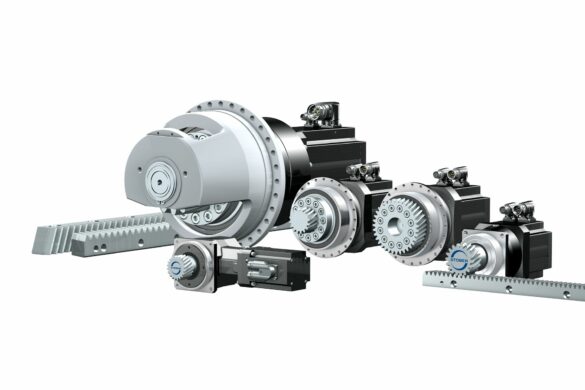

齒輪齒條傳動帶同步伺服馬達

根據創新型齒輪齒條傳動系統方案,STOBER 開發出一款過程安全的精簡式易用型系統,該系統專門設計用於工具機、自動裝置和機械手裝置。

結合我們的行星齒輪減速器或螺旋傘齒輪減速器以及 STOBER 同步伺服電機,為您提供非常緊湊、高動態的驅動解決方案。

優點
齒輪齒條傳動搭配 EZ 電機

所有 STOBER 齒輪齒條傳動均為即裝即用式解決方案,具有多種組合方式,可完全匹配負荷能力和精確度方面的不同要求。

所有小齒輪設計均可與 STOBER 行星齒輪減速器組合使用,ZV 系列也可與螺旋傘齒輪減速器組合使用。

最佳:STOBER EZ 系列的所有電機可直接以任意尺寸進行加裝減速機,無需適配器。

無需電機適配器,因而降低了慣性矩,從而驅動單元的超出色動態性獲得諸多益處。

ZV…EZ:高靈活度,用於自動裝置和機械手裝置

ZV 系列齒輪齒條傳動 – 這意味著組合潛力方面的最高靈活性。

齒輪齒條傳動可以連接到 P 系列行星式齒輪減速機、高經濟的 PE 系列,也可以連接到 K、KS 或 KL 系列的 STOBER 螺旋傘齒輪減速器。

無論您需要哪種驅動解決方案 – 您將始終受益於具有高質量斜齒的完美協調的高性能減速電機。

ZR…EZ:高進給速度,因此速度快

齒輪齒條傳動帶同步伺服馬達

ZR 系列的齒輪齒條傳動特點在於,帶通孔的大尺寸斜齒小齒輪,因此可實現很高的進給速度。

結合 PH 系列的行星式齒輪減速機和 EZ 系列的同步伺服馬達 一款高性能減速電機,適用於所有在剛度、精度和可靠性方面具有超高要求的驅動解決方案。

ZTR…EZ:高性能,適用於要求嚴苛的驅動方案

ZTR 系列精確度高,同時性能強勁,其特點在於,小齒輪直徑小,線性剛度高,扭矩較小。

小齒輪採用焊接式螺紋凸緣,裝卸便捷。因此,ZTR 系列尤其適用於安裝在支撐軸承套造成了干擾輪廓的工具機的進給軸中,例如龍門工具機、立式和臥式車床或銑削和鑽孔中心。

結合 PH 或 PHV 系列的行星齒輪減速器以及 EZ 系列的同步伺服馬達 一款高性能減速電機,適用於所有在剛度、精度和可靠性方面具有超高要求的驅動解決方案。

ZTRS…EZ:高力度,功率密度超大

STOBER 開發的帶內輪廓加固筋的螺旋固定式支撐軸承套,首次實現了在齒輪齒條傳動中充分利用齒輪扭矩,進而最佳化了功率密度和剛度。 齒輪齒條傳動帶同步伺服馬達

ZTRS 系列非常適合用於工具機、雷射機以及高動態且精確的處理系統的進給軸中。

結合 PH、PHV 或 PHQ 系列的行星齒輪減速器和 EZ 系列的同步伺服馬達,您可以獲得非常緊湊、高動態的驅動單元,具有 STOBER 典型的高質量斜齒以及卓越的抗扭剛度和抗翻能力。

技術參數

0 ZVEZ rack and pinion drive technical data

ZVPEZ 系列
功率密度 :
價位:
  • 模數 : 2 – 4 mm
  • 齒數 : 16 – 25
  • 加速進給力 : 0.8 – 11 kN
  • 允許的進給速度 : 0.1 – 4.5 m/s
  • 線性間隙 : 8 – 44 μm

找到最適合您的產品!
系列 ZVPEEZ
功率密度 :
價位:
  • 模數 : 2 – 3 mm
  • 齒數 : 16 – 25
  • 加速進給力 : 0.48 – 6.1 kN
  • 允許的進給速度 : 0.17 – 4.5 m/s
  • 線性間隙 : 40 – 83 μm

找到最適合您的產品!
ZVKSEZ 系列
功率密度 :
價位:
  • 模數 : 2 – 4 mm
  • 齒數 : 18 – 25
  • 加速進給力 : 1.3 – 11 kN
  • 允許的進給速度 : 0.08 – 3 m/s
  • 線性間隙 : 37 – 44 μm

找到最適合您的產品!
ZVKLEZ 系列
功率密度 :
價位:
  • 模數 : 2 mm
  • 齒數 : 16 – 20
  • 加速進給力 : 0.64 – 2.7 kN
  • 允許的進給速度 : 0.21 – 1.7 m/s
  • 線性間隙 : 99 – 123 μm

找到最適合您的產品!
ZVKEZ 系列
功率密度 :
價位 :
  • 模數 : 2 – 4 mm
  • 齒數 : 18 – 25
  • 加速進給力 : 0.91 – 15 kN
  • 允許的進給速度 : 0.04 – 3.4 m/s
  • 線性間隙 : 12 – 111 μm

找到最適合您的產品!

ZREZ rack and pinion drive technical data

ZRPHEZ 系列
功率密度 :
價位:
  • 模數 : 2 – 4 mm
  • 齒數 : 26 – 40
  • 加速進給力 : 0.49 – 16 kN
  • 允許的進給速度 : 0.16 – 6 m/s
  • 線性間隙 : 10 – 56 μm

找到最適合您的產品!

ZTREZ rack and pinion drive technical data

ZTRPHEZ 系列
功率密度 :
價位:
  • 模數 : 2 – 8 mm
  • 齒數 : 12 – 32
  • 加速進給力 : 1.9 – 67 kN
  • 允許的進給速度 : 0.1 – 4 m/s
  • 線性間隙 : 4 – 44 μm

找到最適合您的產品!
ZTRPHVEZ 系列
功率密度 :
價位:
  • 模數 : 5 – 6 mm
  • 齒數 : 16 – 19
  • 加速進給力 : 32 – 67 kN
  • 允許的進給速度 : 0.12 – 0.39 m/s
  • 線性間隙 : 42 – 44 μm

找到最適合您的產品!

ZTRSEZ rack and pinion drive technical data

ZTRSPHEZ 系列
功率密度 :
價位:
  • 模數 : 2 – 10 mm
  • 齒數 : 15 – 32
  • 加速進給力 : 2.8 – 94 kN
  • 允許的進給速度 : 0.12 – 4 m/s
  • 線性間隙 : 7 – 70 μm

找到最適合您的產品!
ZTRSPHQEZ 系列
功率密度 :
價位:
  • 模數 : 8 – 10 mm
  • 齒數 : 15 – 19
  • 加速進給力 : 107 – 126 kN
  • 允許的進給速度 : 0.12 – 0.26 m/s
  • 線性間隙 : 69 – 70 μm

找到最適合您的產品!
ZTRSPHVEZ 系列
功率密度 :
價位:
  • 模數 : 5 – 10 mm
  • 齒數 : 15 – 20
  • 加速進給力 : 26 – 94 kN
  • 允許的進給速度 : 0.13 – 0.49 m/s
  • 線性間隙 : 44 – 70 μm

從完全旋轉到線性: 齒輪齒條傳動帶同步伺服馬達


找到最適合您的產品!

特性

0 ZV…EZ rack and pinion drive features

ZVPEZ 系列
ZV rack and pinion drive feat. P gear unit feat. EZ motor …
ZVPE 系列
ZV rack and pinion drive feat. PE gear unit feat. EZ motor …
ZVK 系列
ZVKLEZ 系列
ZV rack and pinion drive feat. KL gear unit feat. EZ motor …
ZVKS 系列
ZV rack and pinion drive feat. K gear unit feat. EZ motor …

從完全旋轉到線性: 齒輪齒條傳動帶同步伺服馬達

0 ZR…EZ rack and pinion drive features

ZRPH 系列
ZR rack and pinion drive feat. PH gear unit feat. EZ motor …

0 ZTR rack and pinion drive features

ZTRPHEZ 系列
ZTR rack and pinion drive feat. PH gear unit feat. EZ motor …
ZTRPHVEZ 系列

0 ZTRS rack and pinion drive features

ZTRSPHEZ 系列
ZTRS rack and pinion drive feat. PH gear unit feat. EZ motor …
ZTRSPHQEZ 系列
ZTRS rack and pinion drive feat. PHQ gear unit feat. EZ motor …
ZTRSPHVEZ 系列
ZTRS rack and pinion drive feat. PHV gear unit feat. EZ motor …
