Kegelradgetriebe
Kegelradgetriebe als Winkel und Axial.

Kegelradgetriebe: Den Motor ums Eck gebracht

Ihr Anspruch: Höhere Dynamik, geringeres Gewicht, sehr kleiner Bauraum bei der winkligen Übertragung von Bewegungen und Kräften?

Die Lösung von STÖBER: Die Kegelradgetriebe der Baureihen K, KL und KS!

BENEFITS
Verzahnungswirkungsgrad: 97 %!

STÖBER fokussierte bei der Entwicklung seiner Kegelradgetriebe eine möglichst geringe Verlustleistung – und damit einen hohen Verzahnungswirkungsgrad. Den Bestwert von 97 % erreichen die Getriebe insbesondere durch die hochwertige Technologie bei der Fertigung der Schrägverzahnung.

Weiterhin herausragend sind die unübertroffene Laufruhe und die hohe Leistungsdichte.

Die verwindungssteife Monoblockbauweise wirkt sich besonders günstig auf die Geräuschentwicklung der Getriebe aus.

97 % Verzahnungswirkungsgrad

K: Vielseitig und hochsteif, für außergewöhnliche Spielstabilität

Bei K-Getrieben handelt es sich um sehr verdrehsteife Kegelradgetriebe mit hochwertiger Schrägverzahnung. Die Baureihe ist in drei verschiedenen Spielklassen erhältlich – und somit optimal auf die jeweilige Anwendung abstimmbar.

K-Getriebe punkten außerdem durch ihre Bauform aus einem Guss und vielfältigen Gehäuseausführungen.

Die Getriebe sind entweder als kompakte Servo-, Lean- oder Asynchron-Kegelradgetriebemotoren im Direktanbau erhältlich oder über entsprechende Adapter an alle gängigen Synchron-Servomotoren anbaubar.

KL: Formschön, kompakt und ganz ohne Achsversatz

Die Kegelradgetriebe der Baureihe KL sind ebenfalls fugenlos aus einem Guss gefertigt und werden hauptsächlich dann eingesetzt, wenn hohe Dynamik, geringes Gewicht und vor allem kleiner Bauraum gefragt sind. Damit sind sie ideal für die Verpackungsindustrie.

KL-Getriebe bestechen zudem durch ihr äußerst attraktives Preis-Leistungsverhältnis.

Die Getriebe sind entweder als kompakte Servo- oder Lean-Kegelradgetriebemotoren im Direktanbau erhältlich oder über entsprechende Adapter an alle gängigen Synchron-Servomotoren anbaubar.

KS: Stark, stabil und mit höchster Leistungsdichte

Durch eine robuste Lagerungstechnik und eine hochwertige Verzahnungstechnologie sind die Getriebe der Baureihe KS extrem belastbar und kippstabil.

Der Einsatz im Dauerbetrieb ist problemlos möglich – selbst auf hohem Drehzahlniveau. Eines der wichtigsten Merkmale der Baureihe KS ist außerdem ihre sehr hohe Verdrehsteifigkeit.

KS-Getriebe sind entweder als kompakte Servo-Kegelradgetriebemotoren im Direktanbau erhältlich oder über entsprechende Adapter an alle gängigen Synchron-Servomotoren anbaubar.

TECHNICAL DATA
BAUREIHE K
Leistungsdichte:
Preisklasse:
  • Gesamtübersetzung: 4 – 381
  • Zul. Beschleunigungsmoment: 60 – 13200 Nm
  • Drehspiel: 1,5 – 12 arcmin
  • Wirkungsgrad: 94 – 97 %

Find your right fit!
BAUREIHE KL
Leistungsdichte:
Preisklasse:
  • Gesamtübersetzung: 4 – 32
  • Zul. Beschleunigungsmoment: 22 – 65 Nm
  • Drehspiel: 16 – 25 arcmin
  • Wirkungsgrad: 97 %

Find your right fit!
BAUREIHE KS
Leistungsdichte:/div>
Preisklasse:
  • Gesamtübersetzung: 6 – 200
  • Zul. Beschleunigungsmoment: 90 – 400 Nm
  • Drehspiel: 4 – 6 arcmin
  • Wirkungsgrad: 93 – 95 %

Find your right fit!
FEATURES
BAUREIHE K
  • Welle:
    • Vollwelle beidseitig
    • Vollwelle mit oder ohne Passfeder (ohne für die Baugrößen K1 – K4, ab K5 auf Anfrage)
    • Hohlwelle mit Passfedernut oder Schrumpfscheibe
  • Gehäuse:
    • Gewindelochkreis mit optionalem Fuß, mit optionaler Drehmomentstütze oder Gewindelochkreis mit Fuß und Drehmomentstütze
    • Rundflansch mit optionalem Fuß
  • Drehspiel: Standard, Klasse I oder Klasse II
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • Mineralischer Schmierstoff CLP ISO VG 220 oder synthetischer Schmierstoff CLP HC ISO VG 220
    • Lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Empfohlene Motoren für den Direktanbau: Besonders effizient in Kombination mit STÖBER Motoren der Baureihen EZ oder LM
BAUREIHE KL
  • Welle:
    • Vollwelle beidseitig
    • Vollwelle mit oder ohne Passfeder
    • Hohlwelle mit Passfedernut oder Schrumpfscheibe
  • Gehäuse: Gewindelochkreis mit optionalem Fuß oder Flansch
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • Mineralischer Schmierstoff CLP ISO VG 220 oder synthetischer Schmierstoff CLP HC ISO VG 220
    • Lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Empfohlene Motoren für den Direktanbau: Besonders effizient in Kombination mit STÖBER Motoren der Baureihen EZ oder LM
BAUREIHE KS
  • Welle:
    • Vollwelle mit oder ohne Passfeder
    • Hohlwelle mit Schrumpfscheibe oder Flanschhohlwelle
  • Lager: Vorgespannte Schräglager am Abtrieb, ideal für schrägverzahnte Ritzel- oder Zahnstangentriebe
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • Synthetischer Schmierstoff CLP HC ISO VG 150
    • Lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Motoradapter:
  • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem STÖBER Motor der Baureihe EZ
APPLICATIONS
Kartonierer
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Regalbediengerät
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Roboter
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Lagersystem oder Wickler
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
DOWNLOADS
TitelVersionIDDatumSpracheGröße / Typ
Katalog STÖBER kompaktKatalog STÖBER kompakt 034426552021 06DE8.34 MB
Katalog ServogetriebeKatalog Servogetriebe 044430542021 12DE15.21 MB
TitelVersionIDDatumSpracheGröße / Typ

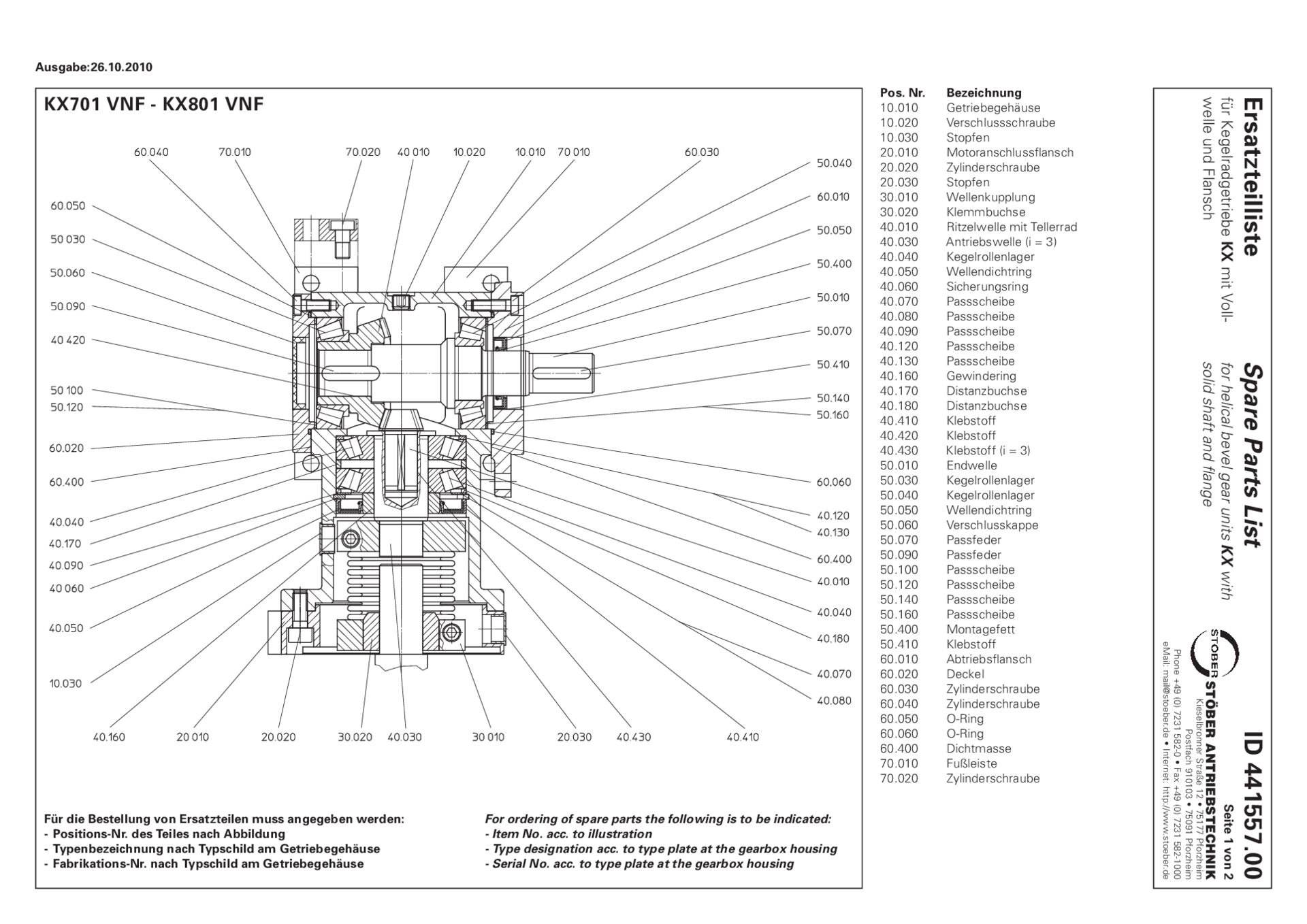

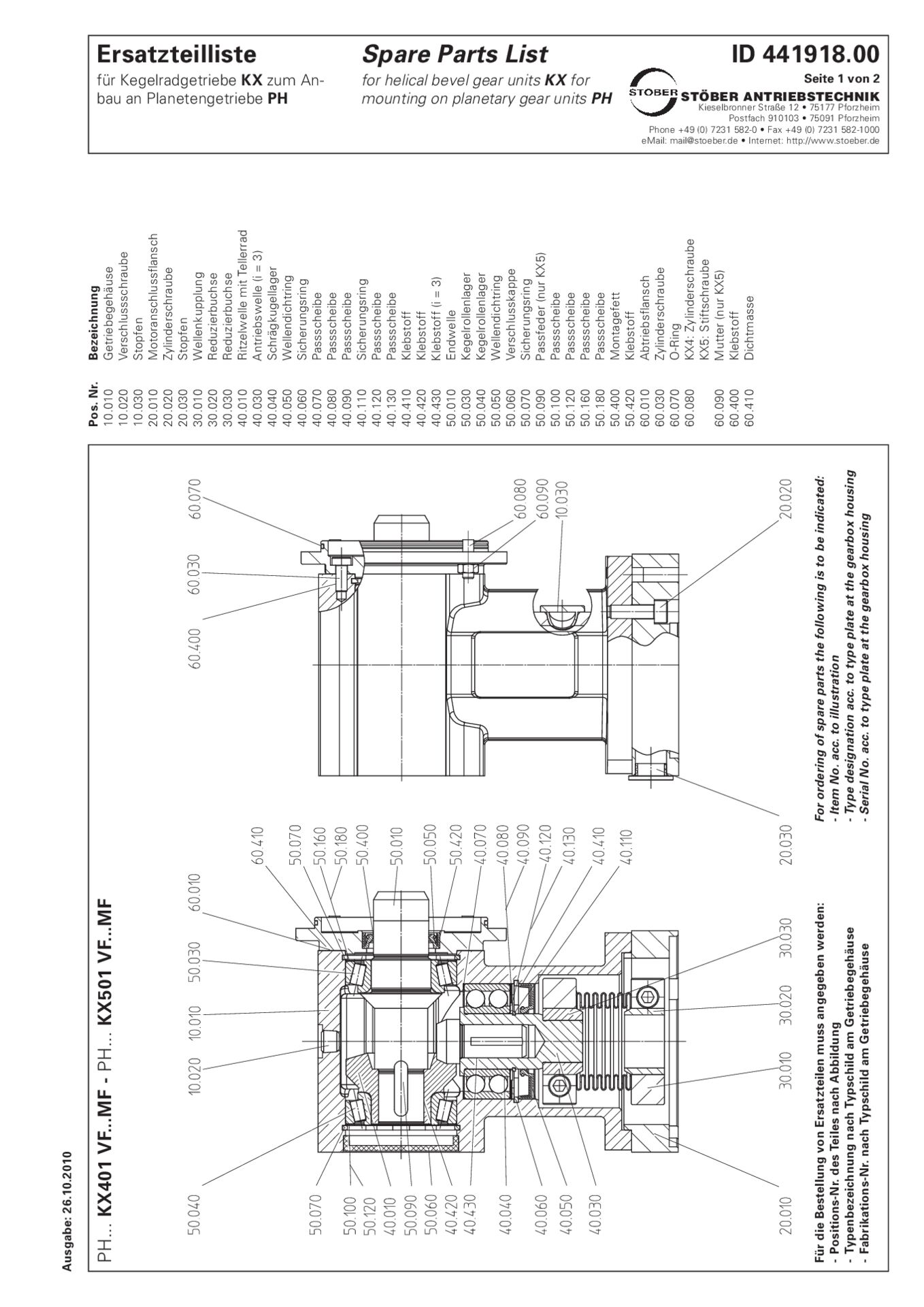

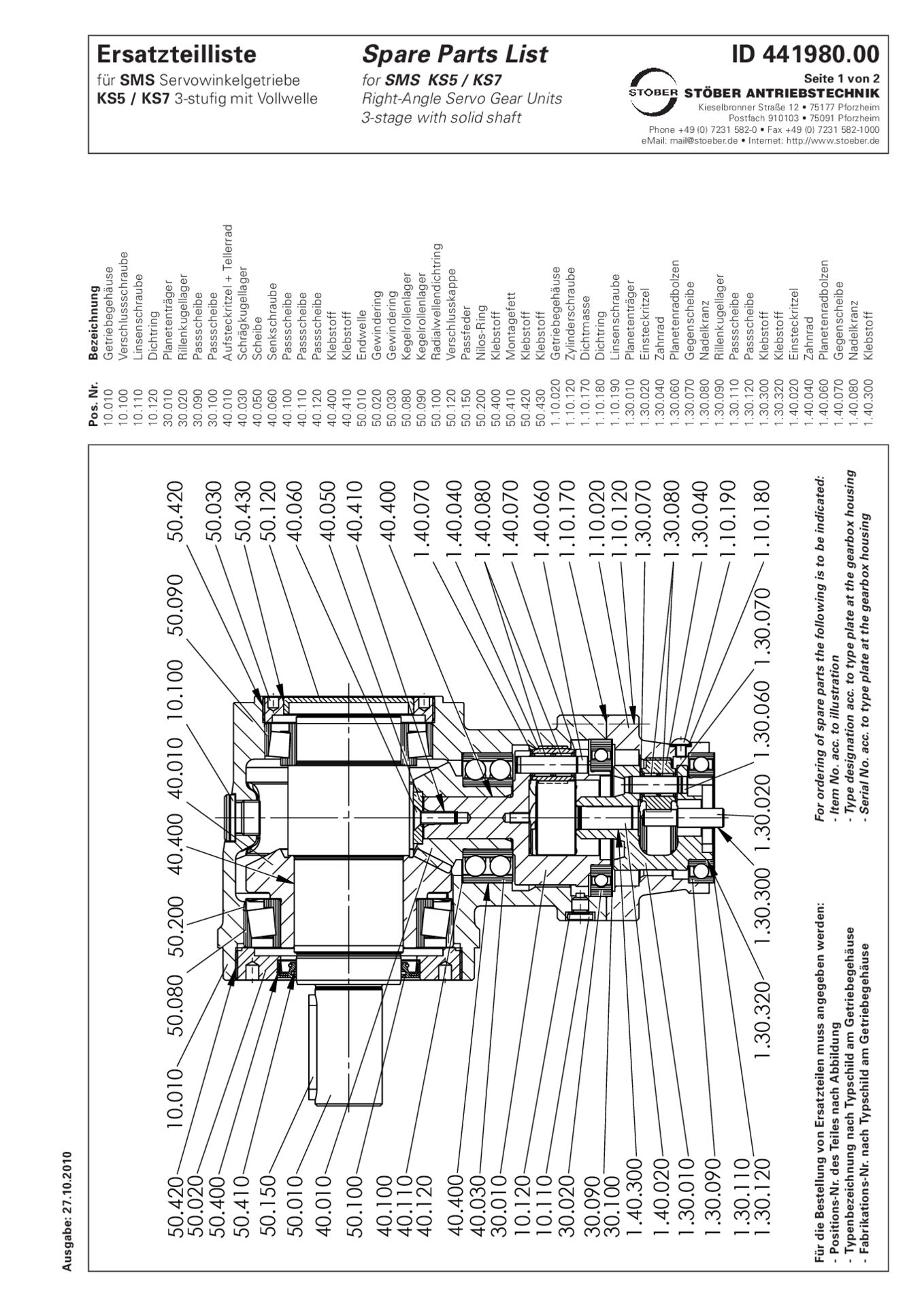

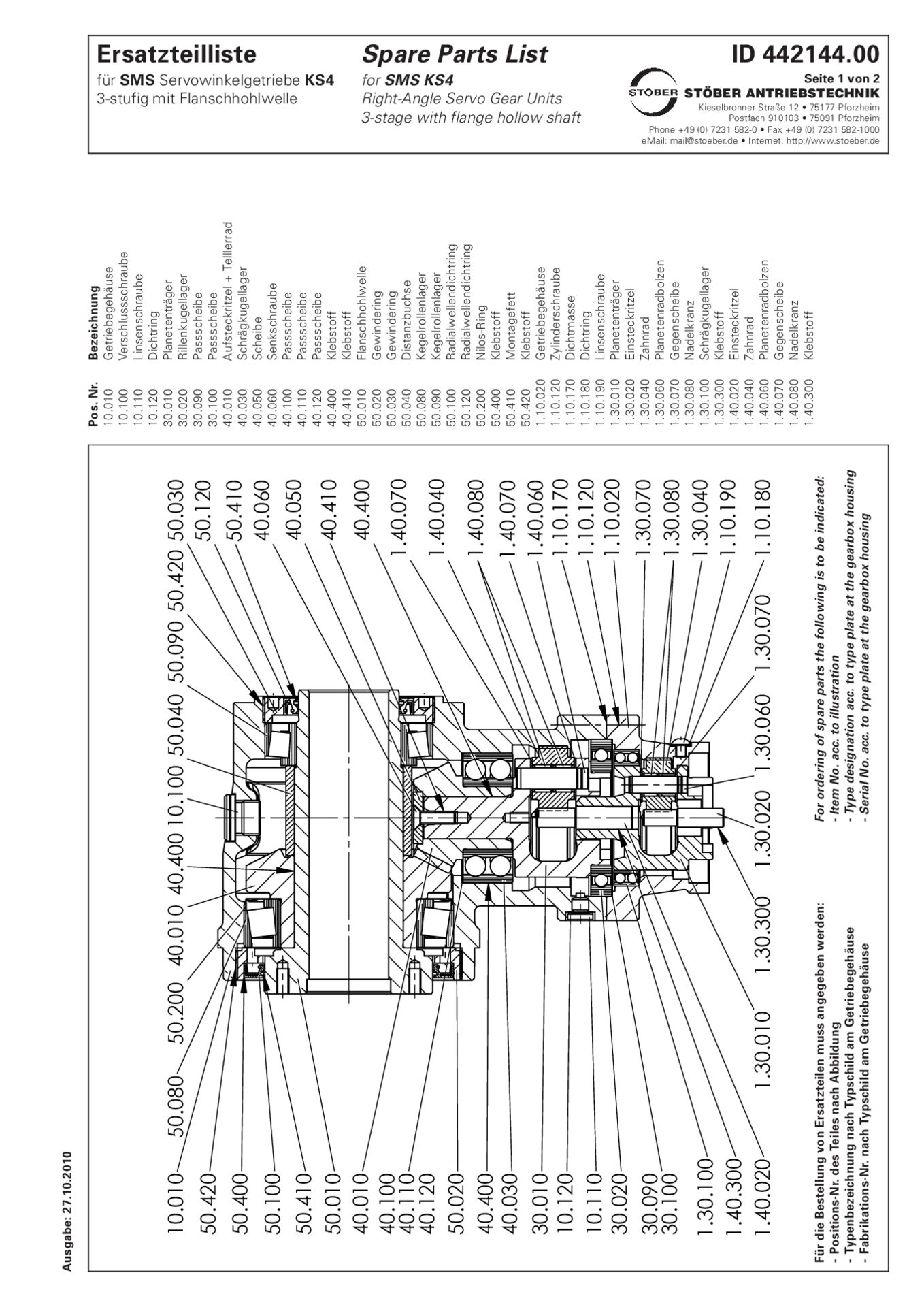

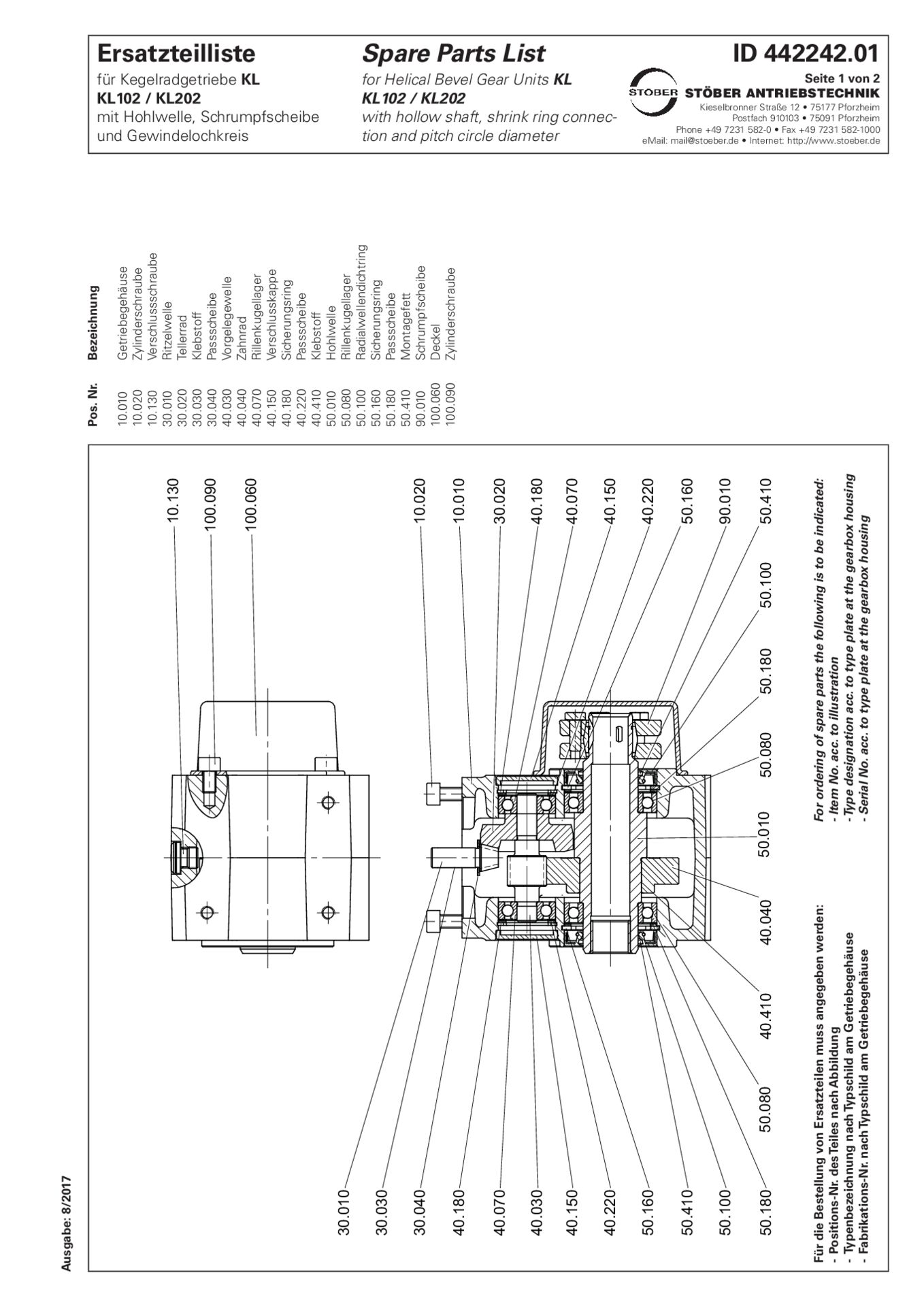

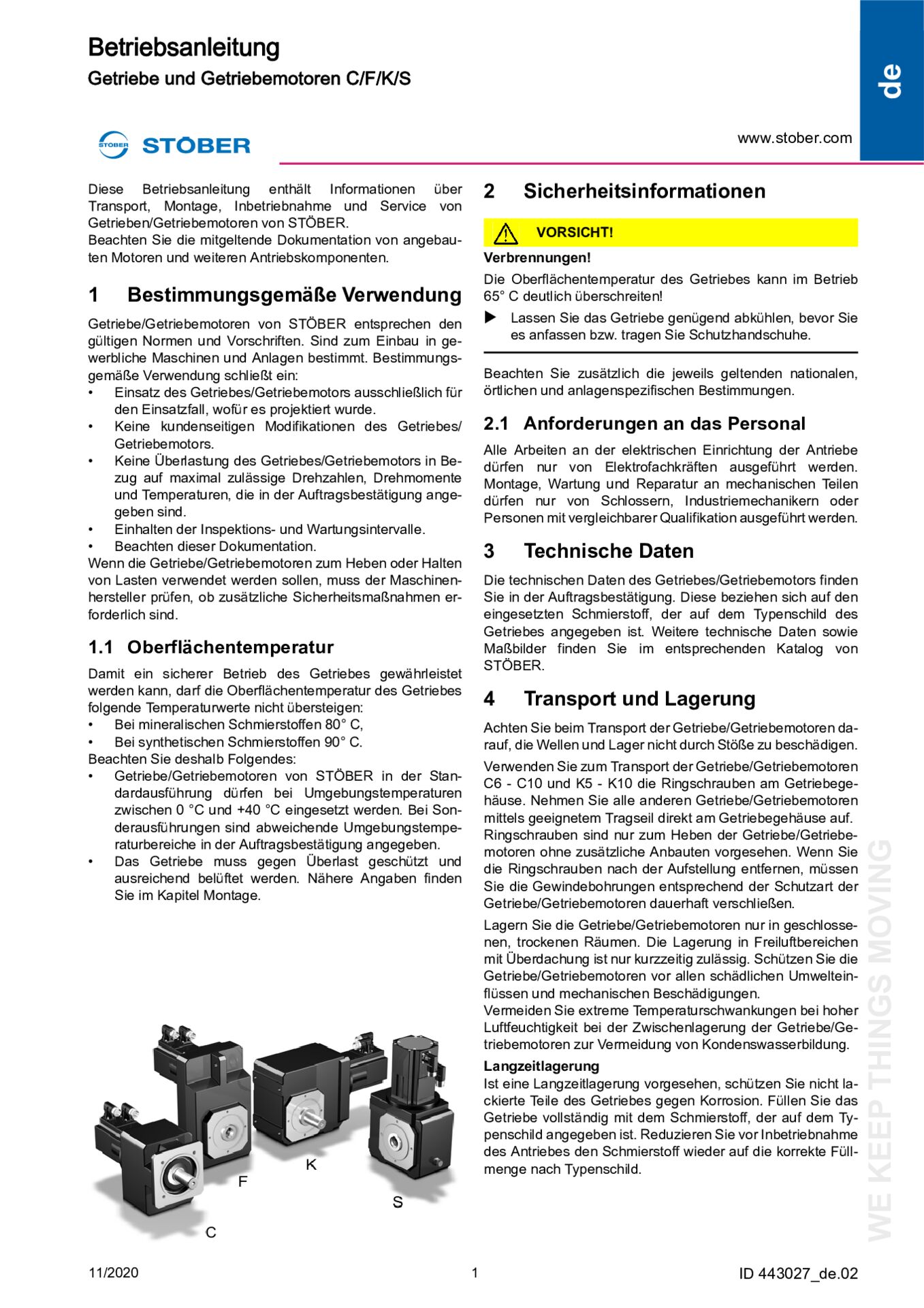

Betriebsanleitung Getriebe und Getriebemotoren C_F_K_SBetriebsanleitung Getriebe und Getriebemotoren C_F_K_S 024430272019 01DE356.42 KB
