同期サーボモータ付きラック&ピニオンドライブ
同期サーボモータ付きラック&ピニオンドライブ

フル回転からリニアへ:
同期サーボモータ付きラック&ピニオンドライブ

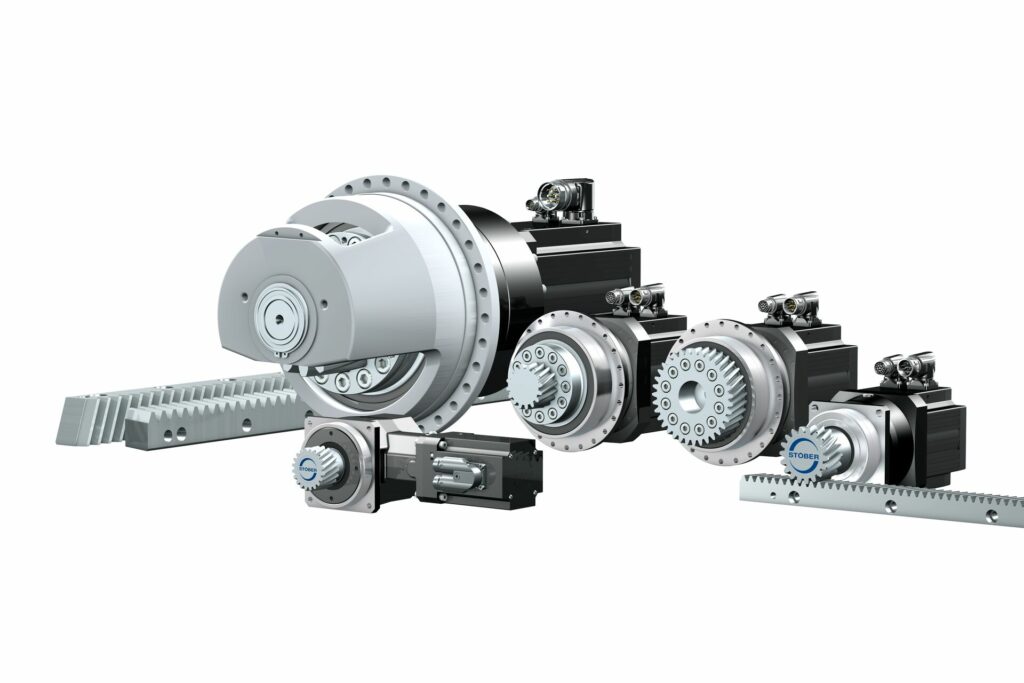

革新的なシステムコンセプトをもとに、使いやすさが際立つラック&ピニオンドライブをSTOBERが開発しました。コンパクトでプロセス信頼性も高く、工作機械やオートメーション、ロボットなどのアプリケーション要件を完璧に満たすソリューションです。

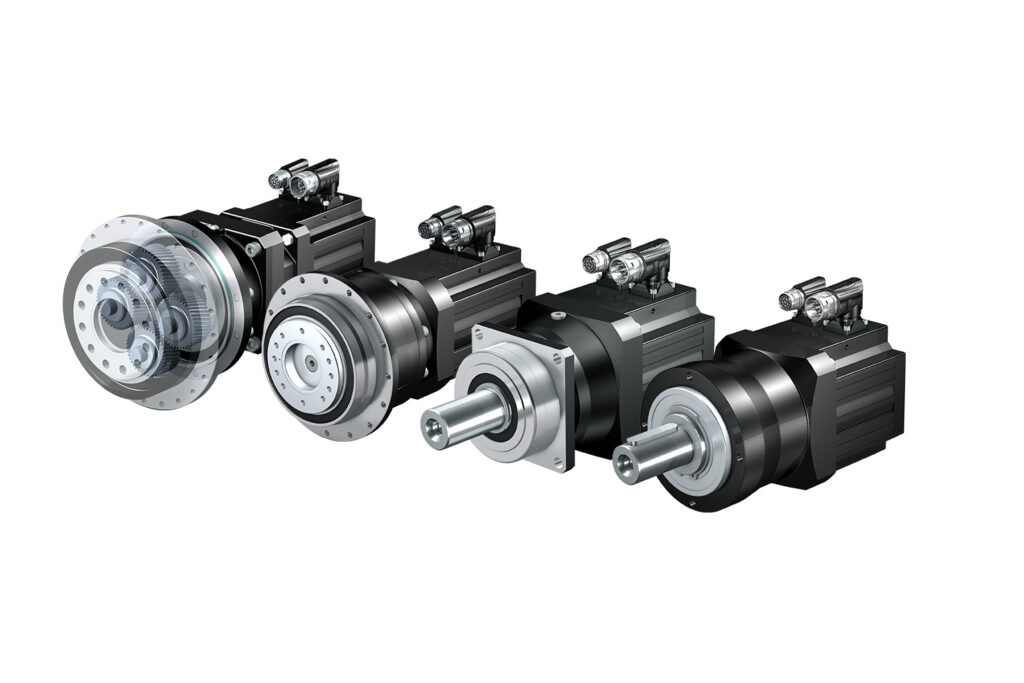

当社の遊星歯車装置、ヘリカルベベル減速機やSTOBERの同期サーボモータと組み合わせて、非常にコンパクトかつ高ダイナミックな駆動ソリューションの長所を活かしてください。

<a href=”https://www.stoeber.de/ja/%e3%82%bd%e3%83%aa%e3%83%a5%e3%83%bc%e3%82%b7%e3%83%a7%e3%83%b3/%e5%90%8c%e6%9c%9f%e3%82%b5%e3%83%bc%e3%83%9c%e3%83%a2%e3%83%bc%e3%82%bf%e4%bb%98%e3%81%8d%e3%83%a9%e3%83%83%e3%82%af%ef%bc%86%e3%83%94%e3%83%8b%e3%82%aa%e3%83%b3%e3%83%89%e3%83%a9%e3%82%a4%e3%83%96/#advgb-tabs-tab0″>メリット</a>
ラック&ピニオンドライブ 特長 EZモータ

当社のラック&ピニオンドライブは、多様性があり、すぐに取り付けが可能なシステムソリューションです。異なる負荷耐性や精度に応じて様々な仕様でお求めいただけます。

すべてのピニオン仕様は、STOBERの遊星歯車減速機と組み合わせてお求めいただけます。ZVシリーズのみならず、ヘリカルベベル減速機との組み合わせも可能です。

オプション:STOBERのEZシリーズのモータなら、どのサイズでもアダプタを一切使わず直接減速機に取り付けることが可能です。

モータアダプタが不要であるため、イナーシャがより小さいというメリットがあり、またドライブのダイナミクスをフル活用できます。

ZV…EZ:オートメーション&ロボットに適した高い柔軟性

ZVシリーズのラック&ピニオンドライブ – 最大限にフレキシブルな組み合わせが可能。

ラック&ピニオンドライブは、Pシリーズの遊星歯車減速機、経済性の優れたPEシリーズ、またはK、KS、KLシリーズのSTOBER遊星歯車減速機にも取り付けることができます。

求めるドライブソリューションを問いません。どんな場合でも、高品質なヘリカルギア付きの、完璧に調整された高性能ギヤードモータのメリットが得られます。

ZR…EZ:速い搬送速度に対応

ZRシリーズのラック&ピニオンドライブは、端面にねじ接合用の穴を設けた大きなヘリカルピニオンが特長です。このピニオンが速い搬送速度を実現します。

PHシリーズの遊星歯車減速機とEZシリーズの同期サーボモータと組み合わせて、剛性、精度、信頼性など、要求事項が厳しいあらゆる駆動ソリューションに最適な高性能ギヤードモータを手に入れることができます。

ZTR…EZ:厳しい条件が求められる駆動システムに適した高性能

高精度と高性能を同時に実現するZTRシリーズは、小さなピニオン径、安定したリニア動作といった特徴があり、小さなトルクのみ必要です。

ピニオンにはねじ接合用のフランジが溶接されているので、取り付け・取り外しが簡単です。工作機械の送り軸に使用する場合、ZTRSシリーズではサポートベアリングが干渉してしまうというケースでお勧めなのがZTRシリーズです。門形加工機、立形・横形旋盤、マシニングセンタなどでご活用いただけます。

PHまたはPHVシリーズの遊星歯車減速機、EZシリーズの同期サーボモータと組み合わせることで、剛性、精度、信頼性など、要求事項が厳しいあらゆる駆動ソリューションに最適な高性能ギヤードモータを手に入れることができます。

ZTRS…EZ:大きな力で最大限の駆動効率

STOBER開発によるねじ接合式サポートベアリングは、内側に補強フィンが加工されており、ラック&ピニオンドライブで初めて減速機トルクのフル活用を可能にするソリューションです。高い剛性と優れた駆動効率を実現します。

ZTRSは工作機械、レーザー加工機、高精度でダイナミックな動作が必要となるハンドリングシステムなどの送り軸に最適なシリーズです。

PH、PHVまたはPHQシリーズの遊星歯車減速機、EZシリーズの同期サーボモータと組み合わせることで、STOBER特有の高品質ヘリカルギアが装備され、非常に曲がりにくく、転倒しにくい、超コンパクトで高ダイナミックなドライブを手に入れることができます。

仕様

0 ラック&ピニオンドライブZVEZの仕様

ZVPEZシリーズ
駆動効率:
価格帯:
¥ ¥ ¥ ¥ ¥
  • モジュール:2~4 mm
  • 歯数:16~25
  • 加速推力:0.8~11 kN
  • 許容搬送速度:0.1~4.5 m/s
  • リニアバックラッシ:8~44 μm

仕様選定はこちらから!
ZVPEEZシリーズ
駆動効率:
価格帯:
¥ ¥ ¥ ¥ ¥
  • モジュール:2~3 mm
  • 歯数:16~25
  • 加速推力:0.48~6.1 kN
  • 許容搬送速度:0.17~4.5 m/s
  • リニアバックラッシ:40~83 μm

仕様選定はこちらから!
ZVKSEZシリーズ
駆動効率:
価格帯:
¥ ¥ ¥ ¥ ¥
  • モジュール:2~4 mm
  • 歯数:18~25
  • 加速推力:1.3~11 kN
  • 許容搬送速度:0.08~3 m/s
  • リニアバックラッシ:37~44 μm

仕様選定はこちらから!
ZVKLEZシリーズ
駆動効率:
価格帯:
¥ ¥ ¥ ¥ ¥
  • モジュール:2 mm
  • 歯数:16~20
  • 加速推力:0.64~2.7 kN
  • 許容搬送速度:0.21~1.7 m/s
  • リニアバックラッシ:99~123 μm

仕様選定はこちらから!
ZVKEZシリーズ
駆動効率:
価格帯:
¥ ¥ ¥ ¥ ¥
  • モジュール:2~4 mm
  • 歯数:18~25
  • 加速推力:0.91~15 kN
  • 許容搬送速度:0.04~3.4 m/s
  • リニアバックラッシ:12~111 μm

仕様選定はこちらから!

ラック&ピニオンドライブZREZの仕様

ZRPHEZシリーズ
駆動効率:
価格帯:
¥ ¥ ¥ ¥ ¥
  • モジュール:2~4 mm
  • 歯数:26~40
  • 加速推力:0.49~16 kN
  • 許容搬送速度:0.16~6 m/s
  • リニアバックラッシ:10~56 μm

仕様選定はこちらから!

ラック&ピニオンドライブZTREZの仕様

ZTRPHEZシリーズ
駆動効率:
価格帯:
¥ ¥ ¥ ¥ ¥
  • モジュール:2~8 mm
  • 歯数:12~32
  • 加速推力:1.9~67 kN
  • 許容搬送速度:0.1~4 m/s
  • リニアバックラッシ:4~44 μm

仕様選定はこちらから!
ZTRPHVEZシリーズ
駆動効率:
価格帯:
¥ ¥ ¥ ¥ ¥
  • モジュール:5~6 mm
  • 歯数:16~19
  • 加速推力:32~67 kN
  • 許容搬送速度:0.12~0.39 m/s
  • リニアバックラッシ:42~44 μm

仕様選定はこちらから!

ラック&ピニオンドライブZTRSEZの仕様

ZTRSPHEZシリーズ
駆動効率:
価格帯:
¥ ¥ ¥ ¥ ¥
  • モジュール:2~10 mm
  • 歯数:15~32
  • 加速推力:2.8~94 kN
  • 許容搬送速度:0.12~4 m/s
  • リニアバックラッシ:7~70 μm

仕様選定はこちらから!
ZTRSPHQEZシリーズ
駆動効率:
価格帯:
¥ ¥ ¥ ¥ ¥
  • モジュール:8~10 mm
  • 歯数:15~19
  • 加速推力:107~126 kN
  • 許容搬送速度:0.12~0.26 m/s
  • リニアバックラッシ:69~70 μm

仕様選定はこちらから!
ZTRSPHVEZシリーズ
駆動効率:
価格帯:
¥ ¥ ¥ ¥ ¥
  • モジュール:5~10 mm
  • 歯数:15~20
  • 加速推力:26~94 kN
  • 許容搬送速度:0.13~0.49 m/s
  • リニアバックラッシ:44~70 μm

仕様選定はこちらから!

特長

0 ラック&ピニオンドライブZV…EZの特長

ZVPEZシリーズ
ZVラック&ピニオンドライブ 特長 Pシリーズ減速機 特長 EZモータ…
ZVPEシリーズ
ZVラック&ピニオンドライブ 特長 PEシリーズ 特長 EZモータ…
ZVKシリーズ
ZVKLEZシリーズ
ZVラック&ピニオンドライブ 特長 KLシリーズ減速機 特長 EZモータ…
ZVKSシリーズ
ZVラック&ピニオンドライブ 特長 Kシリーズ減速機 特長 EZモータ…

0 ラック&ピニオンドライブZR…EZの特長

ZRPHシリーズ
ZRラック&ピニオンドライブ 特長 PHシリーズ減速機 特長 EZモータ…

0 ラック&ピニオンドライブZTRの特長

ZTRPHEZシリーズ
ZTRラック&ピニオンドライブ 特長 PHシリーズ減速機 特長 EZモータ…
ZTRPHVEZシリーズ

0 ラック&ピニオンドライブZTRSの特長

ZTRSPHEZシリーズ
ZTRSラック&ピニオンドライブ 特長 PHシリーズ減速機 特長 EZモータ…
ZTRSPHQEZシリーズ
ZTRSラック&ピニオンドライブ 特長 PHQシリーズ減速機 特長 EZモータ…
ZTRSPHVEZシリーズ
ZTRSラック&ピニオンドライブ 特長 PHVシリーズ減速機 特長 EZモータ…

使用例
門形フライス盤
業界別使用例

世界の様々な業界と市場でお客様のビジョンを形に変えます。

駆動システムやオートメーション設備で一人ひとりのお客様が抱える課題に総合的に取り組み、ご希望の条件にぴったりマッチしたソリューションの実現をお手伝いします。

詳細はこちら
横形加工機
業界別使用例

世界の様々な業界と市場でお客様のビジョンを形に変えます。

駆動システムやオートメーション設備で一人ひとりのお客様が抱える課題に総合的に取り組み、ご希望の条件にぴったりマッチしたソリューションの実現をお手伝いします。

詳細はこちら
ピック&プレース
業界別使用例

世界の様々な業界と市場でお客様のビジョンを形に変えます。

駆動システムやオートメーション設備で一人ひとりのお客様が抱える課題に総合的に取り組み、ご希望の条件にぴったりマッチしたソリューションの実現をお手伝いします。

詳細はこちら
レーザー切断機
業界別使用例

世界の様々な業界と市場でお客様のビジョンを形に変えます。

駆動システムやオートメーション設備で一人ひとりのお客様が抱える課題に総合的に取り組み、ご希望の条件にぴったりマッチしたソリューションの実現をお手伝いします。

詳細はこちら
パイプ曲げ加工機
業界別使用例

世界の様々な業界と市場でお客様のビジョンを形に変えます。

駆動システムやオートメーション設備で一人ひとりのお客様が抱える課題に総合的に取り組み、ご希望の条件にぴったりマッチしたソリューションの実現をお手伝いします。

詳細はこちら
板金曲げ加工機
業界別使用例

世界の様々な業界と市場でお客様のビジョンを形に変えます。

駆動システムやオートメーション設備で一人ひとりのお客様が抱える課題に総合的に取り組み、ご希望の条件にぴったりマッチしたソリューションの実現をお手伝いします。

詳細はこちら
第7軸
業界別使用例

世界の様々な業界と市場でお客様のビジョンを形に変えます。

駆動システムやオートメーション設備で一人ひとりのお客様が抱える課題に総合的に取り組み、ご希望の条件にぴったりマッチしたソリューションの実現をお手伝いします。

詳細はこちら
割り出しテーブル(立形)
業界別使用例

世界の様々な業界と市場でお客様のビジョンを形に変えます。

駆動システムやオートメーション設備で一人ひとりのお客様が抱える課題に総合的に取り組み、ご希望の条件にぴったりマッチしたソリューションの実現をお手伝いします。

詳細はこちら
割り出しテーブル(横形)
業界別使用例

世界の様々な業界と市場でお客様のビジョンを形に変えます。

駆動システムやオートメーション設備で一人ひとりのお客様が抱える課題に総合的に取り組み、ご希望の条件にぴったりマッチしたソリューションの実現をお手伝いします。

詳細はこちら
ダウンロード
役職名バージョン身元日にちバージョンファイルサイズ/ファイルタイプ
Katalog STÖBER kompaktKatalog STÖBER kompakt 034426552021 06DE8.34 MB
Katalog ZahnstangentriebeKatalog Zahnstangentriebe 034431372021 12DE9.18 MB
Katalog Zahnstangentriebe mit Synchron-ServomotorenKatalog Zahnstangentriebe mit Synchron-Servomotoren 014432862021 12DE13.22 MB
役職名バージョン身元日にちバージョンファイルサイズ/ファイルタイプ
Instructions de service Reducteurs et motoreducteurs C_F_K_SInstructions de service Reducteurs et motoreducteurs C_F_K_S 024430272019 01DE356.42 KB
Istruzioni per l uso Riduttori e motoriduttori C_F_K_SIstruzioni per l uso Riduttori e motoriduttori C_F_K_S 024430272019 01EN280.89 KB
Instructions de service Reducteurs et motoreducteurs C_F_K_SInstructions de service Reducteurs et motoreducteurs C_F_K_S 024430272019 01ES285.96 KB
Operating instructions Gear units and geared motors C_F_K_SOperating instructions Gear units and geared motors C_F_K_S 024430272019 01FR284.57 KB
Montageanleitung Einstellplatte für ZahnstangentriebeMontageanleitung Einstellplatte für Zahnstangentriebe 01442517DE978.37 KB
Istruzioni del montaggio Piastra di regolazione di azionamenti a cremaglieraIstruzioni del montaggio Piastra di regolazione di azionamenti a cremagliera 014425682015 07EN981.89 KB
Montageanleitung Einstellplatte für ZahnstangentriebeMontageanleitung Einstellplatte für Zahnstangentriebe 014425692015 07FR977.07 KB
Montageanleitung Einstellplatte für ZahnstangentriebeMontageanleitung Einstellplatte für Zahnstangentriebe 014425702015 07ES975.82 KB
Instructions de service Reducteurs et motoreducteurs planetaires P_PE_PH_PHQ_PHV G3Instructions de service Reducteurs et motoreducteurs planetaires P_PE_PH_PHQ_PHV G3 004431492019 10DE998.30 KB
Operating instructions P_PE_PH_PHQ_PHV planetary gear units and geared motors G3Operating instructions P_PE_PH_PHQ_PHV planetary gear units and geared motors G3 004431492019 10EN986.99 KB
Operating instructions P_PE_PH_PHQ_PHV planetary gear units and geared motors G3Operating instructions P_PE_PH_PHQ_PHV planetary gear units and geared motors G3 004431492019 10ES1007.32 KB
Betriebsanleitung Planetengetriebe und Planetengetriebemotoren P_PE_PH_PHQ_PHV G3Betriebsanleitung Planetengetriebe und Planetengetriebemotoren P_PE_PH_PHQ_PHV G3 004431492019 10FR1007.17 KB
Instructions de service Servoreducteur a couple conique et motoreducteurs a couple conique PK_PKX_PHK_PHKX_PHQK_KL_KS G3Instructions de service Servoreducteur a couple conique et motoreducteurs a couple conique PK_PKX_PHK_PHKX_PHQK_KL_KS G3 004431502019 10DE1.70 MB
Betriebsanleitung Servo-Winkelgetriebe und Servo-Winkelgetriebemotoren PK_PKX_PHK_PHKX_PHQK_KL_KS G3Betriebsanleitung Servo-Winkelgetriebe und Servo-Winkelgetriebemotoren PK_PKX_PHK_PHKX_PHQK_KL_KS G3 004431502019 10ES1.70 MB
Istruzioni per l uso Riduttori e motoriduttori planetari PK_PKX_PHK_PHKX_PHQK_KL_KS G3Istruzioni per l uso Riduttori e motoriduttori planetari PK_PKX_PHK_PHKX_PHQK_KL_KS G3 004431502019 10FR1.70 MB
Safety instructions for explosion-proof gear unitsSafety instructions for explosion-proof gear units 024431082018 07DE65.48 KB
Sicherheitshinweise für GetriebeSicherheitshinweise für Getriebe 004431082018 07EN63.74 KB
Safety instructions for explosion-proof gear unitsSafety instructions for explosion-proof gear units 004431082018 07ES63.98 KB
Istruzioni di sicurezza per riduttori antideflagrantiIstruzioni di sicurezza per riduttori antideflagranti 004431082018 07FR64.82 KB
Kit de depart pour la lubrification decentraliseeKit de depart pour la lubrification decentralisee 024427622016 04DE387.34 KB
Kit de depart pour la lubrification decentraliseeKit de depart pour la lubrification decentralisee 024427622016 04EN386.35 KB
Instructions de service Reducteurs et motoreducteurs PE22 - PE52Instructions de service Reducteurs et motoreducteurs PE22 - PE52 00443252DE719.30 KB
Betriebsanleitung Getriebe und Getriebemotoren PE22 - PE52Betriebsanleitung Getriebe und Getriebemotoren PE22 - PE52 00443252EN708.77 KB
Instructions de service Reducteurs et motoreducteurs PE22 - PE52Instructions de service Reducteurs et motoreducteurs PE22 - PE52 00443252ES718.17 KB
Operating manual Gear units and Geared Motors PE22 - PE52Operating manual Gear units and Geared Motors PE22 - PE52 00443252FR720.51 KB
役職名バージョン身元日にちバージョンファイルサイズ/ファイルタイプ
Es wurden keine Ergebnisse gefunden
役職名バージョン身元日にちバージョンファイルサイズ/ファイルタイプ
SchmierstofffüllmengenSchmierstofffüllmengen 164418712021 08DE1.34 MB
役職名バージョン身元日にちバージョンファイルサイズ/ファイルタイプ
Es wurden keine Ergebnisse gefunden
