Riduttori pendolari industriali
Riduttori pendolari salvaspazio con elevata distanza tra gli assi ed alto rendimento.

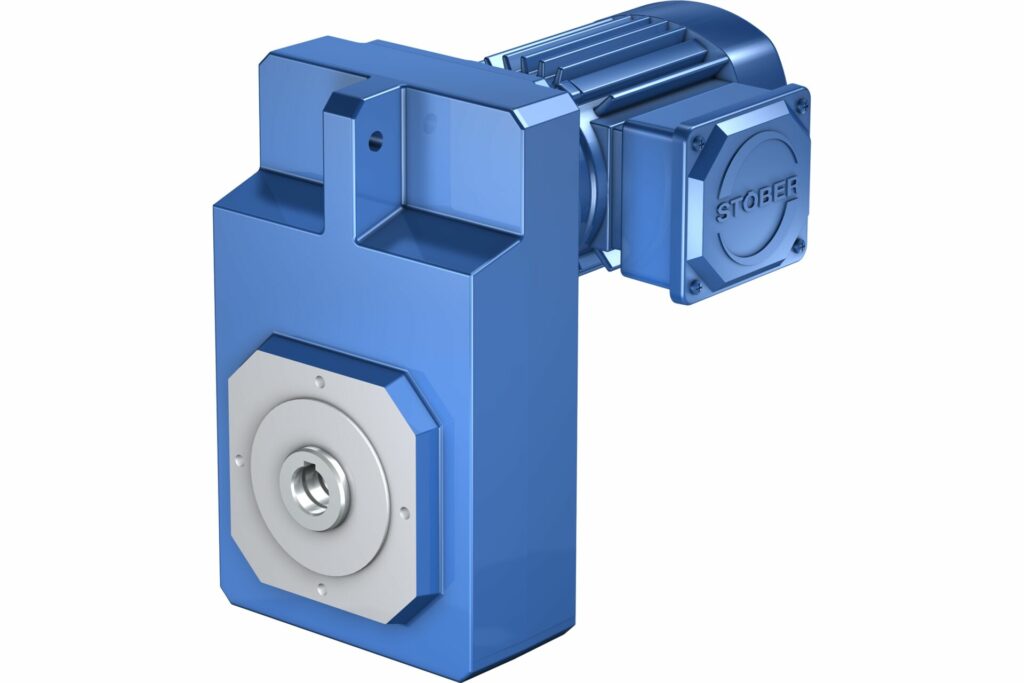

Un continuo successo: il riduttore pendolare industriale.

I riduttori pendolari della serie F con il loro design estremamente salvaspazio hanno molto da offrire. Grande distanza tra gli assi. Alto rendimento.

E con l’adattatore STOBER corto, sono ideali per il montaggio su tutti i motori asincroni!

VANTAGGI
Compatti, poco ingombranti e assolutamente potenti

Grazie alla scatola estremamente piatta di questa serie e alla grande distanza tra gli assi, i riduttori pendolari possono essere integrati in modo eccellente in applicazioni difficili caratterizzate da spazi estremamente ridotti.

In virtù della loro struttura, i riduttori pendolari appartengono alla famiglia dei riduttori coassiali. Anche in questo caso i vantaggi sono dati dall’alto rendimento.

La dentatura elicoidale di alta qualità garantisce un funzionamento estremamente silenzioso. Un vantaggio per l’uso in funzionamento continuo! Grazie alla robusta struttura della scatola, i riduttori pendolari sono anche assolutamente affidabili e a prova di guasto.

Questi riduttori possono essere montati rapidamente e facilmente su motori standard o in acciaio inossidabile secondo gli standard IEC o NEMA-C tramite un adattatore motore corto.

DATI TECNICI
SERIE F
Densità di potenza:
Classe di prezzo:
  • Rapporto del riduttore totale: 4,3 – 552
  • Coppia nominale: 44 – 1100 Nm
  • Gioco torsionale: 5 – 11 arcmin
  • Rendimento: 96 – 97%

Trovate la variante perfetta!
CARATTERISTICHE
SERIE F
  • Albero:
    • Albero pieno con o senza chiavetta
    • Albero cavo con sede per chiavetta o anello calettatore
  • Scatola:
    • Foratura filettata con fissaggio laterale opzionale
    • Flangia rotonda o quadrata
  • Gioco torsionale: standard o classe II
  • Posizione di montaggio: a piacere
  • Lubrificanti e manutenzione:
    • Lubrificante minerale CLP ISO VG 220 o lubrificante sintetico CLP HC ISO VG 220
    • Lubrificazione a vita e senza necessità di manutenzione
  • Motori consigliati: montaggio possibile su tutti i motori standard o in acciaio inossidabile secondo gli standard IEC o NEMA-C

APPLICAZIONI
Sistemi di trasporto
Settori e applicazioni

Mettiamo in moto le vostre visioni, in diversi settori e mercati in tutto il mondo.

Analizziamo il vostro compito specifico nel suo insieme e vi supportiamo con soluzioni individuali per le trasmissioni e l’automazione.

Per saperne di più
Azionamento pompe
Settori e applicazioni

Mettiamo in moto le vostre visioni, in diversi settori e mercati in tutto il mondo.

Analizziamo il vostro compito specifico nel suo insieme e vi supportiamo con soluzioni individuali per le trasmissioni e l’automazione.

Per saperne di più
Ventole
Settori e applicazioni

Mettiamo in moto le vostre visioni, in diversi settori e mercati in tutto il mondo.

Analizziamo il vostro compito specifico nel suo insieme e vi supportiamo con soluzioni individuali per le trasmissioni e l’automazione.

Per saperne di più
DOWNLOAD
TitoloVersioneIDDataLinguaDimensione/tipo
Catalogo STOBER compattoCatalogo STOBER compatto 034426552021 06IT8.34 MB
TitoloVersioneIDDataLinguaDimensione/tipo
Istruzioni per l uso Riduttori e motoriduttori C_F_K_SIstruzioni per l uso Riduttori e motoriduttori C_F_K_S 024430272019 01DE356.42 KB
Istruzioni per l uso Riduttori e motoriduttori C_F_K_SIstruzioni per l uso Riduttori e motoriduttori C_F_K_S 024430272019 01EN280.89 KB
Istruzioni per l uso Riduttori e motoriduttori C_F_K_SIstruzioni per l uso Riduttori e motoriduttori C_F_K_S 024430272019 01ES285.96 KB
Istruzioni per l uso Riduttori e motoriduttori C_F_K_SIstruzioni per l uso Riduttori e motoriduttori C_F_K_S 024430272019 01FR284.57 KB
Istruzioni del montaggio Adattatore motore MGS con accoppiamento a denti ricurviIstruzioni del montaggio Adattatore motore MGS con accoppiamento a denti ricurvi 044407032009 05DE74.60 KB
Istruzioni del montaggio Adattatore motore NEMA con accoppiamento a denti ricurviIstruzioni del montaggio Adattatore motore NEMA con accoppiamento a denti ricurvi 044415822009 05EN74.54 KB
Istruzioni di sicurezza per riduttori antideflagrantiIstruzioni di sicurezza per riduttori antideflagranti 024431082018 07DE65.48 KB
Istruzioni di sicurezza per riduttori antideflagrantiIstruzioni di sicurezza per riduttori antideflagranti 004431082018 07EN63.74 KB
Istruzioni di sicurezza per riduttori antideflagrantiIstruzioni di sicurezza per riduttori antideflagranti 004431082018 07ES63.98 KB
Istruzioni di sicurezza per riduttori antideflagrantiIstruzioni di sicurezza per riduttori antideflagranti 004431082018 07FR64.82 KB
Istruzioni del montaggio Alberos cavos con disco di serraggio para riduttori F   K   KL   KS   SIstruzioni del montaggio Alberos cavos con disco di serraggio para riduttori F K KL KS S 104407112019 05EN107.08 KB
Istruzioni del montaggio Adattatore motore con innesto rapido ad alta precisione senza giocoIstruzioni del montaggio Adattatore motore con innesto rapido ad alta precisione senza gioco 084412472011 02DE85.98 KB
Istruzioni del montaggio Raccordo di lubrificazione per riduttori C   K   SIstruzioni del montaggio Raccordo di lubrificazione per riduttori C K S 114416312017 11EN95.84 KB
