製品種:リーンモータ

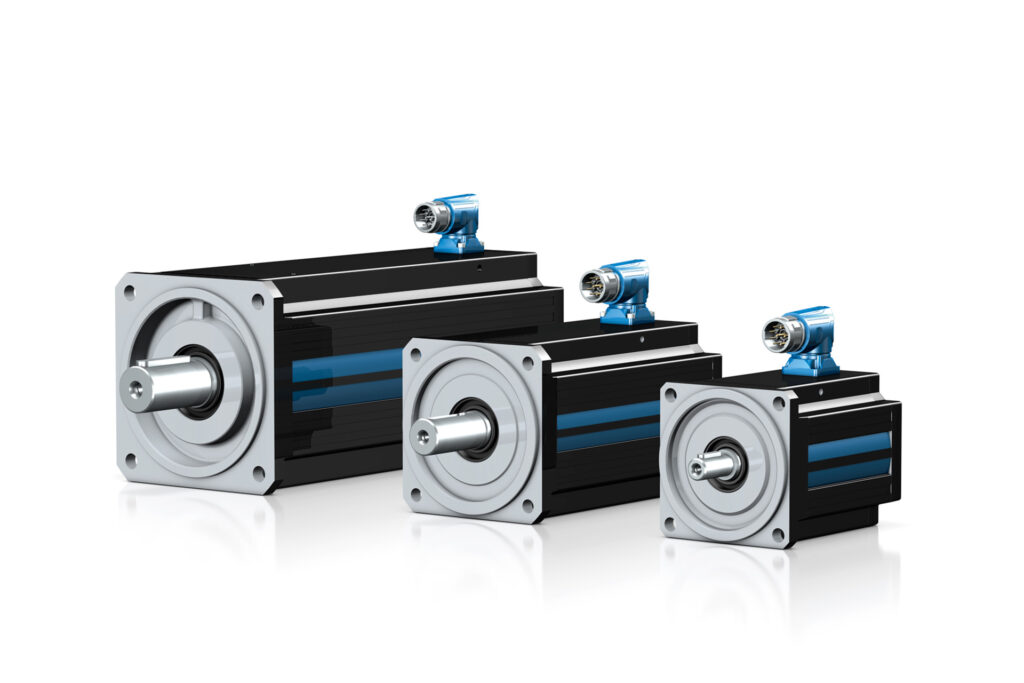

省エネと小型化は矛盾しません エンコーダレスのリーンモータ

欧州エコデザイン指令の厳しい条件を満たすため、駆動システム業界は電動機の効率アップに日夜励んでいます。その結果、発生したのが重量と寸法が大きくなってしまうという問題です。

そこでSTOBERが市場に出した答え。それがエンコーダレスのリーンモータです。出力が同クラスの非同期モータより小型・軽量ながら、クラスIE5認証でより優れたエネルギー効率を発揮します。同時にサーボモータより丈夫で低価格なのも嬉しい特長です。

メリット
新クラスのモータ

例えば非同期モータで効率アップを図るには、銅などの高価な材料を多量に使用する必要があり、結果、モータの寸法と重量も大幅にアップしてしまいます。

一方、非同期モータに求められる性能は年々厳しくなり、高価ながら効率においてずっと上をいくサーボモータとの価格差が縮まりつつあります。

この点に着目し、開発されたのがリーンモータです。エンコーダを一切使用せず、ファンもない仕様により、最大96%の効率を達成しました。効率クラスIE5の快挙です。

同時に、非同期モータより小型・軽量で、標準サーボモータより丈夫で低価格なのも嬉しい特長です。

よりコンパクトで省エネ・長寿命のシステム構築を実現します。

完全なエンコーダレス

ドライブコントローラSC6およびSI6を使って位置および回転速度を特定します。

モータ自体にエンコーダがなくても回転速度の誤差は1%未満、位置決め精度は±1°です。

エンコーダを使わないので製造現場の厳しい環境でも安心して使用でき、オートメーションで必要なダイナミックな動作を実現します。

ケーブルは1本のみ

エンコーダを使わないリーンモータの大きなメリットは、市販の電源ケーブル1本で無段階調整が可能なことです。シールドを追加する必要もありません。

設置作業や配線作業を軽減し、ケーブルベヤや制御盤開口部のサイズも押さえられ、コスト削減につながります。

丈夫で低価格な選択肢

リーンモータはエンコーダを使わないため、必要な配線は市販の電源ケーブル1本のみ。導体のシールドも必要もありません。そのため、同クラスのサーボモータに比べて最大30%ものコスト削減となります。

エンコーダがないことで振動に強いのもリーンモータの特長です。

配線作業の手間が省け、システムの立ち上げも大幅に簡素化されます。

仕様
LMシリーズ
駆動効率
価格帯
  • 定格トルク(モータ):2.25~25.7 Nm
  • 停止トルク(減速機出力):2.43~29.8 Nm

ご希望の仕様を選定
特長
LMシリーズ
  • エネルギー効率クラス:IE5(最高クラス)IEC/TS 60034-30-2に準拠
  • シャフト:ソリッドシャフト、キーあり
  • ブレーキ:モータB側に丈夫なスプリング式保持ブレーキ(オプション)
  • 電源インタフェース:
    • 回転式コネクタ、クイックロック付き
    • 電源ケーブルを介して位置を特定するエンコーダレスモータ
    • STOBERドライブコントローラSC6およびSI6を使って位置および回転速度を正しく特定
    • 回転速度の誤差1%未満、位置決め精度は±1°
  • 冷却:自然冷却
  • コイル保護:PTCサーミスタでコイルを熱から確実に保護
  • 塗装:RAL 9005 ディープブラック
  • 認証・検査マーク: CEおよびcURus
