Prodotto Motori Lean

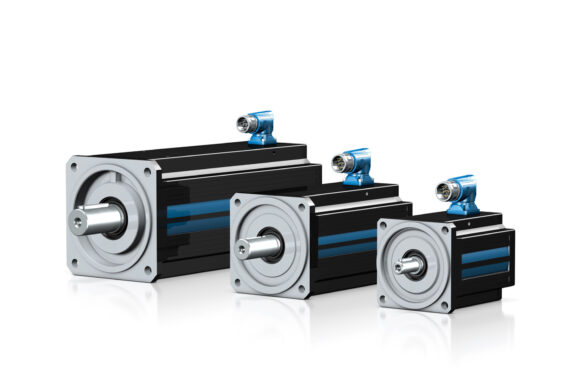

L’efficienza energetica pesa?! Da noi no! Il motore Lean senza encoder.

Al fine di soddisfare i severi requisiti della direttiva europea sull’ecodesign, il mondo della trasmissione è costantemente impegnato ad aumentare il rendimento dei motori elettrici, aumentando di conseguenza anche il peso e le dimensioni.

Con il motore Lean senza encoder, STOBER ha lanciato una soluzione compatta che a parità di potenza risulta più leggera, più piccola e, con la classificazione IE5, più efficiente sul piano energetico rispetto a un motore asincrono. E contemporaneamente più economica e più robusta di un servomotore standard.

VANTAGGI
La nuova classe di motori

Ad esempio, con i motori asincroni, rendimenti più elevati possono essere raggiunti solo ricorrendo a più materiale o a materiale di qualità superiore, come il rame. Di conseguenza i motori diventano decisamente più grandi e più pesanti!

Pertanto, con l’aumento dei requisiti per i motori asincroni, diminuisce la differenza di costo rispetto ai servotrasmissioni più costosi, ma notevolmente più efficienti.

Ed è proprio qui che entriamo in gioco noi: il servomotore coerentemente senza encoder e senza ventola raggiunge rendimenti fino al 96%. E quindi la classe di efficienza energetica IE5!

Allo stesso tempo, è più leggero e più piccolo di un motore asincrono e più economico e robusto di un servomotore standard.

Ha un design più compatto, trae vantaggio da un minore consumo di energia e una lunga durata.

Completamente senza encoder

La determinazione della posizione e del numero di giri si svolge in combinazione con gli azionamenti SC6 e SI6 di STOBER.

Nonostante l’assenza dell’encoder nel motore, la differenza del numero di giri è inferiore all’1%, con una precisione di posizionamento di ±1°.

Non essendo dotata di encoder, questa classe di motori è particolarmente adatta a compiti di automazione dinamici in ambienti di produzione difficili.

Con un solo cavo

Il grande vantaggio del motore Lean, in assenza dell’encoder, è la regolazione continua con un solo cavo di potenza standard senza schermatura aggiuntiva.

In altre parole: meno lavoro di installazione e di cablaggio, catene portacavi più piccole, passaggi per quadri elettrici più piccoli, costi ridotti.

L’alternativa robusta ed economica

In assenza dell’encoder, il motore Lean richiede un unico cavo di potenza senza ulteriori fili schermati. Due fattori che lo rendono fino al 30% più economico di un servomotore equivalente.

In assenza dell’encoder, il motore Lean di STOBER può resistere a oscillazioni e vibrazioni elevate.

E anche la messa in funzione è molto più semplice grazie alle minime operazioni di cablaggio.

DATI TECNICI
SERIE LM
Densità di potenza
Classe di prezzo
  • Coppia nominale – motore: 2,25 – 25,7 Nm
  • Coppia di stallo – uscita del riduttore: 2,43 – 29,8 Nm

Trovate la variante perfetta!
CARATTERISTICHE
SERIE LM
  • Classe di efficienza energetica: IE5 (classe più alta) secondo IEC/TS 60034-30-2
  • Albero: albero pieno con chiavetta
  • Freno: robusto freno di arresto a molla opzionale sul lato B del motore
  • Interfaccia di potenza:
    • Connettori girevoli con chiusura rapida
    • Motore senza encoder, la posizione viene determinata tramite l’attacco di potenza
    • Determinazione corretta della posizione e del numero di giri in combinazione con gli azionamenti SC6 e SI6 di STOBER
    • La differenza del numero di giri è inferiore all’1%, la precisione di posizionamento è di ± 1°
  • Raffreddamento: raffreddamento a convezione
  • Protezione degli avvolgimenti: i termistori PTC garantiscono la protezione termica degli avvolgimenti
  • Verniciatura: RAL 9005 Nero intenso
  • Marchi di identificazione e controllo: CE e cURus

APPLICAZIONI
Automazione
Settori e applicazioni

Mettiamo in moto le vostre visioni, in diversi settori e mercati in tutto il mondo.

Analizziamo il vostro compito specifico nel suo insieme e vi supportiamo con soluzioni individuali per le trasmissioni e l’automazione.

Per saperne di più
Avvolgitori
Settori e applicazioni

Mettiamo in moto le vostre visioni, in diversi settori e mercati in tutto il mondo.

Analizziamo il vostro compito specifico nel suo insieme e vi supportiamo con soluzioni individuali per le trasmissioni e l’automazione.

Per saperne di più
DOWNLOAD
TitoloVersioneIDDataLinguaDimensione/tipo
Catalogo STOBER compattoCatalogo STOBER compatto 024426552020 08IT7.53 MB
Prospetto LeanMotorProspetto LeanMotor 00K4430862019 06IT718.91 KB
Catalogo STOBER compattoCatalogo STOBER compatto 034426552021 06IT8.34 MB
TitoloVersioneIDDataLinguaDimensione/tipo
Istruzioni di sicurezza per servomotori sincroni   servomotoriduttori sincroniIstruzioni di sicurezza per servomotori sincroni servomotoriduttori sincroni 004431042018 07DE69.41 KB
Istruzioni di sicurezza per servomotori sincroni   servomotoriduttori sincroniIstruzioni di sicurezza per servomotori sincroni servomotoriduttori sincroni 004431042018 07EN67.26 KB
Istruzioni di sicurezza per servomotori sincroni   servomotoriduttori sincroniIstruzioni di sicurezza per servomotori sincroni servomotoriduttori sincroni 004431042018 07ES67.48 KB
Istruzioni di sicurezza per servomotori sincroni   servomotoriduttori sincroniIstruzioni di sicurezza per servomotori sincroni servomotoriduttori sincroni 004431042018 07FR68.72 KB
TitoloVersioneIDDataLinguaDimensione/tipo
Schema di allacciamento LM_AR a SC6Schema di allacciamento LM_AR a SC6 004427832017 11DE30.76 KB
Schema di allacciamento LM_AR a SC6Schema di allacciamento LM_AR a SC6 004427832017 11EN30.40 KB
Schema di allacciamento LM_AT a SI6Schema di allacciamento LM_AT a SI6 004430172017 11DE36.54 KB
Schema di allacciamento LM_AT a SI6Schema di allacciamento LM_AT a SI6 004430172017 11EN36.14 KB
TitoloVersioneIDDataLinguaDimensione/tipo
Es wurden keine Ergebnisse gefunden
TitoloVersioneIDDataLinguaDimensione/tipo
Dichiarazione di conformita LMDichiarazione di conformita LM 024430822018 02EN809.31 KB
Dichiarazione di conformita LMDichiarazione di conformita LM 024430822018 02EN31.27 KB
