製品種:ドライブコントローラ
幅広い機能を備えた高性能ドライブコントローラ。

厳格なまでの実践主義

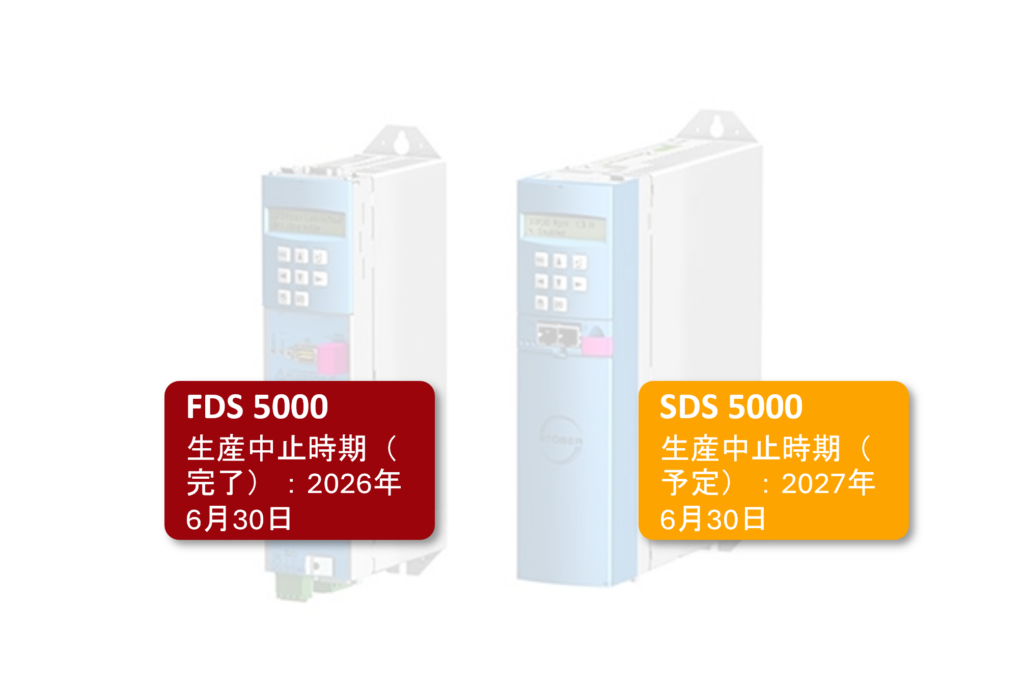

ドライブコントローラとサーボドライブコントローラ

STOBERのロングセラー製品。

POSIDYN® SDS 5000は幅広い機能を備えた、高性能を極めるサーボドライブコントローラです。卓越したコストパフォーマンスを誇ります。

一方、POSIDRIVE® FDS 5000は、送り制御や位置決めといった駆動用途で高いポテンシャルを備えるドライブコントローラです。

メリット
性能を極めたパワーエレクトロニクス、STOBERの第5世代ドライブコントローラ

第5世代のドライブコントローラにはSTOBER定評の技術が光ります。

POSIDYN® SDS 5000は、サーボシステムに求められる高度な機能向けに開発された高性能ドライブコントローラです。

一方、POSIDRIVE® FDS 5000は非同期サーボ軸の制御に特化し、送りや位置決めといったドライブに潜む大きな機能ポテンシャルを引き出します。

STOBERのドライブコントローラは全モデルで、EN 61800-9-2が定めるエネルギー効率クラスIE2を達成。省エネの観点からも自信をもってお届けできる製品です。

性能を極めたパワーエレクトロニクス、STOBERの第5世代ドライブコントローラ

サーボドライブコントローラ POSIDYN® SDS 5000は、第5世代の中でも特に優れた性能を誇ります。

フルデジタル制御のサーボ軸に適したダイナミクスを備え、現地サービス対応で必要となる代表的なプロセスは、技術的にも法的にも安全な形のリモートメンテナンスで実施可能です。

自動設定対応のIntegrated Bus(内蔵バス、IGB)が最大32台のサーボドライブコントローラの通信を実現します。

これら機能はほんの数例です。他にも数多くの卓越した特長を備えます。

FDS 5000:非同期システムに特化

POSIDRIVE® FDS 5000は非同期サーボ軸の制御に特化した設計で、非同期ギヤードモータ向けに最適化されています。

実践的な機能性を徹底的に追求し、位置決め制御など最新の駆動技術にも対応するドライブコントローラです。

様々なフィールドバスシステムにも統合でき、スムーズな高速通信が可能な仕様を備えます。

仕様
SDS 5000シリーズ
駆動効率:
価格帯:
  • 定格出力電流(4kHz):2.3~85A
  • 最大出力電流(4kHz):4.2~153A
  • 定格出力電流(8kHz):1.7~60A
  • 最大出力電流(8kHz):4.3~150A

ご希望の仕様を選定
FDS 5000シリーズ
駆動効率:
価格帯:
  • 定格出力電流(4kHz):1.3~16A
  • 最大出力電流(4kHz):2.4~28.8A
  • 定格出力電流(8kHz):1~10A
  • 最大出力電流(8kHz):2.5~25A

ご希望の仕様を選定
特長
SDS 5000シリーズ
  • エンコーダインタフェース:
    • EnDat® 2.1/2.2 digital
    • インクリメンタル
    • SSI
    • レゾルバ(オプション)
    • パルス信号/回転方向信号(オプション)
    • EnDat® 2.1 Sin/Cos(オプション)
  • 対応ブレーキと内蔵ブレーキマネジメント:
    • 最大2台の24VDCブレーキを、オプションのブレーキモジュール BRS 5001で制御可
    • BRS 5001はブレーキマネジメントにもない、2台のブレーキで周期的ブレーキテストおよびブレーキ研磨を実行
  • フィールドバスへの統合:EtherCAT®、PROFINET®、PROFIBUS DP®、CANopen® 各通信システムのいずれかを搭載
  • 安全システム:STOおよびSS1:SIL3、PLe(Cat.3)
  • 立ち上げ支援: 立ち上げ支援ソフトPOSIToolでは、様々な標準アプリケーション向け設定をドライブコントローラに適用できるのに加え、IEC 61131-3をベースにしたCFCプログラミングで新規アプリケーションの作成や、既存アプリケーションの拡張も可能
  • 特別機能:
    • パラメータ設定および多軸アプリケーション向けにアイソクロナス方式のシステムバス(IGB)搭載
    • EnDat® 2.1/2.2 digitalを介してモータの仕様データを読み取り、パラメータを自動設定
    • ブレーキチョッパ、電源フィルタ
    • デジタル入出力とアナログ入出力(オプション)
    • プレーンテキスト表示のディスプレイと操作ボタンを備えた、使いやすい操作パネル
    • 立ち上げやサービス作業に便利なリムーバブルメモリParamodul
  • 認証・検査マーク:CE、UL、cUL(CSA-UL)

FDS 5000シリーズ
  • 制御可能なモータ: IE3Dシリーズの非同期モータ
  • エンコーダインタフェース: インクリメンタル式またはパルス信号/回転方向信号
  • フィールドバスへの統合:EtherCAT®、PROFINET®、PROFIBUS DP®、CANopen® 各通信システムのいずれかを搭載
  • 安全システム:STOおよびSS1:SIL3、PLe(Cat.3)
  • 立ち上げ支援: 立ち上げ支援ソフトPOSIToolでは、様々な標準アプリケーション向け設定をドライブコントローラに適用できるのに加え、IEC 61131-3をベースにしたCFCプログラミングで新規アプリケーションの作成や、既存アプリケーションの拡張も可能
  • 特別機能:
    • デジタル入出力とアナログ入出力
    • 保持ブレーキ制御機能内蔵
    • プレーンテキスト表示のディスプレイと操作ボタンを備えた、使いやすい操作パネル
    • 立ち上げやサービス作業に便利なリムーバブルメモリParamodul
  • 認証・検査マーク:CE、UL、cUL(CSA-UL)
