Convertisseur
Convertisseurs puissants dotés de nombreuses fonctionnalités.

Absolument éprouvés dans la pratique :
les servoconvertisseurs et les convertisseurs de fréquence.

Nos classiques !

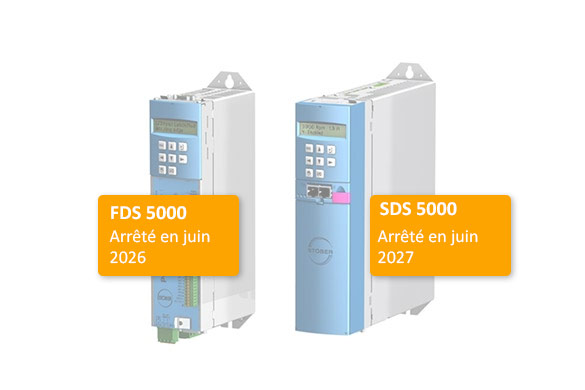

POSIDYN® SDS 5000 – le servoconvertisseur particulièrement puissant aux fonctionnalités multiples. Avec un excellent rapport qualité-prix.

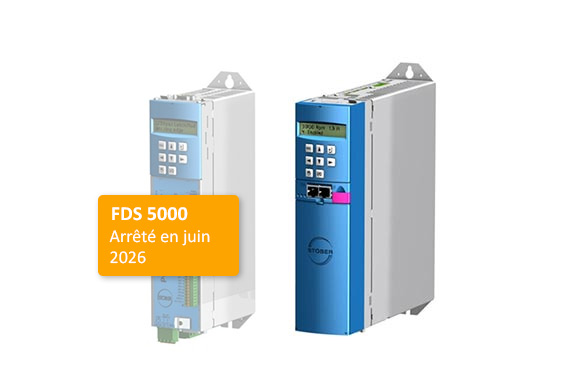

L’alternative – le convertisseur de fréquence POSIDRIVE® FDS 5000. Au fort potentiel pour l’entraînement d’avance et de positionnement.

AVANTAGES
L’électronique de puissance par excellence : la 5e génération de convertisseurs STOBER

Nos classiques éprouvés : les convertisseurs de la 5e génération !

POSIDYN® SDS 5000 est un convertisseur puissant spécialement conçu pour les tâches exigeantes dans le domaine de la technique d’asservissement.

Le convertisseur de fréquence POSIDRIVE® FDS 5000 est également doté d’un grand potentiel d’innovation pour les entraînements d’avance et de positionnement dans le domaine des axes d’asservissement asynchrones.

Et important atout énergétique : tous les convertisseurs STOBER sont conformes à la classe d’efficacité énergétique IE2 selon la norme EN 61800-9-2.

L’électronique de puissance par excellence : la 5e génération de convertisseurs STOBER

Le servoconvertisseur POSIDYN® SDS 5000 est un membre particulièrement puissant de la 5e génération.

Dynamique élevée pour les axes d’asservissement entièrement numériques. Télémaintenance pour toutes les procédures typiques, comme une intervention de maintenance sur place dans les règles de l’art et dans le respect des lois.

IGB à configuration automatique pour la communication entre max. 32 servoconvertisseurs.

Pour ne citer que quelques-unes de ses propriétés exceptionnelles.

FDS 5000 : le convertisseur asynchrone épuré

POSIDRIVE® FDS 5000 : l’axe d’asservissement asynchrone très fonctionnel optimisé pour les motoréducteurs asynchrones.

Ce convertisseur de fréquence se distingue par ses fonctionnalités extrêmement pratiques pour les entraînements de positionnement et de commande modernes.

De plus, il est idéalement préparé pour la communication fluide et rapide avec différents systèmes de bus de terrain.

CARACTÉRISTIQUES TECHNIQUES
GAMME SDS 5000
Puissance volumique :
Gamme de prix :
  • Courant nominal de sortie (4 kHz) : 2,3 – 85 A
  • Courant de sortie maximal (4 kHz) : 4,2 – 153 A
  • Courant nominal de sortie (8 kHz) : 1,7 – 60 A
  • Courant de sortie maximal (8 kHz) : 4,3 – 150 A

Trouvez la solution qui vous convient !
GAMME FDS 5000
Puissance volumique :
Gamme de prix :
  • Courant nominal de sortie (4 kHz) : 1,3 – 16 A
  • Courant de sortie maximal (4 kHz) : 2,4 – 28,8 A
  • Courant nominal de sortie (8 kHz) : 1 – 10 A
  • Courant de sortie maximal (8 kHz) : 2,5 – 25 A

Trouvez la solution qui vous convient !
FONCTIONNALITÉS
GAMME SDS 5000
  • Moteurs exploitables :
  • Interfaces encodeur :
    • EnDat® 2.1/2.2 numérique
    • incrémental
    • SSI
    • résolveur (facultatif)
    • signaux impulsion/direction (en option)
    • EnDat® 2.1 Sin/Cos (en option)
  • Freins contrôlables et gestion du frein intégrée :
    • jusqu’à deux freins 24 VCCvia le module de freinage BRS 5001 en option
    • Le module BRS 5001 permet par ailleurs une gestion du frein avec les fonctions de test de frein cyclique et de rodage du frein pour les deux freins
  • Connexion au bus de terrain : communication EtherCAT®, PROFINET®, PROFIBUS DP® ou CANopen® intégrée
  • Technique de sécurité : STO et SS1 : SIL 3, PL e (cat. 3)
  • Mise en service : le logiciel de mise en service POSITool permet de transférer diverses applications standard vers le convertisseur ; il est en outre possible de créer de nouvelles applications ou d’étendre les applications existantes à l’aide de la programmation CFC basée sur la norme CEI 61131-3
  • Particularités :
    • bus système isochrone (IGB) pour le paramétrage et les applications multiaxe
    • paramétrage automatique du moteur avec EnDat® 2.1/2.2 numérique via la plaque signalétique électronique du moteur
    • chopper de freinage et filtre réseau
    • entrées et sorties analogiques et numériques (en option)
    • unité de commande confortable composée d’un écran avec affichage en texte clair et de touches
    • mémoire de données amovible Paramodul pour la mise en service et la maintenance
  • Symboles et marquages : CE, UL, cUL (CSA-UL)

GAMME FDS 5000
  • Moteurs exploitables :moteurs asynchrones de la gamme IE3D
  • Interfaces encodeur : signaux incrémentaux ou impulsion/direction
  • Connexion au bus de terrain : communication EtherCAT®, PROFINET®, PROFIBUS DP® ou CANopen® intégrée
  • Technique de sécurité : STO et SS1 : SIL 3, PL e (cat. 3)
  • Mise en service : le logiciel de mise en service POSITool permet de transférer diverses applications standard vers le convertisseur ; il est en outre possible de créer de nouvelles applications ou d’étendre les applications existantes à l’aide de la programmation CFC basée sur la norme CEI 61131-3
  • Particularités :
    • entrées et sorties numériques et analogiques
    • contrôle intégré du frein d’arrêt
    • unité de commande confortable composée d’un écran avec affichage en texte clair et de touches
    • mémoire de données amovible Paramodul pour la mise en service et la maintenance
  • Symboles et marquages : CE, UL, cUL (CSA-UL)

APPLICATIONS
Cintrage de tubes
Secteurs et applications

Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.

Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.

En savoir plus
Cartonneuse
Secteurs et applications

Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.

Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.

En savoir plus
Extrusion
Secteurs et applications

Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.

Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.

En savoir plus
Plateau tournant vertical
Secteurs et applications

Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.

Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.

En savoir plus
Plateau tournant horizontal
Secteurs et applications

Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.

Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.

En savoir plus
TÉLÉCHARGEMENTS
TitreVersionIdentifiantDateLangueTaille/type
Prospectus Systemes d entrainements et automatisation - nouvelle generation reducteurs planetaires pocket 00K4431652020 04FR1.96 MB [PDF]
Catalogue STOBER compact 034426552021 06FR8.35 MB [PDF]
TitreVersionIdentifiantDateLangueTaille/type
Instructions de mise en service Absolute Encoder Support AES 074424302018 10FR5.31 MB [PDF]
Accessories - Instructions de mise en service EMC Shield Plate and Brake Module for 24 V Brake 054424352018 03FR1.85 MB [PDF]
Instructions de mise en service FDS 5000 084422942020 08FR2.00 MB [PDF]
Instructions de mise en service MDS 5000 094422982020 08FR2.77 MB [PDF]
Instructions de mise en service SDS 5000 084423022020 08FR3.05 MB [PDF]
Accessories - Instructions de mise en service I_O Terminal Module LEA 5000 034424342012 05FR222.66 KB [PDF]
Accessories - Instructions de mise en service I_O Terminal Module 054424322013 08FR635.57 KB [PDF]
Accessories - Instructions de mise en service Fieldbus Module CAN 5000 _ DP 5000 034424312012 05FR421.10 KB [PDF]
Accessories - Instructions de mise en service Fieldbus Module ECS 5000 _ PN 5000 034424332012 05FR343.69 KB [PDF]
Accessories - Instructions de mise en service Bottom Brake Resistor RB 5000 034424362012 05FR248.99 KB [PDF]
TitreVersionIdentifiantDateLangueTaille/type
Manuel de configuration MDS 5000 074422742015 03FR4.55 MB [PDF]
Manuel de configuration MDS 5000 a partir de la vm 200 104422742020 08FR6.80 MB [PDF]
Manuel d utilisation MDS 5000 064422862016 09FR2.04 MB [PDF]
Manuel de configuration SDS 5000 074422782015 03FR4.65 MB [PDF]
Manuel de configuration SDS 5000 a partir de la vm 200 094422782020 08FR5.11 MB [PDF]
Manuel d utilisation SDS 5000 064422902016 08FR3.34 MB [PDF]
Manuel d utilisation CANopen 5eme generation 064417242013 09FR972.74 KB [PDF]
Manuel d utilisation du bus de terrain EtherCAT 5eme generation 054418972013 09FR2.71 MB [PDF]
Manuel d utilisation PROFIBUS 5eme generation 044417252013 09FR864.07 KB [PDF]
Manuel d utilisation USS 044417262013 09FR452.92 KB [PDF]
Manuel d utilisation POSITool 054422342013 09FR3.37 MB [PDF]
Liste complete des parametres pour la 5eme generation de convertisseurs STOBER 034423612012 05FR2.97 MB [PDF]
Manuel Technique de raccordement 024431032021 02FR2.87 MB [PDF]
TitreVersionIdentifiantDateLangueTaille/type
Es wurden keine Ergebnisse gefunden
TitreVersionIdentifiantDateLangueTaille/type
Field bus EDS CANopen for 5. generation STOBER inverter V 5.42009 04FR208.42 KB [ZIP]
Bus de terrain GSD PROFIBUS pour convertisseurs de 5e generation V 5.62011 04FR6.10 KB [ZIP]
Bus de terrain GSD PROFINET pour convertisseurs de 5e generation V 5.62011 04FR10.51 KB [ZIP]
Setup POSITool V 5.7-A V 5.7-A2018 02FR38.05 MB [EXE]
Setup POSITool V 5.7-C V 5.7-C2021 08FR38.13 MB [EXE]
