Umrichter
Leistungsfähige Umrichter mit umfangreichen Features.

Servo- und Frequenzumrichter: Rigoros praxisgerecht

Unsere Klassiker!

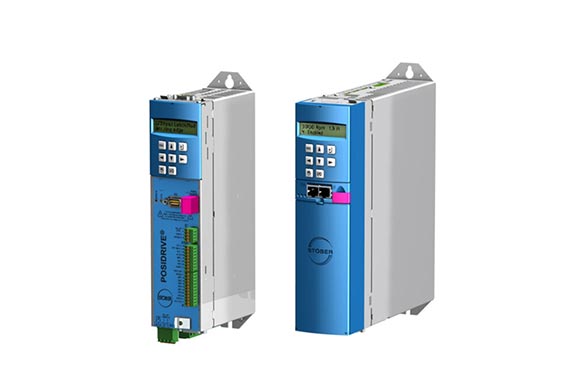

POSIDYN® SDS 5000 – der besonders leistungsfähige Servoumrichter mit umfangreichen Features. Zu einem hervorragenden Preis-Leistungs-Verhältnis.

Die Alternative – der Frequenzumrichter POSIDRIVE® FDS 5000. Mit viel Potenzial für Vorschub- und Positionierantrieb.

BENEFITS
Leistungselektronik par excellence: Die 5. STÖBER Umrichtergeneration

Unsere bewährten Klassiker: Die Umrichter der 5. Generation!

POSIDYN® SDS 5000 ist ein leistungsfähiger Umrichter, der speziell für anspruchsvolle Aufgaben auf dem Gebiet der Servotechnik konzipiert wurde.

Der Frequenzumrichter POSIDRIVE® FDS 5000 bietet ergänzend großes Innovationspotenzial für Vorschub- und Positionierantriebe im Bereich der Asynchron-Servoachsen.

Und ein Plus in Sachen Energie: Sämtliche STÖBER Umrichter entsprechen der Energieeffizienzklasse IE2 gemäß EN 61800-9-2.

Leistungselektronik par excellence: Die 5. STÖBER Umrichtergeneration

Der Servoumrichter POSIDYN® SDS 5000 ist ein besonders leistungsfähiges Mitglied der 5. Generation.

Hohe Dynamik für volldigitale Servoachsen. Fernwartung für alle typischen Vorgänge, wie bei einer Vor-Ort-Servicemaßnahme in einer technisch und juristisch abgesicherten Form.

Selbstkonfigurierender Integrated Bus (IGB) zur Kommunikation zwischen max. 32 Servoumrichtern.

Um nur einige seiner herausragenden Eigenschaften zu nennen.

FDS 5000: Der Schnörkellose fürs Asynchrone

POSIDRIVE® FDS 5000: Die zweckmäßig konzipierte Asynchron-Servoachse, optimiert für Asynchrongetiebemotoren.

Dieser Frequenzumrichter punktet mit seinen äußerst praxisorientierten Funktionalitäten für moderne Positionier- und Steuerungsantriebe.

Darüber hinaus ist er bestens vorbereitet für die reibungslose, schnelle Kommunikation mit unterschiedlichen Feldbussystemen.

TECHNICAL DATA
BAUREIHE SDS 5000
Leistungsdichte:
Preisklasse:
  • Ausgangsnennstrom (4 kHz): 2,3 – 85 A
  • Max. Ausgangsstrom (4 kHz): 4,2 – 153 A
  • Ausgangsnennstrom (8 kHz): 1,7 – 60 A
  • Max. Ausgangsstrom (8 kHz): 4,3 – 150 A

Find your right fit!
BAUREIHE FDS 5000
Leistungsdichte:
Preisklasse:
  • Ausgangsnennstrom (4 kHz): 1,3 – 16 A
  • Max. Ausgangsstrom (4 kHz): 2,4 – 28,8 A
  • Ausgangsnennstrom (8 kHz): 1 – 10 A
  • Max. Ausgangsstrom (8 kHz): 2,5 – 25 A

Find your right fit!
FEATURES
BAUREIHE SDS 5000
  • Encoderschnittstellen:
    • EnDat® 2.1/2.2 digital
    • Inkremental
    • SSI
    • Resolver (optional)
    • Puls-/Richtungssignale (optional)
    • EnDat® 2.1 Sin/Cos (optional)
  • Ansteuerbare Bremsen und integriertes Bremsenmanagement:
    • Bis zu zwei 24 VDC-Bremsen über das optionale Bremsmodul BRS 5001
    • BRS 5001 beinhaltet zusätzlich ein Bremsenmanagement mit den Funktionen zyklischer Bremsentest und Bremse einschleifen für beide Bremsen
  • Feldbusanbindung: Integrierte EtherCAT®-, PROFINET®-, PROFIBUS DP®- oder CANopen®-Kommunikation
  • Sicherheitstechnik: STO und SS1: SIL 3, PL e (Kat. 3)
  • Inbetriebnahme: Mithilfe der Inbetriebnahme-Software POSITool können verschiedene Standard-Applikationen auf den Umrichter übertragen werden; darüber hinaus besteht die Möglichkeit, mittels einer an IEC 61131-3 angelehnten CFC-Programmierung neue Applikationen zu erstellen oder bestehende zu erweitern
  • Besonderheiten:
    • Isochroner Systembus (IGB) für die Parametrierung und für Multiachs-Anwendungen
    • Automatische Motorparametrierung über das elektronische Motortypenschild mittels EnDat® 2.1/2.2 digital
    • Brems-Chopper und Netzfilter
    • Digitale und analoge Ein- und Ausgänge (optional)
    • Komfortable Bedieneinheit aus Klartext-Display und Tasten
    • Wechseldatenspeicher Paramodul für Inbetriebnahme und Service
  • Kenn- und Prüfzeichen: CE, UL, cUL (CSA-UL)

BAUREIHE FDS 5000
  • Betreibbare Motoren: Asynchronmotoren der Baureihe IE3D
  • Encoderschnittstellen: Inkremental oder Puls-/Richtungssignale
  • Feldbusanbindung: Integrierte EtherCAT®-, PROFINET®-, PROFIBUS DP®- oder CANopen®-Kommunikation
  • Sicherheitstechnik: STO und SS1: SIL 3, PL e (Kat. 3)
  • Inbetriebnahme: Mithilfe der Inbetriebnahme-Software POSITool können verschiedene Standard-Applikationen auf den Umrichter übertragen werden; darüber hinaus besteht die Möglichkeit, mittels einer an IEC 61131-3 angelehnten CFC-Programmierung neue Applikationen zu erstellen oder bestehende zu erweitern
  • Besonderheiten:
    • Digitale und analoge Ein- und Ausgänge
    • Integrierte Haltebremseansteuerung
    • Komfortable Bedieneinheit aus Klartext-Display und Tasten
    • Wechseldatenspeicher Paramodul für Inbetriebnahme und Service
  • Kenn- und Prüfzeichen: CE, UL, cUL (CSA-UL)

APPLICATIONS
Rohrbiegen
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Kartonierer
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Exdrudieren
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Drehteller vertikal
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Drehteller horizontal
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
DOWNLOADS
TitelVersionIDDatumSpracheGröße / Typ
Katalog Asynchrongetriebemotoren IE3Katalog Asynchrongetriebemotoren IE3 024431362020 07DE11.89 MB
Prospekt Anwendungstraining STÖBER Elektronik 2018 PocketProspekt Anwendungstraining STÖBER Elektronik 2018 Pocket 01443002DE774.99 KB
Katalog STÖBER kompaktKatalog STÖBER kompakt 034426552021 06DE8.34 MB
Katalog Antriebe und AutomationKatalog Antriebe und Automation 104427112021 10DE7.96 MB
TitelVersionIDDatumSpracheGröße / Typ
Kurzanleitung VCM 300Kurzanleitung VCM 300 2005 10DE175.37 KB
Montageanleitung MGS-Motoradapter mit BogenzahnkupplungMontageanleitung MGS-Motoradapter mit Bogenzahnkupplung 044407032009 05DE74.60 KB
Montageanleitung NEMA-Motoradapter mit BogenzahnkupplungMontageanleitung NEMA-Motoradapter mit Bogenzahnkupplung 044415822009 05DE74.54 KB
Betriebsanleitung ASP 5001Betriebsanleitung ASP 5001 074421802017 10DE663.34 KB
Inbetriebnahmeanleitung Absolute Encoder Support AESInbetriebnahmeanleitung Absolute Encoder Support AES 074423422018 10DE750.79 KB
Inbetriebnahmeanleitung Absolute Encoder Support AESInbetriebnahmeanleitung Absolute Encoder Support AES 074423432018 10DE5.31 MB
Zubehör-Inbetriebnahmeanleitung EMV-Schirmblech und Bremsmodul für 24 V-BremseZubehör-Inbetriebnahmeanleitung EMV-Schirmblech und Bremsmodul für 24 V-Bremse 054417752018 03DE1.71 MB
Inbetriebnahmeanleitung FDS 5000Inbetriebnahmeanleitung FDS 5000 084422922020 08DE2.00 MB
Inbetriebnahmeanleitung MDS 5000Inbetriebnahmeanleitung MDS 5000 094422962020 08DE2.76 MB
Inbetriebnahmeanleitung SDS 5000Inbetriebnahmeanleitung SDS 5000 084423002020 08DE3.04 MB
Zubehör-Inbetriebnahmeanleitung E_A-Klemmenmodul LEA 5000Zubehör-Inbetriebnahmeanleitung E_A-Klemmenmodul LEA 5000 034418852012 02DE221.34 KB
Zubehör-Inbetriebnahmeanleitung E_A-KlemmenmodulZubehör-Inbetriebnahmeanleitung E_A-Klemmenmodul 054417572013 08DE633.92 KB
Zubehör-Inbetriebnahmeanleitung Feldbusmodul - CAN 5000   DP 5000Zubehör-Inbetriebnahmeanleitung Feldbusmodul - CAN 5000 DP 5000 034421472012 02DE420.14 KB
Zubehör- Inbetriebnahmeanleitung Feldbusmodul - ECS 5000   PN 5000Zubehör- Inbetriebnahmeanleitung Feldbusmodul - ECS 5000 PN 5000 034421492012 02DE343.42 KB
Zubehör-Inbetriebnahmeanleitung Unterbaubremswiderstand RB 5000Zubehör-Inbetriebnahmeanleitung Unterbaubremswiderstand RB 5000 034418052012 02DE246.58 KB
Montageanleitung Motoradapter mit axial steckbarer WellenkupplungMontageanleitung Motoradapter mit axial steckbarer Wellenkupplung 084412472011 02DE85.98 KB
Montageanleitung Schmieranschlüsse für Getriebe C   K   SMontageanleitung Schmieranschlüsse für Getriebe C K S 114416312017 11DE95.84 KB
TitelVersionIDDatumSpracheGröße / Typ
Projektierungshandbuch VCM 300Projektierungshandbuch VCM 300 2009 07DE2.35 MB

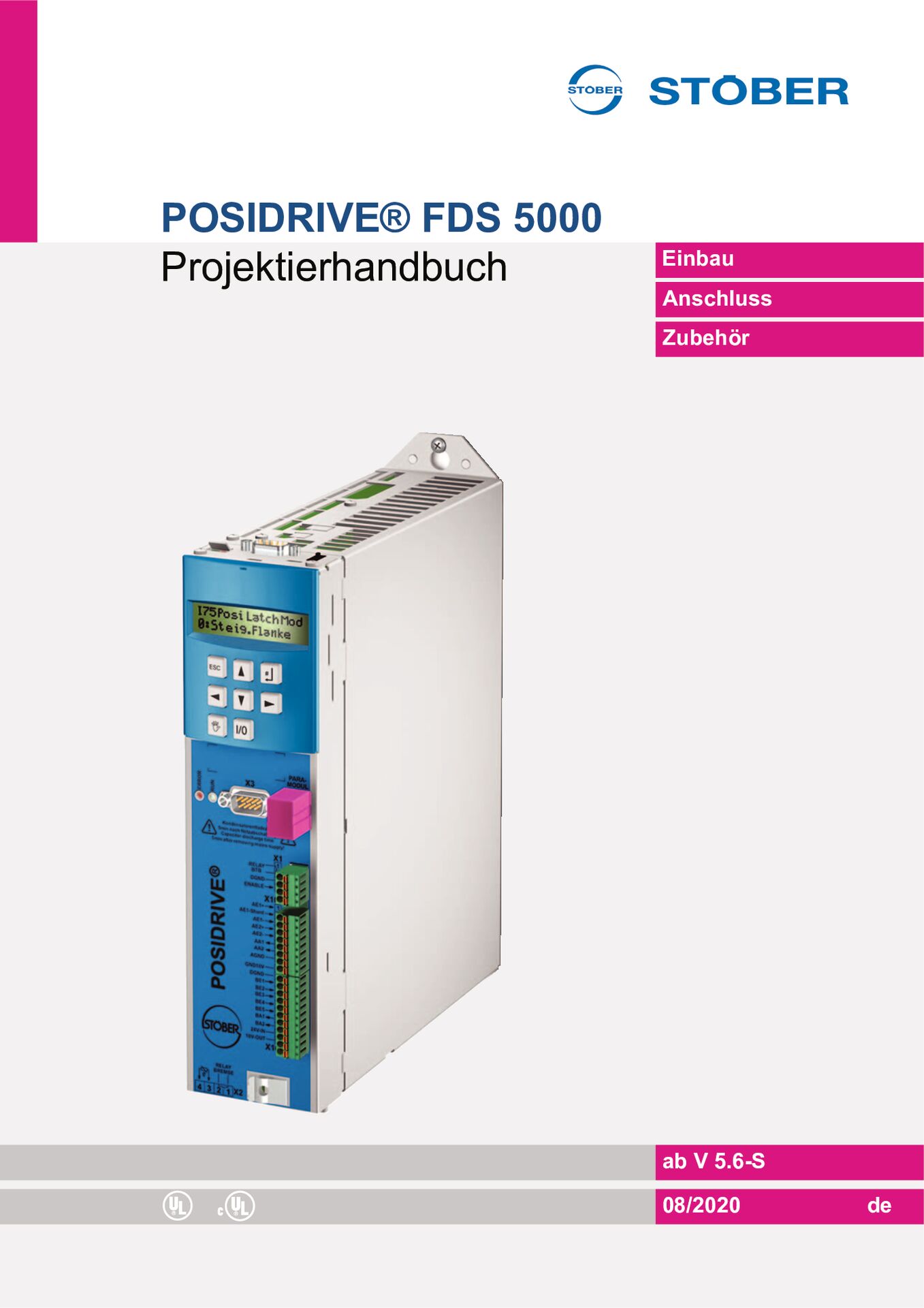

Projektierhandbuch FDS 5000Projektierhandbuch FDS 5000 074422682015 02DE3.23 MB
Projektierhandbuch FDS 5000 ab HW 200Projektierhandbuch FDS 5000 ab HW 200 104422682020 08DE3.16 MB
Projektierhandbuch MDS 5000Projektierhandbuch MDS 5000 074422722015 02DE5.19 MB
Projektierhandbuch MDS 5000 ab HW 200Projektierhandbuch MDS 5000 ab HW 200 104422722020 08DE6.76 MB
Bedienhandbuch MDS 5000Bedienhandbuch MDS 5000 064422842016 07DE3.90 MB

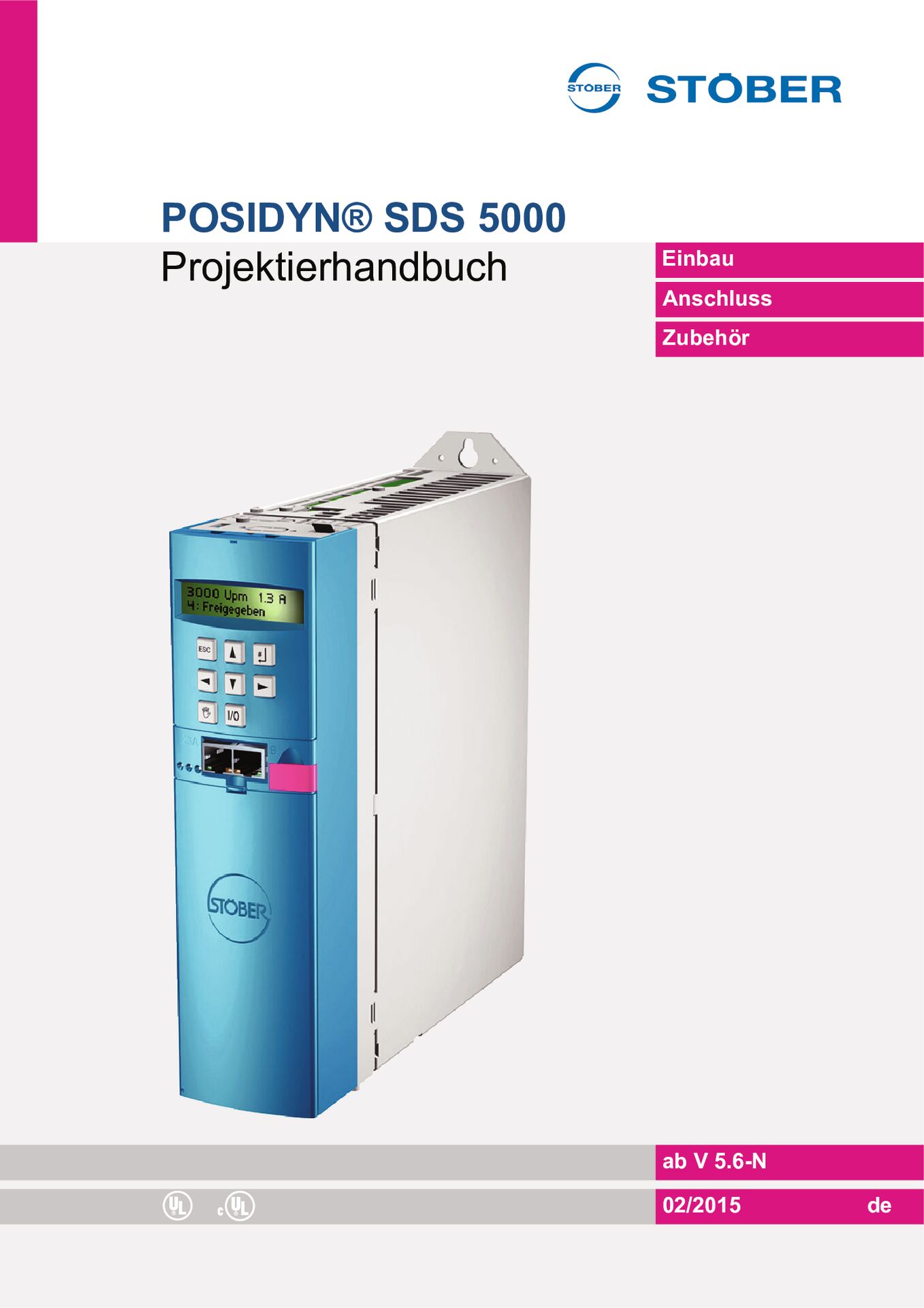

Projektierhandbuch SDS 5000Projektierhandbuch SDS 5000 074422762015 03DE5.28 MB
