Convertidores
Potentes convertidores con amplias prestaciones.

Rigurosamente prácticos:
servoconvertidores y convertidores de frecuencia.

¡Nuestros clásicos!

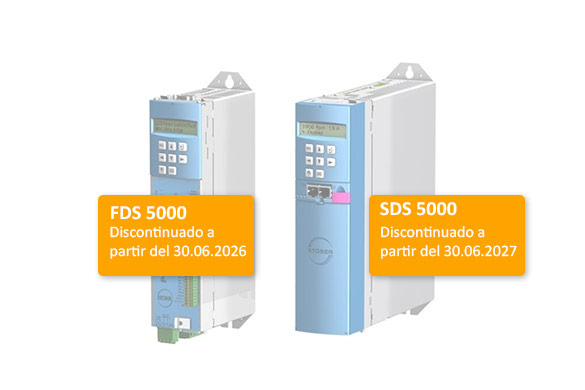

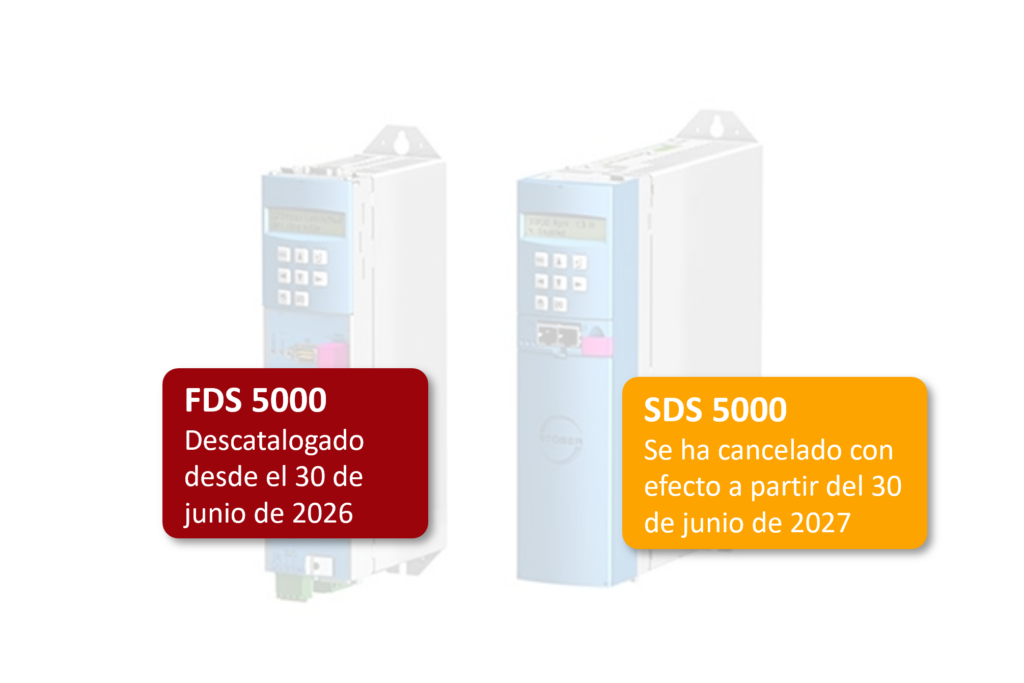

POSIDYN®SDS 5000: el servoconvertidor especialmente potente con amplias prestaciones. Con una excelente relación calidad-precio.

La alternativa: el convertidor de frecuencia POSIDRIVE® FDS 5000. Con mucho potencial para el accionamiento de avance y de posicionamiento.

PRESTACIONES
Electrónica de potencia por excelencia: la 5.ª generación de convertidores STOBER

Nuestros clásicos de eficacia probada: los convertidores de 5.ª generación.

El POSIDYN® SDS 5000 es un potente convertidor especialmente diseñado para tareas exigentes en el campo de la servotecnología.

El convertidor de frecuencia POSIDRIVE® FDS 5000 ofrece además un gran potencial de innovación para accionamientos de avance y posicionamiento en el ámbito de los servoejes asíncronos.

Y un plus en términos de energía: todos los convertidores de STOBER cumplen con la clase de eficiencia energética IE2 según la norma EN 61800-9-2.

Electrónica de potencia por excelencia: la 5.ª generación de convertidores STOBER

El servoconvertidor POSIDYN® SDS 5000 es un miembro especialmente potente de la 5.ª generación.

Gran dinamismo para servoejes totalmente digitales. Mantenimiento remoto para todos los procedimientos típicos, como en el caso de una medida de servicio in situ segura tanto desde el punto de vista técnico como legal.

Integrated Bus (IGB) autoconfigurable para la comunicación entre un máximo de 32 servoconvertidores.

Por nombrar solo algunas de sus propiedades más destacadas.

FDS 5000: la solución sencilla para aplicaciones asíncronas

POSIDRIVE® FDS 5000: el servoeje asíncrono diseñado convenientemente y optimizado para motorreductores asíncronos.

Este convertidor de frecuencia destaca por sus funcionalidades decididamente orientadas a la práctica para accionamientos de posicionamiento y control modernos.

Además, está preparado de forma óptima para una comunicación fluida y rápida con diferentes sistemas de bus de campo.

DATOS TÉCNICOS
SERIE SDS 5000
Densidad de potencia:
Categoría de precio:
  • Corriente nominal de salida (4 kHz): 2,3-85 A
  • Corriente de salida máxima (4 kHz): 4,2-153 A
  • Corriente nominal de salida (8 kHz): 1,7-60 A
  • Corriente de salida máxima (8 kHz): 4,3-150 A

¡Encuentre su tamaño!
SERIE FDS 5000
Densidad de potencia:
Categoría de precio:
  • Corriente nominal de salida (4 kHz): 1,3-16 A
  • Corriente de salida máxima (4 kHz): 2,4-28,8 A
  • Corriente nominal de salida (8 kHz): 1-10 A
  • Corriente de salida máxima (8 kHz): 2,5-25 A

¡Encuentre su tamaño!
CARACTERÍSTICAS
SERIE SDS 5000
  • Motores que pueden utilizarse:
  • Interfaces de encoder:
    • EnDat® 2.1/2.2 digital
    • Incremental
    • SSI
    • Resolutor (opcional)
    • Señales de impulso/dirección (opcional)
    • EnDat® 2.1 Sin/Cos (opcional)
  • Frenos regulables y gestión de frenos integrada:
    • hasta dos frenos de 24 VFrenado DCmediante el módulo de frenado opcional BRS 5001
    • El BRS 5001 también incluye una gestión de frenos con las funciones de prueba de frenado cíclica y rodaje de frenos para ambos frenos.
  • Conexión de bus de campo: comunicación EtherCAT®, PROFINET®, PROFIBUS DP® o CANopen® integrada
  • Tecnología de seguridad: STO y SS1: SIL 3, PL e (Cat. 3)
  • Puesta en servicio: con la ayuda del software de puesta en servicio POSITool, se pueden transferir diferentes aplicaciones estándar al convertidor; además, es posible crear nuevas aplicaciones o ampliar las existentes mediante la programación con bloque funcional gráfico (CFC) basada en la norma IEC 61131-3.
  • Particularidades:
    • Bus de sistema isócrono (IGB) para la parametrización y aplicaciones multieje
    • Parametrización automática del motor a través de la placa electrónica del motor mediante EnDat® 2.1/2.2 digital
    • Chopper de frenado y filtro de red
    • Entradas y salidas digitales y analógicas (opcional)
    • Cómoda unidad de mando con pantalla de texto y teclas
    • Almacenamiento de datos eliminables Paramodul para puesta en servicio y mantenimiento
  • Marcas y símbolos de certificación: CE, UL, cUL (CSA-UL)

SERIE FDS 5000
  • Motores que pueden utilizarse: motores asíncronos de la serie IE3D
  • Interfaces de encoder: señales incrementales o de impulso/dirección
  • Conexión de bus de campo: comunicación EtherCAT®, PROFINET®, PROFIBUS DP® o CANopen® integrada
  • Tecnología de seguridad: STO y SS1: SIL 3, PL e (Cat. 3)
  • Puesta en servicio: con la ayuda del software de puesta en servicio POSITool, se pueden transferir diferentes aplicaciones estándar al convertidor; además, es posible crear nuevas aplicaciones o ampliar las existentes mediante la programación con bloque funcional gráfico (CFC) basada en la norma IEC 61131-3.
  • Particularidades:
    • entradas y salidas digitales y analógicas
    • Control de freno de retención integrado
    • Cómoda unidad de mando con pantalla de texto y teclas
    • Almacenamiento de datos eliminables Paramodul para puesta en servicio y mantenimiento
  • Marcas y símbolos de certificación: CE, UL, cUL (CSA-UL)

APLICACIONES
Doblado de tubos
Industrias y aplicaciones

Damos movimiento a sus visiones: en diferentes industrias y mercados de todo el mundo.

Basándonos en un enfoque integral de su tarea específica, le apoyamos con soluciones a medida para accionamientos y automatización.

Más información
Encajadoras
Industrias y aplicaciones

Damos movimiento a sus visiones: en diferentes industrias y mercados de todo el mundo.

Basándonos en un enfoque integral de su tarea específica, le apoyamos con soluciones a medida para accionamientos y automatización.

Más información
Extrusionado
Industrias y aplicaciones

Damos movimiento a sus visiones: en diferentes industrias y mercados de todo el mundo.

Basándonos en un enfoque integral de su tarea específica, le apoyamos con soluciones a medida para accionamientos y automatización.

Más información
Plato giratorio vertical
Industrias y aplicaciones

Damos movimiento a sus visiones: en diferentes industrias y mercados de todo el mundo.

Basándonos en un enfoque integral de su tarea específica, le apoyamos con soluciones a medida para accionamientos y automatización.

Más información
Plato giratorio horizontal
Industrias y aplicaciones

Damos movimiento a sus visiones: en diferentes industrias y mercados de todo el mundo.

Basándonos en un enfoque integral de su tarea específica, le apoyamos con soluciones a medida para accionamientos y automatización.

Más información
