Réducteur planétaire
Réducteurs planétaires compacts, rigides en torsion et précis, avec un fonctionnement silencieux et une stabilité de jeu dans une énorme variété de combinaisons et d'options.

Bien plus que de simples réducteurs planétaires.

Depuis les années 1980, STOBER s’est spécialisé dans le développement de réducteurs planétaires, le nec plus ultra de la technique d’entraînement !

Fin 2019, avec la troisième génération de servoréducteurs planétaires, nous avons présenté les solutions d’entraînement les plus compactes du marché dans leur gamme de performances et grâce à l’immense variété de combinaisons et d’options qu’elles offrent !

AVANTAGES
Performants. Précis. Sur mesure.

Les réducteurs planétaires STOBER se distinguent avant tout par leurs performances exceptionnelles, leur stabilité de jeu et leur robustesse. De plus, la qualité haut de gamme du carter et de la denture garantit des couples d’accélération élevés et en même temps un fonctionnement d’une extrême précision.

Enfin, nos réducteurs planétaires se distinguent par leur technologie d’interface flexible. Il est ainsi possible de combiner les réducteurs non seulement avec différents moteurs STOBER dans le cadre d’un montage direct, mais aussi d’effectuer un montage avec tous les moteurs de fabricants tiers et dans toutes les tailles en utilisant divers adaptateurs.

Autre avantage : les paliers appropriés peuvent également être choisis en fonction de l’application. Cette diversité exceptionnelle vous offre, lors du dimensionnement, toutes les possibilités de concevoir la solution d’entraînement spécialement adaptée à chaque application.

Les réducteurs planétaires STOBER sont parfaits pour les machines-outils et les machines d’emballage ainsi que pour les applications d’automatisation et de robotique.

Performants. Précis. Sur mesure.

P : pour une grande précision et un fonctionnement silencieux.

Les réducteurs planétaires de la gamme P se caractérisent par une denture hélicoïdale de haute qualité qui confère au réducteur un silence de fonctionnement et une stabilité du jeu inégalés.

Une autre propriété remarquable est le rendement extrêmement élevé. En raison des couples de frottement très faibles, cette gamme est parfaitement adaptée au fonctionnement continu et aux applications à grande vitesse.

Les réducteurs P sont disponibles sous forme de motoréducteurs planétaires brushless compacts ou de motoréducteurs planétaires Lean pour un montage direct.

Flexibilité maximale : les réducteurs peuvent être montés sur tous les moteurs brushless synchrones courants grâce à des adaptateurs correspondants.

PH : pour une précision et une performance maximales

Les réducteurs planétaires de la gamme PH sont des servoréducteurs de haute performance dotés d’une rigidité en torsion et au basculement accrue.

Notre denture hélicoïdale éprouvée de qualité supérieure en constitue la pièce centrale. L’arbre de sortie est en forme de bride.

Les réducteurs conviennent particulièrement pour les solutions d’entraînement répondant aux exigences maximales en matière de rigidité, de précision et de fiabilité.

Les réducteurs PH sont disponibles sous forme de motoréducteurs planétaires brushless compacts pour un montage direct ou peuvent être montés sur tous les moteurs brushless synchrones courants au moyen d’adaptateurs correspondants.

PHQ : Quattro Power pour une puissance volumique maximale

Quattro Power est synonyme de système innovant à 4 planètes !

Le PHQ est un servoréducteur grande précision avec denture hélicoïdale de haute qualité et rigidité en torsion et au basculement maximale. Pour un couple maximal.

Il est également particulièrement adapté aux entraînements dans les applications pick and place et constitue la solution parfaite pour les montages dans des espaces restreints.

Les réducteurs PHQ sont disponibles sous forme de motoréducteurs planétaires brushless compacts pour un montage direct ou peuvent être montés sur tous les moteurs brushless synchrones courants via des adaptateurs correspondants.

PHV : pour les grands rapports de réduction

PHV – un servoréducteur grande précision à haute performance avec une denture hélicoïdale éprouvée de qualité supérieure et une très grande rigidité en torsion et au basculement.

Les réducteurs sont très courts, donc parfaits pour les espaces restreints. Et particulièrement adaptés aux grands rapports de réduction.

Les réducteurs PHV sont disponibles sous forme de motoréducteurs planétaires brushless compacts pour un montage direct ou peuvent être montés sur tous les moteurs brushless synchrones courants via des adaptateurs correspondants.

PE : la variante économique attrayante

Cette gamme est une version très économique des réducteurs planétaires STOBER à haute performance. Et avec une denture hélicoïdale typique de STOBER, pour un faible niveau de bruit et un silence de fonctionnement optimal. Une caractéristique unique dans cette catégorie de produit et de prix sur le marché.

Combinez avec le moteur Lean STOBER classé IE5 et vous obtenez une unité compacte et économique imbattable !

Les réducteurs PE STOBER conviennent pour les applications efficaces dans les domaines de l’automatisation et de la robotique.

Les réducteurs PE sont disponibles sous forme de motoréducteurs Lean compacts ou de motoréducteurs planétaires brushless en montage direct.

Flexibilité maximale : les réducteurs peuvent être montés sur tous les moteurs brushless synchrones courants grâce à des adaptateurs correspondants.

CARACTÉRISTIQUES TECHNIQUES
GAMME P
Puissance volumique :
Gamme de prix :
  • Rapport de réduction total : 3 – 100
  • Couple d’accélération adm. : 21 – 3450 Nm
  • Jeu rotatif : 1 – 8 arcmin
  • Rendement : 95 – 97 %

Trouvez la solution qui vous convient !
GAMME PH
Puissance volumique :
Gamme de prix :
  • Rapport de réduction total : 4 – 100
  • Couple d’accélération adm. : 60 – 7500 Nm
  • Jeu rotatif : 1 – 4 arcmin
  • Rendement : 93 – 96 %

  Trouvez la solution qui vous convient !
GAMME PHV
Puissance volumique :
Gamme de prix :
  • Rapport de réduction total : 61 – 121
  • Couple d’accélération adm. : 4250 – 7500 Nm
  • Jeu rotatif : 3 arcmin
  • Rendement : 90 %

  Trouvez la solution qui vous convient !
GAMME PHQ
Puissance volumique :
Gamme de prix :
  • Rapport de réduction total : 5,5 – 600
  • Couple d’accélération adm. : 6200 – 43000 Nm
  • Jeu rotatif : 1 – 3 arcmin
  • Rendement : 90 – 96 %

  Trouvez la solution qui vous convient !
GAMME PE
Puissance volumique :
Gamme de prix :
  • Rapport de réduction total : 3 – 100
  • Couple d’accélération adm. : 17 – 250 Nm
  • Jeu rotatif : 8 – 13 arcmin
  • Rendement : 95 – 97 %

  Trouvez la solution qui vous convient !
FONCTIONNALITÉS
GAMME P
  • Arbre : arbre plein avec ou sans clavette
  • Roulement : standard, à renfort axial ou radial
  • Jeu rotatif : standard ou réduit
  • Position de montage : au choix
  • Lubrifiants et maintenance :
    • lubrifiant synthétique CLP HC ISO VG 150
    • lubrifié à vie et sans entretien
  • Laque : RAL 9005 noir foncé
  • Adaptateur moteur :
    • EasyAdapt (ME) avec accouplement de serrage, en option avec grande plaque de moteur (MEL)
    • FlexiAdapt (MF) avec accouplement à soufflet et compensation de longueur thermique intégrée, en option avec une grande plaque de moteur (MFL)
    • ServoStop (MB) avec accouplement enfichable (accouplement à doigts) et frein à pression de ressort intégré
  • Moteurs recommandés pour un montage direct : particulièrement efficace en combinaison avec les moteurs STOBER des gammes EZ ou LM
GAMME PH
  • Arbre : arbre à bride
  • Roulement : standard ou à renfort (PH3 – PH5)
  • Jeu rotatif : standard ou réduit
  • Position de montage : au choix
  • Lubrifiants et maintenance :
    • lubrifiant synthétique CLP HC ISO VG 150
    • lubrifié à vie et sans entretien
  • Laque : RAL 9005 noir foncé
  • Adaptateur moteur :
    • EasyAdapt (ME) avec accouplement de serrage, en option avec grande plaque de moteur (MEL)
    • FlexiAdapt (MF) avec accouplement à soufflet et compensation de longueur thermique intégrée, en option avec une grande plaque de moteur (MFL)
    • ServoStop (MB) avec accouplement enfichable (accouplement à doigts) et frein à pression de ressort intégré
  • Moteur recommandé pour un montage direct : particulièrement efficace en combinaison avec un moteur STOBER de la gamme EZ
GAMME PHV
  • Arbre : arbre à bride
  • Jeu rotatif : standard ou réduit
  • Position de montage : au choix
  • Lubrifiants et maintenance :
    • lubrifiant synthétique CLP HC ISO VG 150
    • lubrifié à vie et sans entretien
  • Laque : RAL 9005 noir foncé
  • Adaptateur moteur :
    • EasyAdapt (ME) avec accouplement de serrage, en option avec grande plaque de moteur (MEL)
    • ServoStop (MB) avec accouplement enfichable (accouplement à doigts) et frein à pression de ressort intégré
  • Moteur recommandé pour un montage direct : particulièrement efficace en combinaison avec un moteur STOBER de la gamme EZ
GAMME PHQ
  • Arbre : arbre à bride
  • Roulement : standard ou à renfort (PHQ4 – PHQ5)
    • Jeu rotatif : standard ou réduit
    • Position de montage : au choix
    • Lubrifiants et maintenance :
      • lubrifiant synthétique CLP HC ISO VG 150
      • lubrifié à vie et sans entretien
    • Laque : RAL 9005 noir foncé
    • Adaptateur moteur :
      • EasyAdapt (ME) avec accouplement de serrage, en option avec grande plaque de moteur (MEL)
      • FlexiAdapt (MF) avec accouplement à soufflet et compensation de longueur thermique intégrée, en option avec une grande plaque de moteur (MFL)
      • ServoStop (MB) avec accouplement enfichable (accouplement à doigts) et frein à pression de ressort intégré
    • Moteur recommandé pour un montage direct : particulièrement efficace en combinaison avec un moteur STOBER de la gamme EZ
    GAMME PE
    • Arbre : arbre plein avec clavette
    • Position de montage : au choix
    • Lubrifiants et maintenance :
      • graisse synthétique haute performance pour réducteurs
      • lubrifié à vie et sans entretien
    • Laque : RAL 9005 noir foncé
    • Adaptateur moteur :
      • EasyAdapt (ME) avec accouplement de serrage, en option avec grande plaque de moteur (MEL)
    • Moteurs recommandés pour un montage direct : particulièrement efficace en combinaison avec les moteurs STOBER des gammes LM ou EZ
    APPLICATIONS
    Fraiseuses à portique
    Secteurs et applications

    Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.

    Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.

    En savoir plus
    Centre d’usinage horizontal
    Secteurs et applications

    Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.

    Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.

    En savoir plus
    Trépied
    Secteurs et applications

    Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.

    Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.

    En savoir plus
    Découpe au laser
    Secteurs et applications

    Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.

    Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.

    En savoir plus
    Cintrage de tubes
    Secteurs et applications

    Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.

    Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.

    En savoir plus
    Pliage de la tôle
    Secteurs et applications

    Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.

    Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.

    En savoir plus
    Remplissage
    Secteurs et applications

    Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.

    Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.

    En savoir plus
    TÉLÉCHARGEMENTS
    TitreVersionIdentifiantDateLangueTaille/type
    More than just a gearbox nouvelle generation reducteurs planetaires 004431582019 12FR2.05 MB [PDF]
    Prospectus Systemes d entrainements et automatisation - nouvelle generation reducteurs planetaires pocket 00K4431652020 04FR1.96 MB [PDF]
    Catalogue Servoreducteurs 034430542021 04FR11.98 MB [PDF]
    Catalogue STOBER compact 034426552021 06FR8.35 MB [PDF]
    TitreVersionIdentifiantDateLangueTaille/type

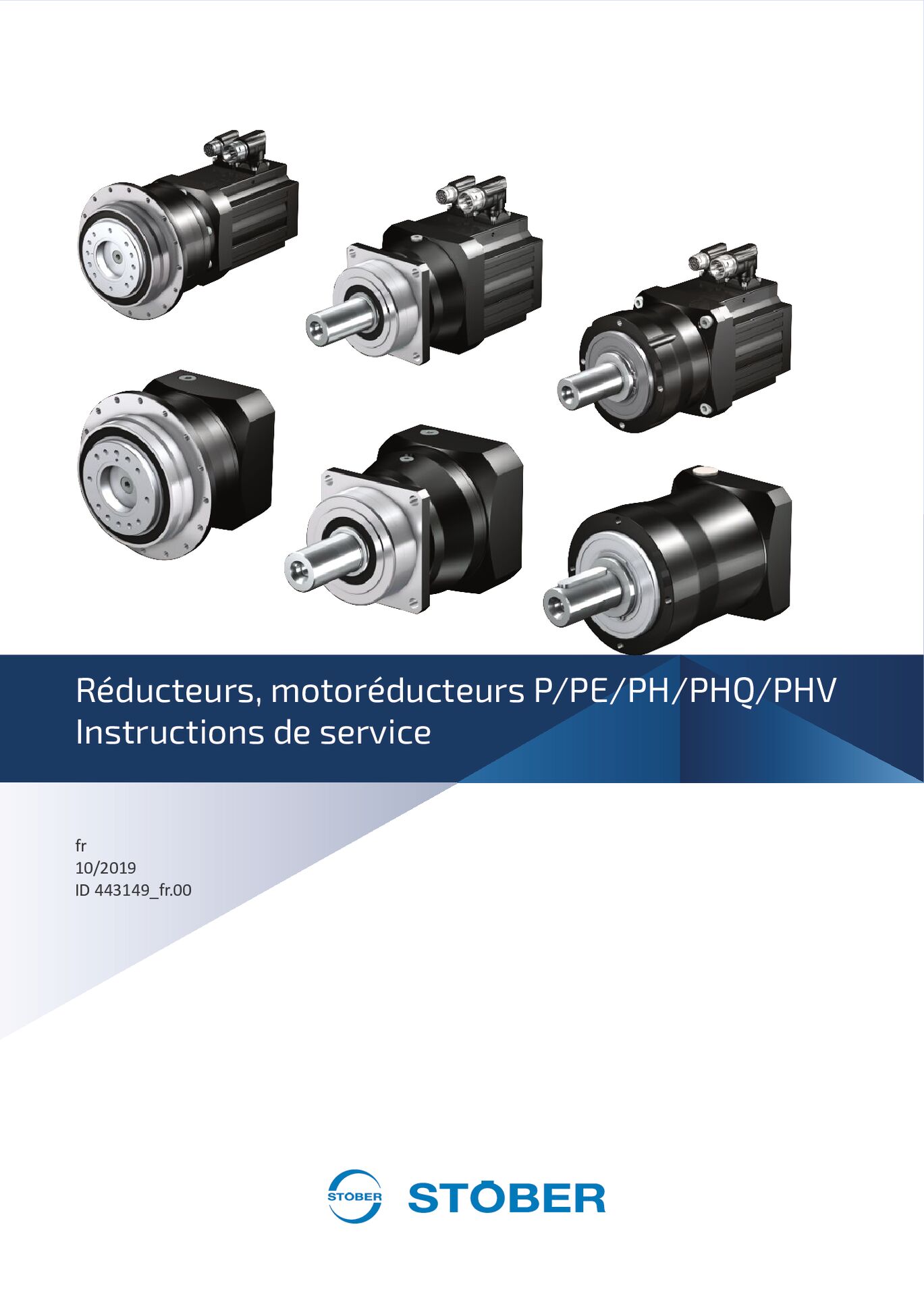

    Instructions de service Reducteurs et motoreducteurs planetaires P_PE_PH_PHQ_PHV G3 004431492019 10FR1007.17 KB [PDF]
