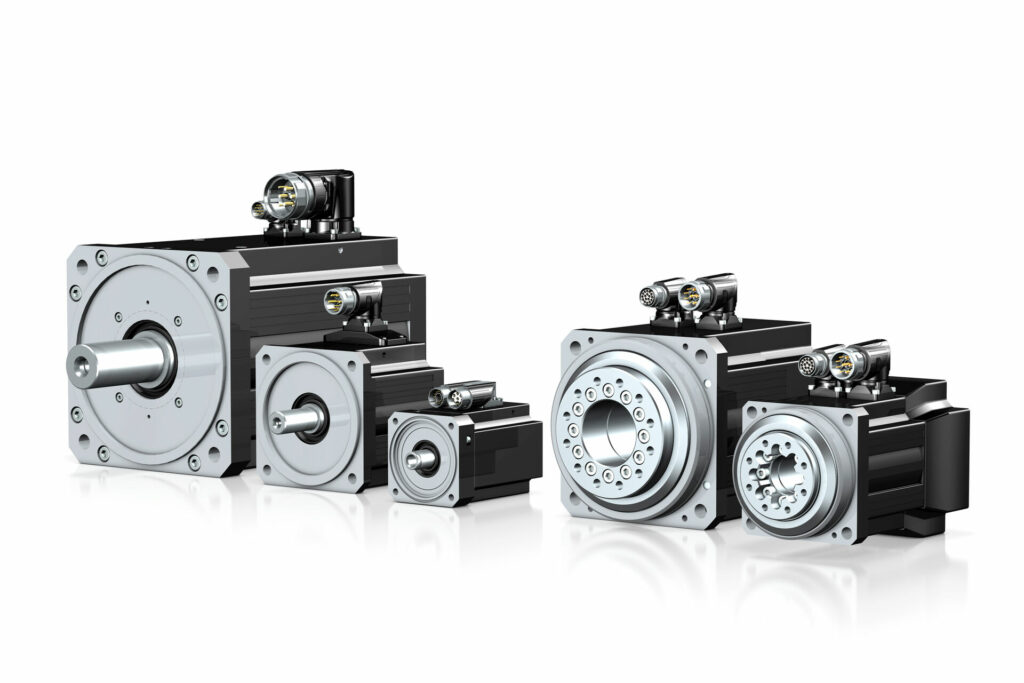

Servomotores síncronos EZ EZHD
Servomotores síncronos de STOBER con alta densidad de potencia, en versión EZHD con eje hueco con brida grande.

Densidad de potencia redefinida: servomotores síncronos.

Supercompactos, con el máximo par de giro y combinados con un gran dinamismo. Estos rasgos caracterizan a nuestros dos paquetes de potencia: los servomotores síncronos de las series EZ y EZHD.

En comparación con otros motores similares, STOBER ha conseguido aumentar enormemente la potencia de los motores EZ y, al mismo tiempo, reducir notablemente la longitud del conjunto. Además, todos los servomotores síncronos están disponibles con los más diferentes encoders y frenos de retención.

PRESTACIONES
Servomotores convincentes con una larga vida útil

Con los servomotores síncronos EZ y EZHD, STOBER ofrece motores sin escobillas, excitados por imanes permanentes y de conmutación electrónica con diferentes perfiles de potencia.

Los componentes del estator y del rotor están diseñados de forma óptima en términos de energía en diferentes variantes, para una ondulación de par extremadamente baja y una alta densidad de potencia.

Diversidad de sistemas para necesidades individuales

El diseño de ambas series acaba convenciendo por su diversidad de variantes e interfaces.

Los motores están disponibles en diferentes longitudes y tamaños y, en general, son adecuados para el montaje directo sin acoplamiento en todos los reductores coaxiales, de ejes paralelos y ortogonales.

EZ: el paquete de potencia compacto y altamente dinámico

El requisito básico para el diseño tan corto es la realización de un devanado dentado ortocíclico-lineal. Este proceso especial permite fabricar los devanados del estator con el mayor factor de relleno de cobre posible.

El resultado: un aumento de la potencia del motor de alrededor del 80 %, con una longitud del motor de casi la mitad sin ninguna pérdida de rendimiento.

La serie EZ también es eficiente desde el punto de vista energético: gracias a los distintos encoders integrables, los servomotores ofrecen la posibilidad de suministrar solo la potencia realmente necesaria para una aplicación sin desperdiciarla. En resumen, los motores EZ ofrecen un par de giro potente, un gran dinamismo y un comportamiento de sincronización preciso.

EZHD: la variante brillante con eje hueco con brida

La versión del servomotor síncrono con eje hueco, EZHD, con su paso inusualmente grande para energía o medios, abre un amplio abanico de posibilidades de aplicación para las que hasta ahora apenas existía una solución estándar.

DATOS TÉCNICOS
Serie EZ
Densidad de potencia
Categoría de precio
  • Par de giro nominal – motor: 0,89-77,2 Nm
  • Par de giro de parada – salida del reductor: 0,95-94 Nm

¡Encuentre su tamaño!
Serie EZHD
Densidad de potencia
Categoría de precio
  • Par de giro nominal – motor: 1,9-24,6 Nm
  • Par de giro de parada – salida del reductor: 2,6-31,1 Nm

¡Encuentre su tamaño!
CARACTERÍSTICAS
Serie EZ
  • Eje:
    • eje macizo sin chaveta
    • eje hueco para el montaje directo en reductores servo de STOBER
  • Ventilador externo: para aumentar el par de giro y la potencia continua o con temperaturas ambiente altas; también como kit de reequipamiento
  • Freno: freno de retención de imán permanente opcional en el lado B del motor
  • Interfaz de potencia: conectores giratorios con cierre rápido; opcionalmente con conectores hembra
  • Interfaces de encoder:
    • EnDat® 3
    • EnDat® 2.1/2.2 monovuelta, multivuelta
    • One Cable Solution (OCS)
    • Resolutor
  • Protección del devanado: los termistores PTC garantizan la protección térmica del devanado
  • Pintura: RAL 9005 negro intenso
  • Marcas y símbolos de certificación: CE y cURus
Serie EZHD
  • Eje: eje hueco con brida continuo para la circulación de medios
  • Freno: freno de retención de imán permanente opcional en el lado B del motor
  • Interfaz de potencia: conectores giratorios con cierre rápido; opcionalmente con conectores hembra
  • Interfaces de encoder: EnDat® 2.1 monovuelta, EnDat® 2.2 monovuelta, multivuelta
  • Protección del devanado: los termistores PTC garantizan la protección térmica del devanado
  • Pintura: RAL 9005 negro intenso
  • Marcas y símbolos de certificación: CE y cURus
APLICACIONES
Pick and Place
Industrias y aplicaciones

Damos movimiento a sus visiones: en diferentes industrias y mercados de todo el mundo.

Basándonos en un enfoque integral de su tarea específica, le apoyamos con soluciones a medida para accionamientos y automatización.

Más información
DESCARGAS
CargoVersiónIDFechaIdiomaTamaño/tipo
Es wurden keine Ergebnisse gefunden
CargoVersiónIDFechaIdiomaTamaño/tipo
Operating instructions EZ EZHD EZHP EZS EZM synchronous servo motors 014430322019 05ES440.26 KB [PDF]
CargoVersiónIDFechaIdiomaTamaño/tipo
Es wurden keine Ergebnisse gefunden
CargoVersiónIDFechaIdiomaTamaño/tipo
Es wurden keine Ergebnisse gefunden
CargoVersiónIDFechaIdiomaTamaño/tipo
Es wurden keine Ergebnisse gefunden
