Sicherheitsfunktionen.
Unter einer Sicherheitsfunktion versteht man die Steuerungsfunktion einer Maschine, die die unterschiedlichen Risiken, die von dieser ausgehen, auf ein akzeptables Maß reduziert.
Zur besseren Lesbarkeit kategorisieren wir die Sicherheitsfunktionen in Stillsetzungs-, Begrenzungs-, Positionierungs-, Brems- und Überwachungsfunktionen.
Sicheres Stillsetzen.

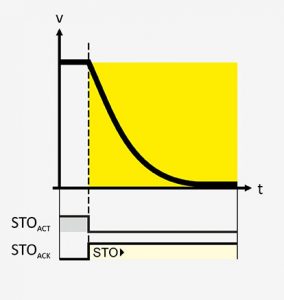

STO – Safe Torque Off = Sicher abgeschaltetes Moment
- Sicheres Abschalten des Antriebsreglers.
- Schaltet die Energiezufuhr zum Motor sicher ab.
- Ideal für die sichere Wiederanlaufsperre.

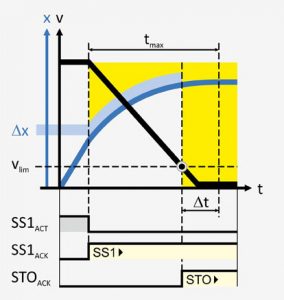

SS1 – Safe Stop 1 = Sicherer Stopp 1
- Überwachtes Abbremsen mit Übergang in STO.
- Erkennt Fehler schon beim Bremsen.
- Ideal für geringe Sicherheitsabstände.
- Rückfallebene für alle anderen Sicherheitsfunktionen bei STÖBER.

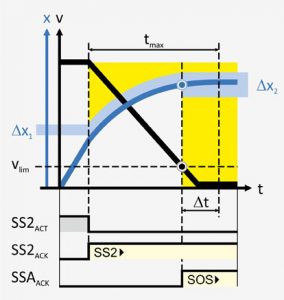

SS2 – Safe Stop 2 = Sicherer Stopp 2
- Überwachtes Abbremsen mit Übergang in SOS.
- Erkennt Fehler schon beim Bremsen.
- Ideal für gekoppelte Achsen und schnellen Wiederanlauf.
![Sicherheitsfunktionen](https://www.stoeber.de/wp-content/uploads/ILL_Systemuebersichten_Sicherheitstechnik_STO_rgb_PP-1-284x300.jpg)
![STO – Safe Torque Off = Sicher abgeschaltetes Moment](https://www.stoeber.de/wp-content/uploads/ILL_Sicherheitstechnik_Funktionen_Kennlinien_SS1_3_PP-284x300.jpg)
![Kennlinien SS1 – Safe Stop 1 = Sicherer Stopp 1](https://www.stoeber.de/wp-content/uploads/ILL_Sicherheitstechnik_Funktionen_Kennlinien_SS2_PP-284x300.jpg)
Sicheres Begrenzen.
SSR – Safe Speed Range = Sicherer Geschwindigkeitsbereich
- Frei wählbare obere und untere Drehzahlgrenze.
- Optional mit dynamischer Toleranz.
- Ideal für die Drehzahl-Bereichsüberwachung.
SLS – Safely Limited Speed = Sicher begrenzte Geschwindigkeit
- Symmetrische Überwachung auf max. zulässige Drehzahl.
- Optional mit dynamischer Toleranz.
- Ideal für Monitoring und Inbetriebnahme.
SDI – Safe Direction = Sichere Bewegungsrichtung
- Sperren einer Bewegungsrichtung.
- Parametrierbares Toleranzband.
- Ideal für die Endschalterüberwachung.
![ILL Sicherheitstechnik Funktionen Kennlinien SSR PP](https://www.stoeber.de/wp-content/uploads/ILL_Sicherheitstechnik_Funktionen_Kennlinien_SSR_PP.jpg)
![ILL Sicherheitstechnik Funktionen Kennlinien SSR Variante 1 PP](https://www.stoeber.de/wp-content/uploads/ILL_Sicherheitstechnik_Funktionen_Kennlinien_SSR_Variante_1_PP.jpg)
![ILL Sicherheitstechnik Funktionen Kennlinien SLS PP](https://www.stoeber.de/wp-content/uploads/ILL_Sicherheitstechnik_Funktionen_Kennlinien_SLS_PP.jpg)
![ILL Sicherheitstechnik Funktionen Kennlinien SDI rgb Korr 1](https://www.stoeber.de/wp-content/uploads/ILL_Sicherheitstechnik_Funktionen_Kennlinien_SDI_rgb_Korr-1.jpg)
Sichere Positionsüberwachung.
SLP – Safely Limited Position = Sicher begrenzte Position
- Sicherer Positionsbereich.
- Plausibilisiert die Absolutposition.
- Ideal für permanente Lageüberwachung.
SLI – Safely Limited Increment = Sicher begrenztes Schrittmaß
- Sicher überwachtes Schrittmaß.
- Asymmetrische Bewegungsgrenzen.
- Ideal für die variable Positionsüberwachung.
SOS – Safe Operating Stop = Sicherer Betriebshalt
- Überwachter Stillstand.
- Antrieb bleibt in Regelung.
- Ideal für den schnellen Neustart beim Be- und Entladen.
![ILL Sicherheitstechnik Funktionen Kennlinien SLP PP](https://www.stoeber.de/wp-content/uploads/ILL_Sicherheitstechnik_Funktionen_Kennlinien_SLP_PP.jpg)
![ILL Sicherheitstechnik Funktionen Kennlinien SLI PP](https://www.stoeber.de/wp-content/uploads/ILL_Sicherheitstechnik_Funktionen_Kennlinien_SLI_PP.jpg)
![ILL Sicherheitstechnik Funktionen Kennlinien SOS PP](https://www.stoeber.de/wp-content/uploads/ILL_Sicherheitstechnik_Funktionen_Kennlinien_SOS_PP.jpg)
Sicheres Bremsenmanagement.
SBC – Safe Brake Control = Sichere Bremsenansteuerung
- Wahlweise für eine oder zwei Bremsen.
- Unabhängig vom Bremsentyp.
- Kurzschluss- und Kabelbruchüberwachung.
- Ideal für schwerkraftbelastete Achsen.
SBT – Safe Brake Test = Sicherer Bremsentest
- Individuell parametrierbarer Testablauf.
- Entfall der Dokumentationspflicht.
- Ideal für schwerkraftbelastete Achsen.
Bremse einschleifen
- Refresh statt Tausch.
- Automatisiertes Einschleifen von Bremsen.
- Ideal zur Erhöhung der Maschinenverfügbarkeit.
![ILL Sicherheitstechnik Funktionen Kennlinien SBT PP](https://www.stoeber.de/wp-content/uploads/ILL_Sicherheitstechnik_Funktionen_Kennlinien_SBT_PP.jpg)
Sicheres Monitoring.
Diese Funktion dient der reinen Überwachung der genannten Sicherheitsfunktionen und ist durch ein -M gekennzeichnet, das an das Kürzel der Sicherheitsfunktion angeschlossen wird.
- Ideal für variable Sicherheitsreaktionen in komplexen Anlagen.
- Ideal für permanenten Anlagenschutz.
Sicheres Begrenzen: SLS-M, SSR-M, SDI-M
Sichere Positionsüberwachung: SLI-M, SLP-M, SOS-M
