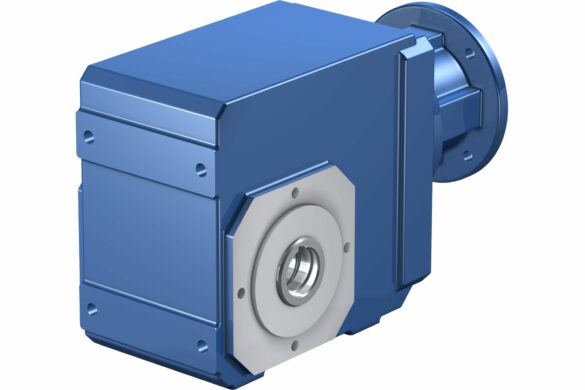

Industrie-Kegelradgetriebe
Robuste Industrie-Kegelradgetriebe mit hochwertiger Schrägverzahnung.

Industrie-Kegelradgetriebe:
Den Dauerbrenner ums Eck gebracht

Ihr Anspruch: Kleiner Bauraum bei der winkligen Übertragung von Bewegungen und Kräften? Zum Anbau an einen Asynchronmotor Ihrer Wahl?

Unsere Lösung: Industrie-Kegelradgetriebe samt kurz bauenden Adaptern!

BENEFITS
Für hohe Performance-Ansprüche

STÖBER Kegelradgetriebe sind ideal, wenn hohe Performance, lange Lebensdauer und eine Schrägverzahnung für eine gute Laufruhe gefragt sind.

Diese Baureihe ist in drei verschiedenen Spielklassen erhältlich – und somit optimal auf die jeweilige Anwendung abstimmbar.

K-Getriebe punkten außerdem durch ihre Bauform aus einem Guss und vielfältigen Gehäuseausführungen. Die verwindungssteife Monoblockbauweise wirkt sich zudem besonders günstig auf die Geräuschentwicklung der Getriebe aus. Ein Plus für den Einsatz im Dauerbetrieb!

Über einen kurz bauenden Motoradapter sind die Kegelradgetriebe schnell und einfach an Norm- oder Edelstahlmotoren nach IEC oder NEMA-C anbaubar.

TECHNICAL DATA
BAUREIHE K
Leistungsdichte der Industrie-Kegelradgetriebe:
Preisklasse:
  • Gesamtübersetzung: 4 – 381
  • Nenndrehmoment: 41 – 11172 Nm
  • Drehspiel: 1,5 – 12 arcmin
  • Wirkungsgrad: 94 – 97 %

Find your right fit!
FEATURES
BAUREIHE K
  • Welle:
    • Vollwelle beidseitig
    • Vollwelle mit oder ohne Passfeder (ohne für die Baugrößen K1 – K4, ab K5 auf Anfrage)
    • Hohlwelle mit Passfedernut oder Schrumpfscheibe
  • Gehäuse:
    • Gewindelochkreis mit optionalem Fuß, mit optionaler Drehmomentstütze oder Gewindelochkreis mit Fuß und Drehmomentstütze
    • Rundflansch mit optionalem Fuß
  • Drehspiel: Standard, Klasse I oder Klasse II
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • Mineralischer Schmierstoff CLP ISO VG 220 oder synthetischer Schmierstoff CLP HC ISO VG 220
    • Lebensdauergeschmiert und wartungsfrei
  • Empfohlene Motoren: An alle Norm- oder Edelstahlmotoren nach IEC oder NEMA-C anbaubar

APPLICATIONS
Fördertechnik
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation, wie den STÖBER Industrie-Kegelradgetrieben.

Mehr erfahren
Pumpenantrieb
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Lüfter
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
DOWNLOADS
Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
TitelVersionIDDatumSpracheGröße / Typ
Katalog STÖBER kompaktKatalog STÖBER kompakt 034426552021 06DE8.36 MB
Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
TitelVersionIDDatumSpracheGröße / Typ
Betriebsanleitung Getriebe und Getriebemotoren C F K SBetriebsanleitung Getriebe und Getriebemotoren C F K S 024430272020 11DE364.03 KB
Montageanleitung Hohlwellen mit Schrumpfscheibe für Getriebe F K KL KS SMontageanleitung Hohlwellen mit Schrumpfscheibe für Getriebe F K KL KS S 104407112019 05DE118.14 KB
Montageanleitung Schmieranschlüsse für Getriebe C K SMontageanleitung Schmieranschlüsse für Getriebe C K S 114416312017 11DE105.08 KB
Montageanleitung Motoradapter mit axial steckbarer WellenkupplungMontageanleitung Motoradapter mit axial steckbarer Wellenkupplung 084412472011 02DE95.31 KB
Montageanleitung MGS-Motoradapter mit BogenzahnkupplungMontageanleitung MGS-Motoradapter mit Bogenzahnkupplung 044407032009 05DE83.66 KB
Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
TitelVersionIDDatumSpracheGröße / Typ
SchmierstofffüllmengenSchmierstofffüllmengen 164418712021 08DE1.35 MB
Ersatzteilliste Kegelradgetriebe K1003 K1013 ANFErsatzteilliste Kegelradgetriebe K1003 K1013 ANF 044413872010 09DE94.46 KB
Ersatzteilliste Kegelradgetriebe K1003 K1013 AN ANG ANGDErsatzteilliste Kegelradgetriebe K1003 K1013 AN ANG ANGD 044413892010 09DE99.85 KB
Ersatzteilliste Kegelradgetriebe K1003 K1013 SNFErsatzteilliste Kegelradgetriebe K1003 K1013 SNF 044413912010 09DE95.84 KB
Ersatzteilliste Kegelradgetriebe K1003 K1013 SN SNG SNGDErsatzteilliste Kegelradgetriebe K1003 K1013 SN SNG SNGD 044413932010 09DE100.97 KB
Ersatzteilliste Kegelradgetriebe K1004 K1014 VErsatzteilliste Kegelradgetriebe K1004 K1014 V 044413972010 09DE98.02 KB
Ersatzteilliste Kegelradgetriebe K1004 K1014 ANFErsatzteilliste Kegelradgetriebe K1004 K1014 ANF 044413992010 09DE101.91 KB
Ersatzteilliste Kegelradgetriebe K1004 K1014 AN ANG ANGDErsatzteilliste Kegelradgetriebe K1004 K1014 AN ANG ANGD 044414012010 09DE107.86 KB
Ersatzteilliste Kegelradgetriebe K1004 K1014 SNFErsatzteilliste Kegelradgetriebe K1004 K1014 SNF 044414032010 09DE103.64 KB
Ersatzteilliste Kegelradgetriebe K1004 K1014 SN SNG SNGDErsatzteilliste Kegelradgetriebe K1004 K1014 SN SNG SNGD 044414052010 09DE108.28 KB
Ersatzteilliste Kegelradgetriebe K1003 K1013 VErsatzteilliste Kegelradgetriebe K1003 K1013 V 044413852010 09DE90.73 KB
Ersatzteilliste Ölförderer für MGS-Getriebe mit Vorstufe in Einbaulage 5Ersatzteilliste Ölförderer für MGS-Getriebe mit Vorstufe in Einbaulage 5 014414912009 11DE50.87 KB
Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
TitelVersionIDDatumSpracheGröße / Typ
Einbauerklärung GetriebeEinbauerklärung Getriebe 004427182015 04DE48.83 KB
