Zahnstangentriebe
Innovatives Systemkonzept für Zahnstangentriebe für hohe Präzision und Performance mit Ritzel, Flanschritze oder verschraubter Stützglocke.

Von High Flexibility bis High Force: Zahnstangentriebe.

Mit dem innovativen Systemkonzept für Zahnstangentriebe hat STÖBER ein kompaktes, prozesssicheres Easy-to-Use-System entwickelt, das genau auf die Anwendungsbereiche Werkzeugmaschinen, Automation und Robotik abgestimmt ist.

Die besonderen Highlights sind die sehr flexible und effiziente Baureihe ZV sowie die Baureihe ZTRS mit Stützlagerglocke – für maximale Vorschubkraft!

BENEFITS
Hochsteife Zahnstangentriebe als anbaufertige Lösungen

Bei allen STÖBER Zahnstangentrieben handelt es sich um montagefertige Lösungen in vielfältigen Kombinationen – angepasst an die unter­schiedlichen Ansprüche hinsichtlich Belastbarkeit und Präzision.

ZV: High Flexibility für Automation und Robotik

Bei der schrägverzahnten Baureihe ZV haben Sie die freie Wahl – die Ritzelposition befindet sich entweder am Wellenende oder an der Wellenschulter.

Darüber hinaus zeichnet sich diese Baureihe durch eine spielfreie, formschlüssige Welle-Nabe-Verbindung aus.

Die Zahnstangentriebe ZV können an die Getriebe P, PE, K, KS oder KL angebaut werden.

ZR: High Speed durch hohe Vorschubgeschwindigkeiten

Baureihe ZR kennzeichnet große, schrägverzahnte Ritzel mit Lochkreis, die hohe Vorschubgeschwindigkeiten ermöglichen.

Die Ritzel sind ohne zusätzlichen Flansch montiert – ein Grund für das attraktive Preis-Leistungsverhältnis.

ZTR: High Performance für anspruchsvolle Antriebskonzepte

Die sehr präzise und zugleich auch sehr perfomante Baureihe ZTR zeichnet sich durch kleine Ritzeldurchmesser, eine hohe Linearsteifigkeit und geringere Drehmomente aus.

Die Ritzel mit dem angeschweißten Schraubflansch können einfach montiert und demontiert werden. Baureihe ZTR eignet sich dadurch hervorragend für den Einsatz in Vorschubachsen von Werkzeugmaschinen, bei denen die Stützlagerglocke eine Störkontur darstellt: Das bedeutet Gantry-Maschinen, Vertikal- und Horizontal­drehmaschinen oder Fräs- und Bohrzentren.

Die Zahnstangentriebe können mit den Getrieben der Baureihen PH und PHV kombiniert werden.

ZTRS: High Force für maximale Leistungsdichte

Die von STÖBER entwickelte, fest verschraubte Stützlagerglocke mit Versteifungsrippen an der Innenkontur ermöglicht erstmals die volle Nutzung des Getriebemoments bei einem Zahnstangentrieb – und damit auch eine Optimierung der Leistungsdichte und der Steifigkeit. Bei der Bestimmung des Antriebs ist jetzt nicht mehr das Kippmoment die relevante Größe, sondern das tatsächlich benötigte Drehmoment.

ZTRS ist optimal geeignet für den Einsatz in Vorschubachsen von Werkzeugmaschinen, Lasermaschinen sowie hochdynamischen und präzisen Handling-Systemen.

Die Zahnstangentriebe können mit den Getrieben der Baureihen PH, PHQ und PHV kombiniert werden.

TECHNICAL DATA

0 Technical Data Zahnstangentriebe ZV

Baureihe ZVP
Leistungsdichte:
Preisklasse:
  • Modul: 2 – 4 mm
  • Zähnezahl: 16 – 25
  • Beschleunigungsvorschubkraft: 1,7 – 15 kN
  • Zul. Vorschubgeschwindigkeit: 0,14 – 5,3 m/s
  • Lineares Spiel: 8 – 44 μm

Find your right fit!
Baureihe ZVPE
Leistungsdichte:
Preisklasse:
  • Modul: 2 – 3 mm
  • Zähnezahl: 16 – 25
  • Beschleunigungsvorschubkraft: 2 – 6,3 kN
  • Zul. Vorschubgeschwindigkeit: 0,13 – 4,5 m/s
  • Lineares Spiel: 40 – 83 μm

Find your right fit!
Baureihe ZVKS
Leistungsdichte:
Preisklasse:
  • Modul: 2 – 4 mm
  • Zähnezahl: 18 – 25
  • Beschleunigungsvorschubkraft: 3,2 – 11 kN
  • Zul. Vorschubgeschwindigkeit: 0,07 – 3 m/s
  • Lineares Spiel: 37 – 44 μm

Find your right fit!
Baureihe ZVKL
Leistungsdichte:
Preisklasse:
  • Modul: 2 mm
  • Zähnezahl: 16 – 20
  • Beschleunigungsvorschubkraft: 1,3 – 2,9 kN
  • Zul. Vorschubgeschwindigkeit: 0,33 – 2,8 m/s
  • Lineares Spiel: 99 – 123 μm

Find your right fit!
Baureihe ZVK
Leistungsdichte:
Preisklasse:
  • Modul: 2 – 4 mm
  • Zähnezahl: 18 – 25
  • Beschleunigungsvorschubkraft: 2,7 – 15 kN
  • Zul. Vorschubgeschwindigkeit: 0,06 – 3,8 m/s
  • Lineares Spiel: 12 – 111 μm

Find your right fit!

Technical Data Zahnstangentriebe ZR

Baureihe ZRPH
Leistungsdichte:
Preisklasse:
  • Modul: 2 – 4 mm
  • Zähnezahl: 26 – 40
  • Beschleunigungsvorschubkraft: 2,1 – 15 kN
  • Zul. Vorschubgeschwindigkeit: 0,23 – 6,7 m/s
  • Lineares Spiel: 10 – 56 μm

Find your right fit!

Technical Data Zahnstangentriebe ZTR

Baureihe ZTRPH
Leistungsdichte:
Preisklasse:
  • Modul: 2 – 8 mm
  • Zähnezahl: 12 – 32
  • Beschleunigungsvorschubkraft: 5,8 – 67 kN
  • Zul. Vorschubgeschwindigkeit: 0,09 – 4,7 m/s
  • Lineares Spiel: 4 – 44 μm

Find your right fit!
Baureihe ZTRPHV
Leistungsdichte:
Preisklasse:
  • Modul: 5 – 8 mm
  • Zähnezahl: 12 – 19
  • Beschleunigungsvorschubkraft: 56 – 67 kN
  • Zul. Vorschubgeschwindigkeit: 0,19 – 0,39 m/s
  • Lineares Spiel: 42 – 44 μm

Find your right fit!

Technical Data Zahnstangentriebe ZTRS

Baureihe ZTRSPH
Leistungsdichte:
Preisklasse:
  • Modul: 2 – 10 mm
  • Zähnezahl: 15 – 32
  • Beschleunigungsvorschubkraft: 16 – 94 kN
  • Zul. Vorschubgeschwindigkeit: 0,18 – 4,7 m/s
  • Lineares Spiel: 7 – 70 μm

Find your right fit!
Baureihe ZTRSPHQ
Leistungsdichte:
Preisklasse:
  • Modul: 8 – 10 mm
  • Zähnezahl: 15 – 19
  • Beschleunigungsvorschubkraft: 124 – 126 kN
  • Zul. Vorschubgeschwindigkeit: 0,06 – 1,1 m/s
  • Lineares Spiel: 69 – 70 μm

Find your right fit!
Baureihe ZTRSPHV
Leistungsdichte:
Preisklasse:
  • Modul: 5 – 10 mm
  • Zähnezahl: 15 – 20
  • Beschleunigungsvorschubkraft: 61 – 94 kN
  • Zul. Vorschubgeschwindigkeit: 0,2 – 0,62 m/s
  • Lineares Spiel: 44 – 70 μm

Find your right fit!

FEATURES

0 Features Zahnstangentriebe ZV

Baureihe ZVP
  • Abtriebsritzel:
    • Schrägverzahnung, einsatzgehärtet und geschliffen
    • Verzahnungsqualität 6
    • Mögliche Anbaupositionen auf der Welle sind mit dem Wellenende oder mit der Wellenschulter bündige Verzahnungen
    • Spielfreie Welle-Naben-Verbindung, schrumpfgeklebt und passfederverbunden
  • Lager: Standard, axial oder radial verstärkt
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • ZV-Zahnstangentrieb: Schmierung obliegt dem Kunden; wir empfehlen hochwertige Fette auf Synthetikölbasis, NLGI-Klasse 0
    • P-Getriebe: Synthetischer Schmierstoff CLP HC ISO VG 150; lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Motoradapter:
    • EasyAdapt (ME) mit Klemmkupplung, optional mit großer Motorplatte (MEL)
    • FlexiAdapt (MF) mit Balgkupplung und integriertem thermischen Längenausgleich, optional mit großer Motorplatte (MFL)
    • ServoStop (MB) mit Steckkupplung (Klauenkupplung) und integrierter Federdruckbremse
  • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem STÖBER Motor der Baureihe EZ

Baureihe ZVPE
  • Abtriebsritzel:
    • Schrägverzahnung, einsatzgehärtet und geschliffen
    • Verzahnungsqualität 6
    • Mögliche Anbaupositionen auf der Welle sind mit dem Wellenende oder mit der Wellenschulter bündige Verzahnungen
    • Spielfreie Welle-Naben-Verbindung, schrumpfgeklebt und passfederverbunden
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • ZV-Zahnstangentrieb: Schmierung obliegt dem Kunden; wir empfehlen hochwertige Fette auf Synthetikölbasis, NLGI-Klasse 0
    • PE-Getriebe: Synthetischer Schmierstoff CLP HC ISO VG 150; lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Motoradapter:
  • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem STÖBER Motor der Baureihe EZ

Baureihe ZVK
  • Abtriebsritzel:
    • Schrägverzahnung, einsatzgehärtet und geschliffen
    • Verzahnungsqualität 6
    • Mögliche Anbaupositionen auf der Welle sind mit dem Wellenende oder mit der Wellenschulter bündige Verzahnungen
    • Spielfreie Welle-Naben-Verbindung, schrumpfgeklebt und passfederverbunden
  • Drehspiel: Standard, Klasse I oder Klasse II
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • ZV-Zahnstangentrieb: Schmierung obliegt dem Kunden; wir empfehlen hochwertige Fette auf Synthetikölbasis, NLGI-Klasse 0
    • K-Getriebe: Synthetischer Schmierstoff CLP HC ISO VG 150; lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem STÖBER Motor der Baureihe EZ

Baureihe ZVKL
  • Abtriebsritzel:
    • Schrägverzahnung, einsatzgehärtet und geschliffen
    • Verzahnungsqualität 6
    • Mögliche Anbaupositionen auf der Welle sind mit dem Wellenende oder mit der Wellenschulter bündige Verzahnungen
    • Spielfreie Welle-Naben-Verbindung, schrumpfgeklebt und passfederverbunden
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • ZV-Zahnstangentrieb: Schmierung obliegt dem Kunden; wir empfehlen hochwertige Fette auf Synthetikölbasis, NLGI-Klasse 0
    • KL-Getriebe: Synthetischer Schmierstoff CLP HC ISO VG 150; lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem STÖBER Motor der Baureihe EZ

Baureihe ZVKS
  • Abtriebsritzel:
    • Schrägverzahnung, einsatzgehärtet und geschliffen
    • Verzahnungsqualität 6
    • Mögliche Anbaupositionen auf der Welle sind mit dem Wellenende oder mit der Wellenschulter bündige Verzahnungen
    • Spielfreie Welle-Naben-Verbindung, schrumpfgeklebt und passfederverbunden
  • Lager: Standard, axial oder radial verstärkt
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • ZV-Zahnstangentrieb: Schmierung obliegt dem Kunden; wir empfehlen hochwertige Fette auf Synthetikölbasis, NLGI-Klasse 0
    • KS-Getriebe: Synthetischer Schmierstoff CLP HC ISO VG 150; lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Motoradapter:
  • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit STÖBER Motoren der Baureihe EZ


0 Features Zanstangentriebe ZR

Baureihe ZRPH
  • Zahnstangen: Die zu all unseren Produkten exakt passenden Zahnstangen erhalten Sie bei unserem Kooperationspartner ATLANTA
  • Abtriebsritzel:
    • Schrägverzahnung, einsatzgehärtet und geschliffen
    • Verzahnungsqualität 5
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • ZR-Zahnstangentrieb: Schmierung obliegt dem Kunden; wir empfehlen hochwertige Fette auf Synthetikölbasis, NLGI-Klasse 0
    • PH-Getriebe: Synthetischer Schmierstoff CLP HC ISO VG 150; lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Motoradapter:
    • EasyAdapt (ME) mit Klemmkupplung, optional mit großer Motorplatte (MEL)
    • FlexiAdapt (MF) mit Balgkupplung und integriertem thermischen Längenausgleich, optional mit großer Motorplatte (MFL)
    • ServoStop (MB) mit Steckkupplung (Klauenkupplung) und integrierter Federdruckbremse
  • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem STÖBER Motor der Baureihe EZ


0 Features Zahnstangentriebe ZTR

Baureihe ZTRPH
  • Zahnstangen: Die zu all unseren Produkten exakt passenden Zahnstangen erhalten Sie bei unserem Kooperationspartner ATLANTA
  • Abtriebsritzel:
    • Einsatzgehärtet und geschliffen
    • Verzahnungsqualität 5
    • Optionaler Rundlauf ≤ 10 µm
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • ZTR-Zahnstangentrieb: Schmierung obliegt dem Kunden; wir empfehlen hochwertige Fette auf Synthetikölbasis, NLGI-Klasse 0
    • PH-Getriebe: Synthetischer Schmierstoff CLP HC ISO VG 150; lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Motoradapter:
    • EasyAdapt (ME) mit Klemmkupplung, optional mit großer Motorplatte (MEL)
    • FlexiAdapt (MF) mit Balgkupplung und integriertem thermischen Längenausgleich, optional mit großer Motorplatte (MFL)
    • ServoStop (MB) mit Steckkupplung (Klauenkupplung) und integrierter Federdruckbremse
  • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem STÖBER Motor der Baureihe EZ
Baureihe ZTRPHV
  • Zahnstangen: Die zu all unseren Produkten exakt passenden Zahnstangen erhalten Sie bei unserem Kooperationspartner ATLANTA
  • Abtriebsritzel:
    • Einsatzgehärtet und geschliffen
    • Verzahnungsqualität 5
    • Optionaler Rundlauf ≤ 10 µm
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • ZTR-Zahnstangentrieb: Schmierung obliegt dem Kunden; wir empfehlen hochwertige Fette auf Synthetikölbasis, NLGI-Klasse 0
    • PHV-Getriebe: Synthetischer Schmierstoff CLP HC ISO VG 150; lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Motoradapter:
    • EasyAdapt (ME) mit Klemmkupplung, optional mit großer Motorplatte (MEL)
    • ServoStop (MB) mit Steckkupplung (Klauenkupplung) und integrierter Federdruckbremse
  • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem STÖBER Motor der Baureihe EZ


0 Features Zahnstangentriebe ZTRS

Baureihe ZTRSPH
  • Zahnstangen: Die zu all unseren Produkten exakt passenden Zahnstangen erhalten Sie bei unserem Kooperationspartner ATLANTA
  • Stützlagerglocke:
    • Robustes Gussgehäuse, geschlossene Schutzbauweise, steifigkeitsoptimiert durch innenliegende Verrippung
    • Maximale Vorschubkraft, minimierte Biegung, erhöhte Lebensdauer
  • Abtriebsritzel:
    • Einsatzgehärtet und geschliffen
    • Verzahnungsqualität 5
    • Optionaler Rundlauf ≤ 10 µm
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • ZTRS-Zahnstangentrieb: Schmierung obliegt dem Kunden; wir empfehlen hochwertige Fette auf Synthetikölbasis, NLGI-Klasse 0 Optionale Schmierung mit Filzzahnrad; Anschlussmöglichkeit für Zentralschmierung oder Schmierstoffgeber
    • PH-Getriebe: Synthetischer Schmierstoff CLP HC ISO VG 150; lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Motoradapter:
    • EasyAdapt (ME) mit Klemmkupplung, optional mit großer Motorplatte (MEL)
    • FlexiAdapt (MF) mit Balgkupplung und integriertem thermischen Längenausgleich, optional mit großer Motorplatte (MFL)
    • ServoStop (MB) mit Steckkupplung (Klauenkupplung) und integrierter Federdruckbremse
  • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem STÖBER Motor der Baureihe EZ

Baureihe ZTRSPHV
  • Zahnstangen: Die zu all unseren Produkten exakt passenden Zahnstangen erhalten Sie bei unserem Kooperationspartner ATLANTA
  • Stützlagerglocke:
    • Robustes Gussgehäuse, geschlossene Schutzbauweise, steifigkeitsoptimiert durch innenliegende Verrippung
    • Maximale Vorschubkraft, minimierte Biegung, erhöhte Lebensdauer
  • Abtriebsritzel:
    • Einsatzgehärtet und geschliffen
    • Verzahnungsqualität 5
    • Optionaler Rundlauf ≤ 10 µm
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • ZTRS-Zahnstangentrieb: Schmierung obliegt dem Kunden; wir empfehlen hochwertige Fette auf Synthetikölbasis, NLGI-Klasse 0 Optionale Schmierung mit Filzzahnrad; Anschlussmöglichkeit für Zentralschmierung oder Schmierstoffgeber
    • PHV-Getriebe: Synthetischer Schmierstoff CLP HC ISO VG 150; lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Motoradapter:
    • EasyAdapt (ME) mit Klemmkupplung, optional mit großer Motorplatte (MEL)
    • ServoStop (MB) mit Steckkupplung (Klauenkupplung) und integrierter Federdruckbremse
  • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem STÖBER Motor der Baureihe EZ

Baureihe ZTRSPHQ
  • Zahnstangen: Die zu all unseren Produkten exakt passenden Zahnstangen erhalten Sie bei unserem Kooperationspartner ATLANTA
  • Stützlagerglocke:
    • Robustes Gussgehäuse, geschlossene Schutzbauweise, steifigkeitsoptimiert durch innenliegende Verrippung
    • Maximale Vorschubkraft, minimierte Biegung, erhöhte Lebensdauer
  • Abtriebsritzel:
    • Einsatzgehärtet und geschliffen
    • Verzahnungsqualität 5
    • Optionaler Rundlauf ≤ 10 µm
  • Einbaulage: Beliebig
  • Schmierstoffe und Wartung:
    • ZTRS-Zahnstangentrieb: Schmierung obliegt dem Kunden; wir empfehlen hochwertige Fette auf Synthetikölbasis, NLGI-Klasse 0 Optionale Schmierung mit Filzzahnrad; Anschlussmöglichkeit für Zentralschmierung oder Schmierstoffgeber
    • PHQ-Getriebe: Synthetischer Schmierstoff CLP HC ISO VG 150; lebensdauergeschmiert und wartungsfrei
  • Lackierung: RAL 9005 Tiefschwarz
  • Motoradapter:
    • EasyAdapt (ME) mit Klemmkupplung, optional mit großer Motorplatte (MEL)
    • FlexiAdapt (MF) mit Balgkupplung und integriertem thermischen Längenausgleich, optional mit großer Motorplatte (MFL)
    • ServoStop (MB) mit Steckkupplung (Klauenkupplung) und integrierter Federdruckbremse
  • Empfohlener Motor für den Direktanbau: Besonders effizient in Kombination mit einem STÖBER Motor der Baureihe EZ


APPLICATIONS
Portalfräsen
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Horizontalbearbeitunszentrum
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Pick and Place
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Laserschneiden
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Rohrbiegen
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Blechbiegen
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
7. Achse
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Drehteller vertikal
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Drehteller horizontal
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
DOWNLOADS
TitelVersionIDDatumSpracheGröße / Typ
More than just a gearbox Planetengetriebe 3. Generation 004431562019 12DE2.08 MB [PDF]
Prospekt Systemtechnik für Antrieb und Automatisierung - neue Generation Planetengetriebe Pocket 00K4431632020 04DE1.97 MB [PDF]
Katalog STÖBER kompakt 034426552021 06DE8.34 MB [PDF]
Katalog Zahnstangentriebe ZTRS_ZTR_ZR_ZV 024431372021 06DE7.91 MB [PDF]
TitelVersionIDDatumSpracheGröße / Typ
Betriebsanleitung Getriebe und Getriebemotoren C_F_K_S 024430272019 01DE356.42 KB [PDF]
Betriebsanleitung Planetengetriebe und Planetengetriebemotoren P_PE_PH_PHQ_PHV G3 004431492019 10DE998.30 KB [PDF]
Betriebsanleitung Servo-Winkelgetriebe und Servo-Winkelgetriebemotoren PK_PKX_PHK_PHKX_PHQK_KL_KS G3 004431502019 10DE1.70 MB [PDF]
Betriebsanleitung Zahnstangen Atlanta 014424552012 07DE1019.62 KB [PDF]
Sicherheitshinweise für explosionsgeschützte Getriebe 024431082018 07DE65.48 KB [PDF]

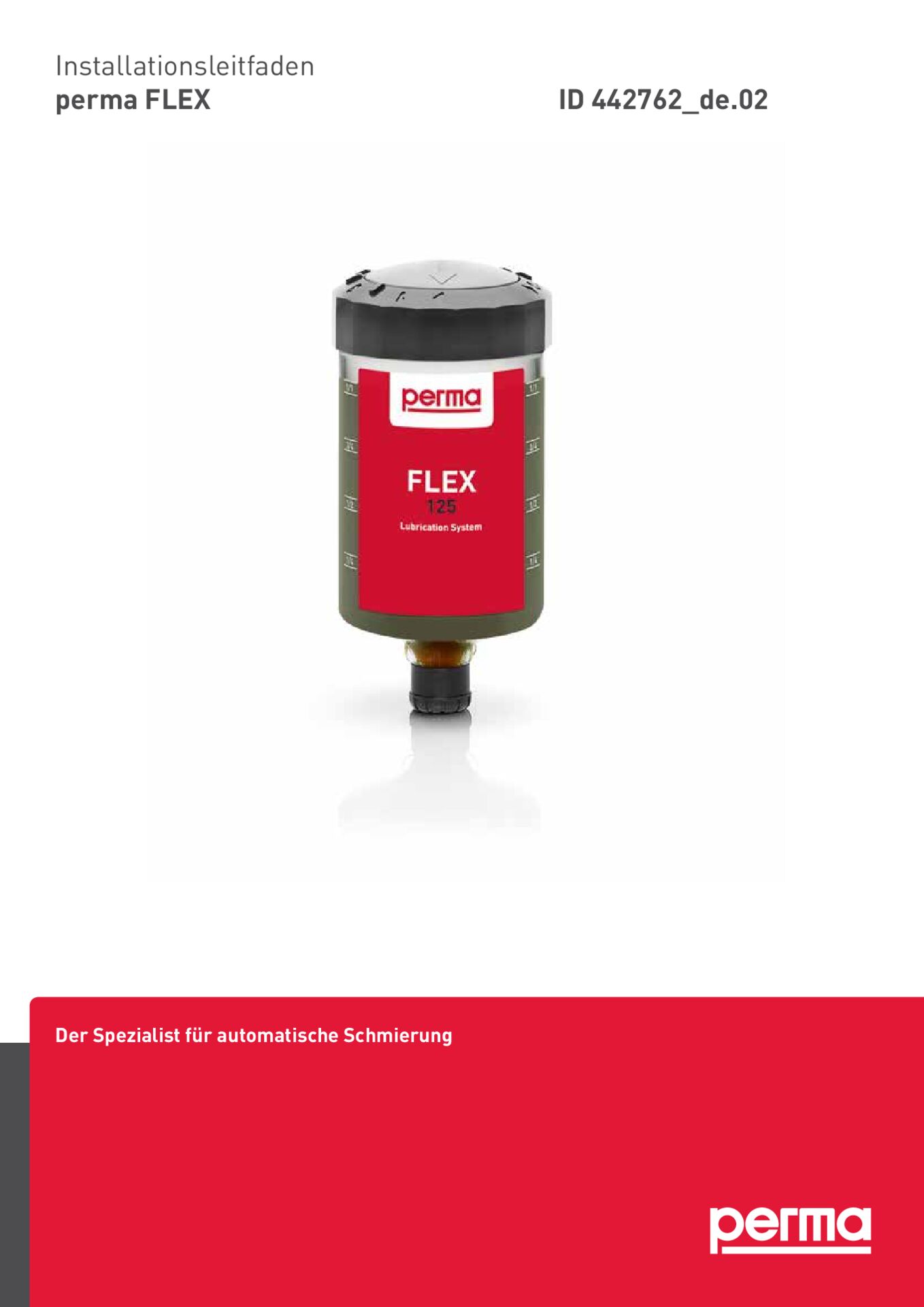

Montageanleitung Starterkit dezentrale Schmierung 024427622016 04DE387.34 KB [PDF]
Betriebsanleitung Getriebe und Getriebemotoren PE22 - PE52 00443252DE719.30 KB [PDF]
TitelVersionIDDatumSpracheGröße / Typ
Schmierstofffüllmengen 16441871DE1.34 MB [PDF]
TitelVersionIDDatumSpracheGröße / Typ
Es wurden keine Ergebnisse gefunden
SERVICES
Beratung & Unterstützung
Technologieberatung

Nutzen Sie die Kompetenz unserer Anwendungsingenieure in den Sales Centern oder wenden Sie sich an unseren First Level Support.

Technologieberatung
Sprechen Sie uns an!
+ 49 7231 582-3060
systemsupport@stoeber.de
Tools & Software

SERVOsoft® Mit SERVOsoft® geben wir Ihnen ein Werkzeug an die Hand, mit dem Sie Ihre Antriebssysteme in wenigen Schritten präzise skaliert auslegen. Elektrisch wie mechanisch. Und dabei auch noch einfach und schnell.

SERVOsoft®
STÖBER Configurator

Mit dem intuitiven STÖBER Produktkonfigurator können Sie passende Antriebslösungen ganz einfach filtern, vergleichen, abspeichern und mit anderen teilen.

STÖBER Configurator
STÖBER CAD

Sie suchen CAD-Daten? Mit dem STÖBER CAD-Tool stehen Ihnen die gewünschten Zeichnungen mit nur wenigen Klicks zum Download bereit.

STÖBER CAD
Service, Ersatz & Reparatur
Service-Netzwerk

STÖBER ist mit 11 Tochter­firmen und 80 Service-Partnern weltweit in über 40 Ländern präsent. Egal wo, egal wann, immer für Sie da und in Bewegung!

Service-Netzwerk
Ersatz & Reparatur

Sie benötigen kompetente Hilfe in Sachen Ersatzteile, Ersatzantriebe, Reparaturen und Retrofitting? Kontaktieren Sie uns gerne! Außerdem bieten wir Ihnen einen 24 h-Notruf für dringende Fälle.

Ersatz & Reparatur
24 h-Notrufnummer für dringende Fälle.
Wir sind für Sie da.

Qualitätsprodukte mit langer Lebensdauer.

„Wir bei MEBA legen Wert auf qualitativ hochwertige Endprodukte. Folglich benötigen wir genauso hochwertige Produkte, die in unseren Maschinen verbaut werden. Von STÖBER erhalten wir genau das: Qualitätsprodukte mit langer Lebensdauer.“

– Hubert Rauschmaier, Einkaufsleiter Technischer Einkauf, MEBA Metall-Bandsägemaschinen GmbH

Weltweite Verfügbarkeit.

STÖBER ist mit 11 Tochterfirmen und 80 Service-Partnern weltweit in über 40 Ländern präsent.

Das könnte Sie auch interessieren
