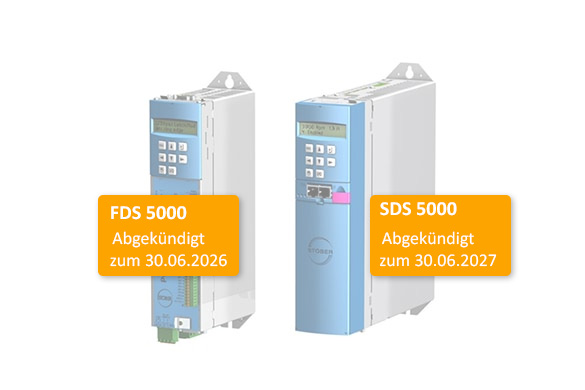

Baureihe SDS 5000

Hohe Dynamik für volldigitale Servoachsen. Fernwartung für alle Vorgänge wie bei einer Vor-Ort-Servicemaßnahme in einer technisch und juristisch abgesicherten Form. Selbstkonfigurierender Integrated Bus (IGB) zur Kommunikation zwischen max. 32 Servoumrichtern.

Typ Baugröße Ausgangsnennstrom (4 kHz) [A] Max. Ausgangsstrom (4 kHz) [A] Ausgangsnennstrom (8 kHz) [A] Max. Ausgangsstrom (8 kHz) [A] Maße [mm]
SDS5007A 0 4 7,2 3 7,5 300 x 70 x 175
SDS5008A 0 2,3 4,2 1,7 4,3 300 x 70 x 175
SDS5015A 0 4,5 8,1 3,4 8,5 300 x 70 x 175
SDS5040A 1 10 18 6 15 300 x 70 x 260
SDS5075A 1 16 28,8 10 25 300 x 70 x 260
SDS5110A 2 22 39,6 14 35 300 x 105 x 260
SDS5150A 2 32 57,6 20 50 300 x 105 x 260
SDS5220A 3 44 79,2 30 75 382,5 x 190 x 276
SDS5370A 3 70 126 50 125 382,5 x 190 x 276
SDS5450A 3 85 153 60 150 382,5 x 190 x 276
